Nome da marca: SKYLINE
Número do modelo: SL-1666
MOQ: 1 conjunto
Termos de pagamento: T/T (depósito de 50%, 50% antes do envio), L/C
Capacidade de fornecimento: 20 séries por mês
Informações Detalhadas
Lugar de origem:
Dongguan, Guangdong, China
Certificação:
UL1666, ISO 9001
Padrão aplicável:
UL 1666
Camadas de Câmara:
3 camadas, internas 1,22 x 2,44 m
Alturas das Camadas:
Fundo 1,22 m, primeiro 3,66 m, segundo 2,24 m
Material da Câmara:
Paredes de tijolo com 203 mm de espessura, piso intermediário de concreto 127-203 mm
Abertura Intercalar:
305 x 610 mm, 203 mm da parede traseira, 102 mm da parede lateral
Portas de acesso:
Na primeira e segunda camadas
Iluminação Interna:
Lâmpadas à prova de explosão de alta temperatura
Medição de temperatura:
Termopar US OMEGA tipo K, 28 AWG, até 700 C, precisão de 0,1 C
ventilador centrífugo:
1,5 kW
Controle de velocidade do fã:
Inversor de frequência de Taiwan Taian
medição do caudal de ar:
Medidor de vazão bidirecional com termopar e micro sensor de pressão diferencial
Queimador:
Cabeça do queimador de aço de 1/2 polegada, placa de propagação de chama de 6,4 mm (usinada CNC)
Ignição:
Ignitor de nitreto de silício, 24 V, aquece até 800-1000 C em segundos
Trem de gás:
Redutor Japão Ito Mirai, válvula solenóide Yataike, filtro Itália Guilong, controlador de fluxo de m
controlador do fluxo maciço:
US ALICAT, 0-3,5 g/s, +/-0,8%, saída de 0-5 V
Aquisição de dados:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Liberação de calor do queimador:
154,5 kW, teste de 30 minutos
construção civil:
Infraestrutura fornecida pelo cliente
Detalhes da embalagem:
Caixa de madeira padrão de exportação com envoltório de filme e material tampão
Habilidade da fonte:
20 séries por mês
Destacar:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Descrição do produto

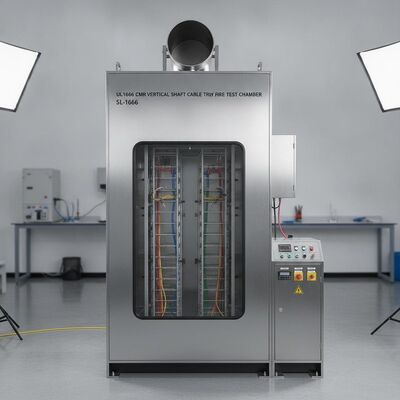

Câmara de Teste de Fogo para Bandeja de Cabos de Eixo Vertical CMR UL1666 para Certificação de Cabos Retardadores de Chama
A SL-1666 câmara de teste de cabos CMR reproduz a condição de queima de múltiplos cabos instalados verticalmente em um eixo ventilado e avalia seu desempenho retardador de chama de acordo com UL 1666. Os resultados aprovados são classificados como grau CMR.
Múltiplos espécimes são dispostos em um eixo vertical e um queimador com uma liberação de calor de 154.5 kW é aplicado por 30 minutos. O critério de aprovação: a chama não deve se propagar para a parte superior da sala de 12 pés de altura e a temperatura não deve exceder 454.4°C. A densidade da fumaça não está incluída neste teste.
Câmara de Teste de Combustão
Estrutura da Câmara 3 camadas, interna 1.22 x 2.44 m; camada inferior com pelo menos 1.22 m de altura, primeira camada com 3.66 m de altura, segunda camada com 2.24 m de altura. Cada camada tem aberturas de 305 x 610 mm.
Materiais de Construção Paredes construídas de tijolos de 203 mm de espessura, piso intermediário de concreto moldado de 127-203 mm de espessura.
Abertura Intermediária 305 x 610 mm, 203 mm da parede traseira e 102 mm da parede lateral.
Abertura Superior Orifício de exaustão no topo para liberação de fumaça durante o teste.
Acesso e Iluminação Portas de acesso nas primeira e segunda camadas para instalação de espécimes e termopares; iluminação interna à prova de explosão de alta temperatura.
Medição de Temperatura Termopar tipo K US OMEGA, 28 AWG, classificado até 700°C, precisão de 0.1°C, monitorado via software.
Nota: construção civil / infraestrutura fornecida pelo cliente.
Sistema de Suprimento de Ar
  • Ventilador centrífugo de 1.5 kW fornecendo o volume de ar de teste exigido pelo padrão
  • Inversor de frequência Taiwan Taian para regular a velocidade do ventilador e controlar o volume de ar da câmara
  • Medidor de fluxo bidirecional com termopar e sensor de microdiferencial de pressão para medir e exibir o fluxo de ar de entrada
Fonte de Ignição
  • Queimador: cabeça de queimador de aço de 1/2 polegada com placa de propagação de chama de aço de 6.4 mm, usinada em CNC para dimensões padrão
  • Ignição: ignitor de nitreto de silício, 24 V, aquece a 800-1000°C em dezenas de segundos; controlado por software
Sistema de Suprimento de Gás
  • O trem de gás inclui válvula redutora de pressão Japan Ito Mirai, válvula solenoide Taiwan Yataike, válvula de retenção de gás, filtro de gás Italy Guilong, separador de óleo-água Taiwan Yataike e controlador de fluxo de massa de gás US ALICAT, montado em um gabinete de controle de grade metálica
  • Controlador de fluxo de massa: US ALICAT, faixa de 0-3.5 g/s, precisão de ±0.8%, saída de 0-5 V, configurável por software
  • Tempo de queima e outros parâmetros definidos através do software
Sistema de Aquisição de Dados por Computador
Placas de aquisição Taiwan Advantech: ADAM-4520, ADAM-4117, ADAM-4118 x2, com controlador OMRON CP1H-XA40DR-A e módulo de temperatura CP1W-TS004. Visualização: exibe 8 termopares na segunda camada e 1 na primeira camada, julga automaticamente se a temperatura da câmara atende ao requisito antes do teste e exibe a velocidade do ar e a velocidade de exaustão.
