Nome da marca: SKYLINE
Número do modelo: SL-7601S
MOQ: 1 conjunto
Termos de pagamento: T/T (depósito de 50%, 50% antes do envio), L/C
Capacidade de fornecimento: 10 CONJUNTOS POR MÊS
Informações Detalhadas
Lugar de origem:
Dongguan, Guangdong, China
Certificação:
UL1685-2018, ISO 9001
Placa de aço superior da escada:
610x610x3,2mm
Fonte de ignição:
Queimador de fita de propano 341 x 30 mm, 242 furos
Padrão aplicável:
UL 1685-2018
Arranjo do orifício do queimador:
242 furos de 1,35 mm em 3 linhas escalonadas (81/80/81)
Medidor de caudal de propano:
medidor de fluxo maciço de 230 mm3/s
Medidor de fluxo de ar:
medidor de fluxo maciço de 1330 mm3/s
Tamanho interno da câmara (AxLxL):
3353 x 2438 x 2438 milímetros
Comprimento de trajeto ótico:
910 mm
Estrutura da câmara:
Chapa de aço inoxidável com camada de isolamento térmico, interior pintado de preto
Fonte de luz:
Lâmpada halógena de quartzo PHILIPS, 100 W, 12 V DC, 2.000-3.000 lm
Detector de luz:
Fotocélula de silício
Torre de coleta de fumaça:
Cubo de 914 mm em topo cônico com inclinação de 40 graus
Canal de exaustão:
SUS304, 405 mm de diâmetro interno x 5500 mm de comprimento
Canal de exaustão:
SUS304, 405 mm de diâmetro interno x 5500 mm de comprimento
Escada de Teste:
SUS304, 305 x 76 x 2400 mm, espaçamento entre degraus 25 mm
Fluxo de volume de exaustão:
0,65 +/- 0,5 m3/s
Fluxo de volume de exaustão:
0,65 +/- 0,5 m3/s
Sonda Bidirecional:
0-200 Pa, precisão +/-1 Pa
Sonda Bidirecional:
0-200 Pa, precisão +/-1 Pa
Sensor de temperatura:
Termopar com bainha tipo K, fio de 1,5 mm (GB/T 16839.1-1997)
Sistema de controle:
Software NI LabVIEW + placa de aquisição de dados Advantech
Fonte de energia:
220 V/380 V, 50Hz
Detalhes da embalagem:
Caixa de madeira padrão de exportação com envoltório de filme e material tampão
Habilidade da fonte:
10 CONJUNTOS POR MÊS
Destacar:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Descrição do produto

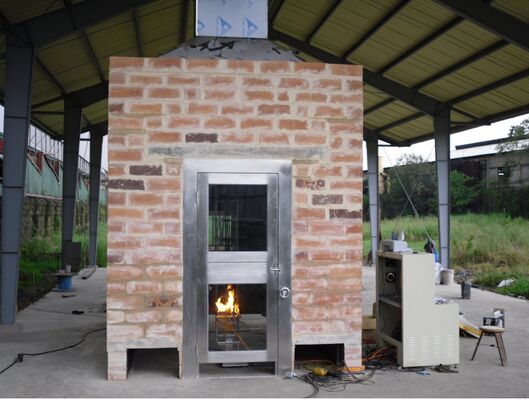

Equipamento de Teste de Propagação de Chama Vertical e Liberação de Fumaça UL1685 para Cabos de Fibra Óptica Elétrica SL-7601S
O SL-7601S é um sistema de teste de incêndio em escala real que avalia o desempenho de propagação de chama vertical e liberação de fumaça de cabos elétricos e de fibra óptica em conformidade com UL 1685-2018 — Norma para Teste de Propagação de Chama Vertical e Liberação de Fumaça para Cabos Elétricos e de Fibra Óptica.
Escopo de Aplicação
  • Determina a propagação de chama vertical e a liberação de fumaça de cabos e cabos de fibra óptica sob o padrão de queima FT4
  • Método de teste: os cabos são amarrados verticalmente em uma escada e inflamados; a altura de queima e a geração de fumaça são inspecionadas pós-teste
Parâmetros Técnicos Principais
Tamanho interno da câmara (A x L x P)3353 x 2438 x 2438 mm
Estrutura da câmaraPlaca de aço inoxidável com camada de isolamento térmico, interior pintado de preto
Torre de coleta de fumaçaTorre cúbica de 914 mm, topo cônico a 40°
Escada de teste (bandeja)Escada SUS304 305 (L) x 76 (P) x 2400 (A) mm, espaçamento entre degraus de 25 mm; placa de aço superior 610 x 610 x 3,2 mm
Fonte de igniçãoQueimador de fita de propano, panela de aço inoxidável de 341 x 30 mm, 242 furos de 1,35 mm em 3 fileiras escalonadas (81/80/81)
Medidor de fluxo de propano / arMedidores de fluxo de massa, propano 230 mm³/s, ar 1330 mm³/s
Sistema ópticoFonte de luz halógena de quartzo (100 W, 12 V CC, 2000-3000 lm) e fotocélula de silício, caminho óptico de 910 mm; transmitância de luz de 0%-100%
Duto de exaustãoSUS304, 405 mm DI x 5500 mm, seção reta de 3600 mm
Fluxo de volume de exaustão0,65 ± 0,5 m³/s
Sonda bidirecionalFaixa de 0-200 Pa, precisão ±1 Pa
Sensor de temperaturaTermopar encamisado tipo K, diâmetro do fio de 1,5 mm (GB/T 16839.1-1997)
Controle e aquisição de dadosSoftware NI LabVIEW e placa de aquisição de dados Advantech; curvas em tempo real, gravação automática e impressão de relatórios
Fonte de alimentação220 V / 380 V, 50 Hz
Composição do Sistema
Câmara de teste, torre de coleta de fumaça, duto de exaustão, fonte de ignição, escada de teste, sistema de medição óptica e unidade de aquisição e processamento de dados.
