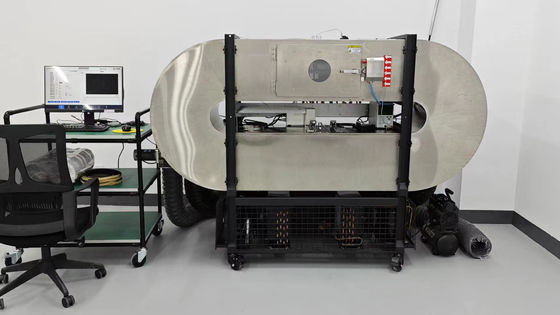

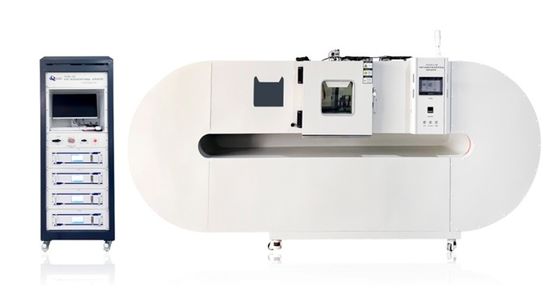

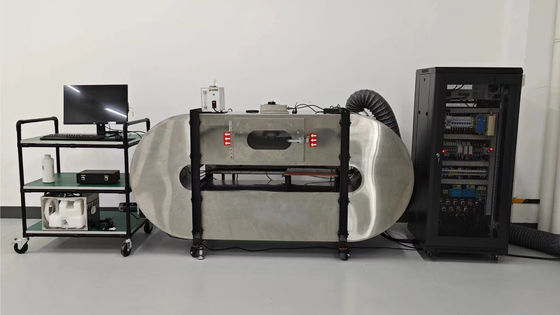

EN54-7 / EN14604 Túnel de ensaio do detector de incêndio de fumaça

EN54-7 / EN14604 Túnel de ensaio do detector de incêndio de fumaça

  • EN54-7 / EN14604 Túnel de ensaio do detector de incêndio de fumaça
  • EN54-7 / EN14604 Túnel de ensaio do detector de incêndio de fumaça
  • EN54-7 / EN14604 Túnel de ensaio do detector de incêndio de fumaça
EN54-7 / EN14604 Túnel de ensaio do detector de incêndio de fumaça
Detalhes do produto:
Lugar de origem: China
Marca: SKYLINE
Certificação: CE
Número do modelo: SL-FA01
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Preço: negotiated
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 40 dias úteis
Termos de pagamento: T/T, L/C, Western Union, MoneyGram
Habilidade da fonte: 1 unidade/mês
Contato
Descrição de produto detalhada
Linha do céu: EN54-7/14604 Túnel de ensaio do detector de fogo de fumaça Normas: EN54-7"Detectores de fumo de tipo ponto": EN14604
área de ensaio: 425 mm*425 mm*1100 mm Velocidade do fluxo de ar: 0.8m/s±0.1m/s, 0.2m/s±0.04m/s, 1.0m/s±0.2m/s
Comprimento de medição óptica: não superior a 1,1 m Emissor: comprimento de onda do feixe de 800 nm ~ 950 nm
Realçar:

Túnel de ensaio do detector de fogo de fumaça

,

EN 54-7

,

EN 14604

EN54-7/EN14604 Túnel de ensaio do detector de incêndio



Introdução do produto

I. Área de aplicação:

1.1 Aplicável a edifícios civis instalados em conformidade com a luz dispersa,Princípio de luz transmitida (princípio fotoelétrico) funcionamento do alarme dos alarmes de detecção de incêndio de detecção de fumaça independentes, detectores de incêndio de detecção de fumaça de tipo pontual em cada ensaio funcional.

1.2 Elementos de ensaio:

1.2.1 Ensaio do limiar de resposta

1.2.2 Ensaio de função

1.2.3 Ensaio de inversão da polaridade

1.2.4 Ensaio de ligação

1.2.5 Ensaio de repetibilidade;

1.2.6 Ensaio de orientação;

1.2.7 Ensaio de consistência;

1.2.8 Ensaio de fluxo de ar;

1.2.9 Ensaio com luz ambiente;

1.2.10 Ensaio a alta temperatura

Norma II

2.1 Cumprir a norma EN54-7"Detectores de fumo tipo ponto": EN14604



III as principais características técnicas:

3.1 Caixa de anel: projeto modular, com um pré-buraco de sensor, interface reservada para o quadro da tomada de tomada de produção, com espaço para atualização e expansão;

3.2 Parte de controlo: desenvolvida pelo software de desenvolvimento GXWORKS2 e GOOLMAYHMI, com interface clara e simples, pode identificar automaticamente o alarme, a mudança de ar, o registo, a rotação automática do ângulo,Mudança de velocidade do vento, etc., e exibir os parâmetros de ensaio, tais como a velocidade do vento, a temperatura, a concentração e a taxa de aumento da fumaça;

3.3 Densitômetro óptico: reflector, conceção de isolamento das vibrações, correção automática de zero, correção automática do desvio de medição da poluição por fumo;

3.4 Fumo de ensaio: utilização de um gerador de aerossóis de parafina líquida. Distribuição uniforme do tamanho das partículas, produção estável de fumaça, o tamanho das partículas representando mais de 90% do número de partículas de fumaça.Geração automática de fumaça, controlo em circuito fechado da taxa de ascensão da fumaça pelo hospedeiro de controlo, remover automaticamente a fumaça remanescente da tubulação;

3.5 Caixa de inserção de vento circulante, mistura de fumaça e aquecimento: seis ventiladores circulantes, ventilador com controlo PWM, placa de mistura de fumaça de duas camadas, barra de aquecimento de controlo SCR;

3.6 Placa de elevação motorizada: controlada por um servomotor, que controla automaticamente o azimute da placa de elevação da instalação de fumaça, fixada com uma placa adaptadora;

3.7 Parte de troca de fumo e ar de escape: controlada por um ventilador de fluxo elevado, com válvula de retenção controlada por execução de um programa de computador;

3.8 Sistema de admissão de ar: adoção de um filtro de várias camadas para assegurar a admissão de ar limpo na caixa de fumo;





IV. Principais parâmetros técnicos:

4.1 Composição do instrumento: é constituído por uma caixa anulada, um dispositivo de produção de fumaça, uma área de ensaio, uma parte de medição da concentração de fumaça, uma parte de regulação do fluxo de ar e uma parte de medição;

4Caixa de ensaio:

4.2.1 Composição: composta por área de ensaio, disco de elevação motorizado, parte de escape de fumo e de troca de ar, parte de admissão de ar e parte de medição;

4.2.2 Estrutura: estrutura de caixa hermética de circuito fechado. A caixa é composta por três camadas, a camada interna é de folha de alumínio, a camada média é de isolamento de borracha-plástico,e a casca exterior é pintura de cozimento eletrostática de alta temperatura.

4.2.3 Especificação: a área de ensaio é de 425 mm*425 mm*1100 mm;

4.2.4 Velocidade do fluxo de ar: 0,8 m/s±0,1 m/s, 0,2 m/s±0,04 m/s, 1,0 m/s±0,2 m/s;

4.3 Dispositivo de produção de fumo:

4.3.1 Fumo de ensaio: utilizando um gerador de aerossóis de parafina líquida;

4.3.2 Tamanho das partículas: 0,2 mm ~ 1,0 mm, representando mais de 90% do número de partículas de fumaça;

4.3.3 Boa reprodutibilidade e estabilidade da distribuição do tamanho das partículas;





4.3.4 Velocidade de injecção de fumaça de ensaio na caixa de fumaça: detector fotoelétrico (valor m): 0,015 dBm-1 min-1≤Δm/Δt≤0,1 dBm-1min-1;

4.3.5 Estabilidade da produção de fumaça e da fumaça de ensaio: assegurar a estabilidade da fumaça de ensaio através do controlo da estabilidade da taxa de elevação da fumaça dBm-1min-1;

4.3.6 Modo de controlo da geração de fumo:

4.3.6.1 Modo de ascensão da fumaça: aumentar gradualmente a concentração de fumaça de acordo com a taxa de ascensão da fumaça pré-estabelecida e corrigir a taxa de ascensão da fumaça em circuito fechado no processo;

4.3.6.2 Modo de fumaça constante: manter o valor da concentração de fumaça no nível pré-estabelecido após o aumento da concentração de fumaça para uma concentração constante,e a taxa de flutuação da concentração de fumaça constante não exceda ±00,01 dB/m.

4.4 Medição do limiar de resposta:

4.4.1 Método de medição: existem métodos ópticos de medição;

4.4.2 Medição por método óptico do limiar de resposta.

4.4.2.1 Princípio de funcionamento: com o coeficiente de sensibilidade à luz m (unidade dB/m), o momento de alarme do detector da densidade de fumaça, medida pelo detector fotoelétrico, ou seja,com o valor do coeficiente sensível à luz m (unidade dB / m), a fórmula de cálculo é m = (10 / d) lg (P0 / P);

4.4.2.2 Comprimento óptico de medição: não superior a 1,1 m;

4.4.2.3 Emitente: comprimento de onda do feixe de 800 nm ~ 950 nm;

4.4.2.4 Tempo de resposta (T90): ≤ 3 s;

4.4.2.5 Faixa de medição: faixa de coeficiente de redução da luz 0,001 a 1,1 dB/m;

4.4.2.6 Erro de medição: (m*5%±0,02) dB/m;

4.4.2.7 Resolução: 0,001 dB/m;

4.4.2.8 Antes de cada medição, a leitura do instrumento de medição é comparada com a leitura no ar limpo (ponto zero) e o erro de medição é ≤ 0,02 dB/m;

4.4.2.9 Fonte de luz: fonte de luz infravermelha de 800 nm a 950 nm;

4.4.2.10 Receptor: Japão Hamamatsu tubo de luz de silício.



4.5 Ensaio a alta temperatura:

4.5.1 Temperatura de funcionamento da caixa de fumo: temperatura ambiente ~ 70°C;

4.5.2 Taxa de aumento da temperatura: < 1°C;

4.5.3 Potência de aquecimento: 3 kW;

4.5.3 Uniformidade da temperatura: desvio de cada região na secção transversal da área de ensaio ≤ 0,2 °C;

4.5.4 Iniciação por uma tecla, identificação automática do alarme, conclusão automática da rotação do ângulo, ensaio do limiar a frio, aquecimento, preservação de calor, ensaio do limiar a alta temperatura, registo, reinicialização do ângulo.Curva de temperatura, a curva da concentração de fumaça, a curva da taxa de fumaça em ascensão;

4.6 Dispositivo flash:

4.6.1 Estrutura: uma caixa cúbica hexadecral com 4 superfícies não bebidas revestidas por uma folha de alumínio brilhante no lado interno;

4.6.2 Lâmpadas fluorescentes: cada lâmpada fluorescente tem uma potência de 30 W, uma temperatura de cor de 3200 K^-4200 K e um diâmetro de cerca de 380 mm. São fixadas no interior de cada uma das quatro superfícies fechadas;

4.6.3 O detector é montado no centro da superfície superior do hexadeiro de modo a que a luz possa atingir o detector da parte superior, inferior e laterais;

4.6.4 Lâmpada: primeiro envelhecimento 100 h após utilização, utilização 2000 h após a lamparina ser descartada;

4.6.5 Dimensões externas: 380 * 380 * 380 mm.

4.7 Secção de controlo:

4.7.1 consiste em duas partes: tela táctil e parte de controlo do computador;

4.7.2 Curva de ensaio: curva de concentração de fumaça, curva de fumaça em ascensão;

4.7.3 Acesso e registo de dados: armazenamento automático de dados de ensaio, no máximo 10000 elementos por elemento, pode formar um relatório EXCEL;

4.7.4 Aquisição de dados: composta por cartão de aquisição, módulo de temperatura e módulo AD;

4.8 Estrutura geral:

4.8.1 Material do chassi: corpo principal de chapa de aço de alta qualidade, tinta de cozimento eletrostática a alta temperatura;

4.8.2 Dimensões totais: comprimento * largura * altura de 2600 mm * 820 mm * 1640 mm;

4.8.3 Material da caixa: USU304 # aço inoxidável, com o centro de algodão de 10 mm de isolamento térmico;

4.8.4 Método de fixação: o equipamento é equipado com rodas (com travões), toda a caixa de fumaça pode ser regulada por elevação total (150 mm)

4.8.5 Fornecimento de energia: AC220V, potência total 3,5 kW.

4.9 Utilização do ambiente:

4.9.1 Temperatura ambiente aplicável: 13°C a 35°C;

4.9.2 Umidade relativa aplicável: 55% ± 20

4.9.3 O solo deve ser plano e sólido;

4.9.4 A ventilação circundante;

4.9.5 Ambiente antivibração e antiluz
