UL 1685 / UL 2556 Câmara de ensaio de liberação vertical de chama e fumaça para cabos de fibra óptica

UL 1685 / UL 2556 Câmara de ensaio de liberação vertical de chama e fumaça para cabos de fibra óptica

  • UL 1685 / UL 2556 Câmara de ensaio de liberação vertical de chama e fumaça para cabos de fibra óptica
  • UL 1685 / UL 2556 Câmara de ensaio de liberação vertical de chama e fumaça para cabos de fibra óptica
  • UL 1685 / UL 2556 Câmara de ensaio de liberação vertical de chama e fumaça para cabos de fibra óptica
UL 1685 / UL 2556 Câmara de ensaio de liberação vertical de chama e fumaça para cabos de fibra óptica
Detalhes do produto:
Lugar de origem: China
Marca: SKYLINE
Certificação: CE
Número do modelo: SL-7601S
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 Unidade
Preço: negotiated
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 35 dias úteis
Termos de pagamento: L/C, T/T
Habilidade da fonte: 1 mês da unidade
Contato
Descrição de produto detalhada
UL: UL Sala de ensaio de ignição de cabo em bandeja vertical (UL1685) Tamanho interno: altura 3353 mm, comprimento 2438 mm, largura 2438 mm;
Medidor de caudal de propano: 230 mm3/s Medidor de fluxo de ar: 1330 mm3/s
Fluxo luminoso normal: 2000lm-3000lm Tubo de ensaio: Diâmetro interno de 405 mm e comprimento de 5500 mm, de aço inoxidável USU304#
Realçar:

UL 1685 Câmara de ensaio de chama vertical

,

Câmara de ensaio de chama vertical CE



UL 1685 / UL 2556 Câmara de ensaio vertical de liberação de chamas e fumo para fios, cabos e cabos de fibra óptica



I. Aplicação

1.1 Aplicável à verificação dos padrões de combustão FT4 dos cabos e dos cabos de fibra óptica de Man Yan vertical e da liberação de fumaça;

1.2 Método de ensaio: o cabo e o cabo de fibra óptica ligados verticalmente ao rack de queima, final do ensaio para verificar a altura de queima e a produção de fumaça do cabo e do cabo de fibra óptica.



II.Conformidade com as normas:



2.1 UL2556-2016 "Métodos de ensaio de fios e cabos", secção 9.6 "Ensaios de chama em bandeja vertical (Método 1-Bandeja vertical e Método 2-FT4). -FT4) " e apêndice H;

2.2 Conformidade com a norma UL1581-2019 "Norma de referência para fios, cabos e cabos elétricos flexíveis", secção 11.1.

e Cabos flexíveis, secção 1164, "Teste de chama em bandeja vertical FT4/IEEE 1202";

2.3 Cumprir a norma UL1685-2018 "Norma para ensaios de propagação de incêndio e de emissão de fumaça em bandejas verticais de cabos elétricos e de fibras ópticas".

Três, os principais parâmetros técnicos:

3.1 Composição do instrumento: caixa de ensaio, torre de recolha de fumaça, tubulação, fonte de ignição, quadro de ensaio, sistema óptico, aquisição e processamento de dados e outros componentes;



3.2 Sala de ensaio:

3.2.1 Tamanho interno: altura 3353 mm, comprimento 2438 mm, largura 2438 mm;

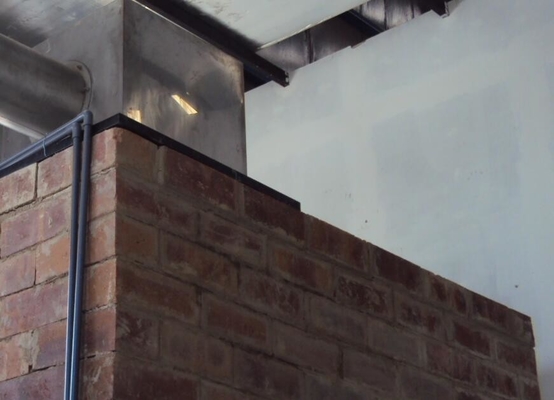

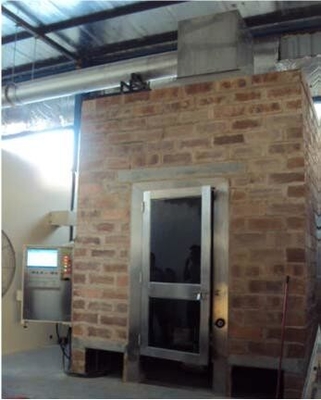

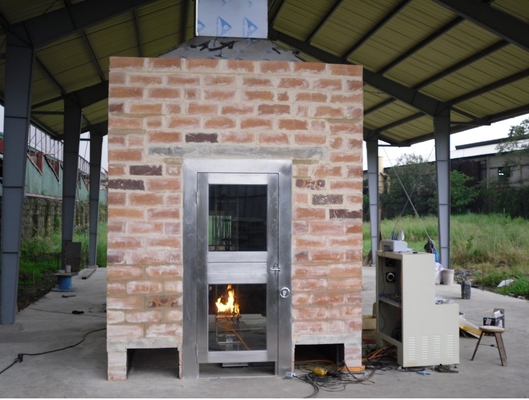

3.2.2 Estrutura: constituída por quadrados de tijolo (ver figura 1) ou de painéis de aço inoxidável com isolamento térmico (ver figura 2),



3.2.3 Porta de acesso: há uma porta de acesso na frente da câmara de ensaio, especificação 2,1 m de altura, 0,9 mm de largura, de aço inoxidável, com janela de observação,a janela de observação é constituída por vidro endurecido- tamanho da janela de observação para o quadrado 457 mm * 457 mm, à esquerda e à direita antes e depois de um total de quatro da mesma janela de observação;

3.2.4 Torre de captação de fumaça: a parte superior é cónica, com ângulo de inclinação de 40 graus, instalada no cone em cima de uma torre de captação de fumaça de 914 mm quadrados.

3.2.5 Fonte de ar: Há quatro entradas de ar na parte inferior da câmara de ensaio, com 559 mm*343 mm de comprimento e largura na parte frontal esquerda e direita,O centro da frente (a parte inferior da porta) é de 914 mm*343 mm., e a parte traseira tem 2438 mm*305 mm de comprimento e largura;

3.2.6 Iluminação: Há duas lâmpadas de iluminação instaladas no lado esquerdo da caixa de ensaio.

3.2.6 Caixa (estante de ensaio):

3.2.6.1 Estrutura: constituída por uma estrutura de aço inoxidável de 305 mm de largura, 76 mm de profundidade e 2400 mm de altura, com cada escada situada no centro a 25 mm de distância,de largura não superior a 305 mm e largura não superior a 13 mm,.

3.2.6.2 Instalação de uma chapa de aço na parte superior da palete, com dimensões de 610 x 610 mm e uma espessura de 3,2 mm.

3.2.6.3 A palete é montada verticalmente no centro geométrico da câmara de ensaio.

Escada de aço, fogão, carrinho



3.3 Fonte de ignição do piloto:

3.3.1 por uma tocha de gás propano de tipo banda e com a composição do medidor de caudal e do misturador de venturi de apoio, a tocha para o disco plano de aço inoxidável com comprimento de 341 mm, largura de 30 mm,a sua superfície de fogo perfurada com 242 furos com um diâmetro de 1Estes furos no centro da distância de 3,2 mm, escalonados em três linhas, cada linha de 81, 80 e 81, respectivamente, distribuídos no tamanho nominal de 257 mm * 5 mm.



3.3.2 Posição da fonte de ignição: A tocha deve ser colocada horizontalmente, a 76 mm da superfície frontal da amostra de arame e simétrica ao eixo da escada de aço.O ponto de ignição da tocha encontra-se situado no centro da escada de aço, entre os dois travessões, a uma distância mínima de 457 mm da extremidade inferior da amostra.

3.3.3 Medidor de caudal:

3.3.3.1 É utilizado um medidor de caudal de massa;

3.3.3.2 Medidor de caudal de propano: 230 mm3/s;

3.3.3.3 Medidor de caudal de ar: 1330 mm3/s;

3.3.3.4 Equipados com um medidor de altura de chama.



3.4 Sistema óptico: composto por uma parte transmissora e uma parte receptora, a distância entre a fonte luminosa e a fotocélula de silício é de 910 mm;

3.4.1Parte emissora: lâmpada de chaminé com lâmpada de quartzo.

3.4.1.1 Potência normal: 100 w

3.4.1.2 Tensão padrão: DC 12v

3.4.1.3 Fluxo luminoso padrão: 2000lm-3000lm

3.4.1.4 A lâmpada é alimentada por 12 V, a tensão é estável a ±0,01 V, a lâmpada é montada numa tampa e a lente consiste numa lente para ajustar o feixe.

3.4.1.5 Receptor: fotocélula de silício,a sua resposta espectral e o fotômetro da Comissão Internacional de Iluminação (CIE) para corresponder à transmissão luminosa de 0% para nenhuma luz através da transmissão luminosa é de 100%, a luz desobstruída completamente através.

3.4.1.6 Aquisição de dados: o sinal de saída da fotocélula é processado pelo microcomputador num registo contínuo da quantidade de sombreamento de fumaça, da densidade óptica e da transmissão diretamente legíveis.Operação para a sessão WINDOWSXP, estilo LABVIEW, exibição em tempo real dos resultados de medição durante o teste e traçar dinamicamente a curva perfeita.e os relatórios podem ser impressos diretamente.



3.5 Tubo de ensaio:

3.5.1 O diâmetro interno é de 405 mm e o comprimento é de 5500 mm, fabricados em aço inoxidável USU304#;

3.5.2 O tubo é ligado ao capô de recolha. O diâmetro interno do tubo D é de 405 mm, a fim de criar uma distribuição uniforme do caudal no ponto de medição,o comprimento da secção reta do tubo no ponto em que o tubo está ligado à torre de recolha é de 3600 mm.

4.5.2 Material do tubo de ensaio: utilização de um tubo de camada dupla, com o interior de aço inoxidável USU304 de 1,2 mm de espessura, o meio da camada de amianto e o exterior de ferro branco de 1,2 mm de espessura.

4.5.3 Ao mesmo tempo, a fim de medir com precisão o fluxo, a nossa empresa de acordo com as disposições da norma da União Europeia EN14390, através da folha defletor,antes e após a secção de ensaio para formar uma superfície de fluxo uniforme.

4.5.4 Caudal volumétrico no tubo de ensaio: o caudal volumétrico durante o ensaio deve ser mantido em 0,65 ± 0,5 m3/s do caudal do ar de escape.

4.5.5 sonda bidirecional.

4.5.5.1 Localização da instalação: sonda bidirecional para medir o caudal de volume no tubo de escape,a sonda é instalada no lado esquerdo da caixa colectora a partir do comprimento da linha central da tubulação, em posição de 4000 mm;, para a extremidade do tubo de ensaio que liga o tubo de comprimento de 1500 mm. sonda para o comprimento de 32 mm, cilindro de diâmetro externo de 16 mm, feito de material de aço inoxidável.A câmara de gás é dividida em duas câmaras idênticas e a diferença de pressão entre as duas câmaras é medida por um transdutor de pressão.;

4.5.5.2 Sensor de pressão diferencial: um transmissor de pressão diferencial de alta precisão é utilizado para medir a pressão diferencial da tubulação.a gama é (0 ~ 200) Pa, precisão de ± 1 Pa, tempo de resposta de saída do sensor de pressão de 90% até 1 s;

4.5.6 termocouple: as disposições compostas da norma GB/T16839.1-1997 do termocouple blindado do tipo K para medir a temperatura do gás na região próxima da sonda.



4.6 Sistema de controlo: o software LabeView, da empresa norte-americana NI, de desenvolvimento especial de instrumentos, bem como o cartão de controlo de aquisição de dados Taiwan Advantech;O controlo do processo de ensaio pode ser visualizado em curvas de dados de ensaio em tempo real, pode alcançar a aquisição e processamento automáticos de dados, a preservação de dados e os resultados de medição de saída.





Sala de tijolos a ser fabricada pelo cliente final, desenhos serão submetidos pela SKYLINE

Os trabalhos civis, incluindo a construção de plataformas para conduta de 8,3 metros e ventilador de escape, serão ao alcance do cliente.
