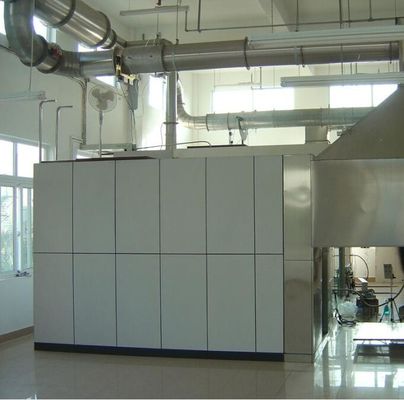

- Sistema do controlador do fluxo do gás de conduto
|
| Posicione |
artigo |
Técnico e especificação |
| 1,1 |
Capa das emanações |
Instalado diretamente acima da abertura da câmara do teste da combustão, 1.8~2.0 medidores acima da terra, o tamanho inferior é 2440*2440mm, a altura é 1000mm, e o material é SS304; |
| 1,2 |
Homomixer do gás de conduto |
A instalação e o fumo cônico que recolhe a capa diretamente acima, o tamanho são 900*900*900mm, duas placas 900*500 de aço inoxidável são instaladas para dentro, e um lado é aberto com uma abertura φ400 para conectar à tubulação, o material é SS304 |
| 1,3 |
Tubulação de exaustão do fumo |
o φ é 400mm, comprimento 5000mm, composto de diversas seções, conectado pela flange e o anel de selagem resistente de alta temperatura, ambas as extremidades é instalado com dispositivo da igualação do gás de conduto, material é SS304; |
| 1,4 |
Exaustor |
O exaustor centrífugo, o tanque interno é feito de aço inoxidável, pode suportar o gás de conduto de alta temperatura não menos do que 300℃, e o volume de ar é ajustado steplessly pelo conversor de frequência |
| O sistema de exaustão do fumo é suficiente para todo o fumo gerado pelo teste da combustão do telefone celular, e a capacidade da exaustão do fumo não é menos do ³ /h de 8000m; |
| 2. Seção detalhada da medida |
| 2,1 |
Seção detalhada da medida |
Uma seção de aço inoxidável da tubulação com um comprimento de 2155mm e um diâmetro de 400mm, feito de SS304, é equipada com os sensores tais como a pressão, a temperatura, o trajeto leve, e a amostra; |
| 2,2 |
Dispositivo de detecção da pressão |
A ponta de prova em dois sentidos, feita de aço inoxidável, é instalada no centro do encanamento, e as câmaras do parte dianteiro e as traseiras são conectadas ao sensor da diferença da pressão através do tubo de PTFE para detectar a diferença da pressão no encanamento; |
| O sensor da pressão diferencial é instalado no suporte da seção detalhada da medida para assegurar-se de que a leitura da pressão diferencial não tenha um atraso curto e nenhuma perda, e o tempo de resposta T90 é menos de 3 segundos |
| O sensor da pressão, escala é 0-2000Pa, precisão ±5Pa; |
| 2,3 |
Dispositivo de detecção da temperatura |
Adote o par termoelétrico americano da ômega, diâmetro 0.5mm, o tipo blindado par termoelétrico da isolação de K que cumpre exigências do IEC; |
| Variam 0-1000℃, precisão 0.1℃ |
| 2,4 |
Dispositivo de medição ótico do trajeto |
O sistema da atenuação ótica é um tipo claro incandescente, que seja instalado na seção detalhada da medida com um conector flexível e inclua os seguintes dispositivos: A lâmpada é uma lâmpada incandescente e usado em uma temperatura de cor (2900±100) do K. A fonte de alimentação é uma corrente contínua estável, e a escala de flutuação atual está dentro de ±0.5% (incluindo a estabilidade da temperatura, à curto prazo e à longo prazo);
O sistema de lente é usado para condensar pelo menos a luz em um feixe paralelo com um diâmetro de 20mm. O furo luminescente da fotocélula deve ser encontrado no ponto de foco da lente na frente dele, e seu diâmetro (d) deve depender da distância focal (f) da lente de modo que d/f seja menos de 0,04;
O detector e a ponta de prova importada do fotodiodo do silicone, câmara do photodetection têm 0,1% estabilidades lineares, escala mordida 10 da medida, o responsivity da distribuição espectral do fotodiodo do silicone é consistente com o CIE (curva da iluminação), e a função padrão V (γ) pode alcançar pelo menos a precisão de ±5%;
O tempo de resposta de 90% do sistema da atenuação ótica não excede 3s;
|
| 2,5 |
Dispositivo da coleção do gás da amostra |
O tubo de amostra perfurando do teste do tubo, feito de SS304, tem um projeto destacável para facilitar a remoção dos carbonetos acumulados no tubo de preparação de amostras e para reduzir o tempo de atraso do sistema |
| 2. Gás e seu sistema de controlo |
| 3,1 |
Queimador |
O T-queimador especial para a queimadura do colchão é composto de queimadores principais e laterais. É instalado em um trole móvel e equipado com os pesos padrão e os pés. A altura da cabeça do T-queimador é ajustável e o material é SS304; |
| 3,2 |
Dispositivo da ignição |
O método longo da ignição da chama aberta é adotado, a ignição remota é possível, seguro e a taxa de êxito da ignição não é menos de 99%; |
| As cabeças principais e laterais da combustão são equipadas com um dispositivo longo da ignição da chama aberta, e o dispositivo é equipado com uma tubulação de abastecimento de gás separadamente, que não afete o fluxo da cabeça da combustão e possa individualmente ser ajustada através de uma válvula de agulha; |
| Equipado com um dispositivo da ignição de faísca para inflamar uma chama aberta longa, sem ignição manual, seguro e de controle remoto; |
| 3,3 |
Controle de fluxo do gás da cabeça da combustão |
Os queimadores principais e laterais são equipados respectivamente com os medidores de fluxo maciço para controlar o fluxo do propano; |
| Adote o medidor de fluxo maciço de Alicat do americano, meio é propano, escala 0-450mg/s, ± da precisão (0.8%rdg+0.2%F.S.), tempo de resposta 0.1s; |
| O fluxo do gás é controlado pelo software, e o tempo da chama é controlado automaticamente; |
| 3,4 |
Queimador calibrado da areia |
Queimador calibrado da areia |
| Equipado com o dispositivo longo da ignição da chama aberta e o dispositivo da ignição da centelha elétrica, a ignição remota é taxa de êxito possível, segura e alta; |
| 3,5 |
Controle de fluxo calibrado do gás |
Usando o medidor de fluxo maciço de Alicat do americano, o meio é propano, a escala é 0-7g/s, a precisão é o ± (0.8%rdg+0.2%F.S.), o tempo de resposta é 0.1s, e a chama máxima da calibração é 300kw; |
| O fluxo do gás da calibração é controlado pelo software, que pode automàtica controlo a fonte pisada da chama da calibração com saída 75kw/160kw; |
| 3,6 |
Sistema de controlo |
Use o PLC de Omron para controlar o fluxo do gás, equipado com um dispositivo de interrupção do gás, seguro e seguro; |
| Configuração separada da caixa de controle do gás, seguro e conveniente para a operação e manutenção; |
- Sistema de processamento do gás de conduto
|
| 4,1 |
Filtragem do gás de conduto |
Equipado com um dispositivo do filtro da três-fase, filtragem a longo prazo da poeira no gás de conduto:
O filtro grosseiro do algodão de primeiro grau da fibra de vidro, filtra grandes partículas dos carbonetos no gás de conduto, e o material do filtro pode rapidamente ser substituído;
O filtro de segunda classe de Parker do americano, o elemento de filtro é PTFE, a precisão é 2μm, e o elemento de filtro pode rapidamente ser removido e substituído;
a filtragem de membrana da Três-fase PTFE, com uma precisão de 0.5μm, eliminou eficazmente a umidade;
|
| 4,2 |
Armadilha fria |
Tipo armadilha da bomba da compressão de frio, capacidade refrigerando 320KJ/h, precisão de controle 0.1℃ da temperatura, mudança estática 0.1K, auto-iniciando e livre de manutenção |
| 4,3 |
Armadilha de vapor |
Drene automaticamente a água refrigerando gerada pela armadilha fria, livram da manutenção; |
| 4,4 |
Secando a coluna |
Usado para secar o vapor de água residual no gás da amostra, pode rapidamente ser desmontado e substituído com o meio de secagem |
| 4,5 |
Provando a bomba |
A bomba alemão da amostra do vácuo de KNF, com uma capacidade da amostra de 16L/min, pode continuamente saída uma pressão de preparação de amostras de 50KPa, com vibração alta da tensão do ar, a de baixo nível de ruído e a baixa |
| 4,6 |
Rotameter |
Rotameter importado com uma escala de 0-1.5L/min, que pode estabilizar o fluxo do gás da amostra da saída e reduzir o erro de medida causado pela flutuação do fluxo do gás; |
| 3. Sistema de análise de concentração de gás |
| 5,1 |
Analisador de gás (Servomex) |
Analisador O2 importado, análise paramagnética da concentração O2, a escala 0-21% da medida, a precisão 0,01%, o tempo de resposta não mais do que 12s, a tração do analisador e o ruído não mais do que 100ppm dentro de 30min;
Desvio linear: ≤1%F.S.;
Repetibilidade: ≤0.5F.S.
Chuva de flutuação zero: ≤1%F.S./7D;
Horas de início: ≤30min;
|
| CO/CO2 analisador importado, tipo análise do IR da concentração de CO/CO2, escala de medição CO: 0-1%, precisão 0,01%, CO2: 0-10%, a precisão 0,01%, e o tempo de resposta não excede 12s. |
| 3. Sistema por aquisição de dados |
| 6,1 |
Módulo da aquisição |
Usando o módulo da aquisição de Advantech,
A precisão da coleção da concentração de gás é 100×10-6;
A precisão da coleção da temperatura é 0.1℃;
A precisão da coleção da diferença da pressão é 0.1Pa;
A precisão da aquisição do tempo é 0.1s;
Outros sinais são 0,1% do valor completo da saída;
|
| 6,2 |
levantamento de dados |
Os registros e as lojas do sistema os seguintes dados pelo menos cada 3s:
A diferença da pressão da ponta de prova bidirecional, Pa;
Temperatura da tubulação, K;
O2 concentração, %;
Concentração do CO, %;
Concentração do CO2, %;
Caudal maciço do propano, mg/s
Tempo, s
|
| 7. Software de funcionamento padrão |
| O software de funcionamento padrão inclui as seguintes funções |
| 7,1 |
Monitoração do estado de sistema |
Leia o valor do estado e do sinal de cada sensor no sistema; |
| 7,2 |
Calibração do sensor |
Calibração do sensor para a temperatura, a pressão de vento, o trajeto leve, a análise da concentração, etc. |
| 7,3 |
Calibração do sistema |
Procedimento padrão da calibração da etapa do sistema 16CFR1633 |
| 7,4 |
Procedimento de funcionamento padrão |
Procedimento da operação 16CFR1633 padrão |
| 7,5 |
Revisão de relatório |
Relatório de acesso de dados brutos e de teste da exportação |
| 7. O outro equipamento auxiliar |
| 7,1 |
Estrutura do teste de amostra |
Soldado pelo ferro de ângulo de aço de 38mm, o tamanho é 1900*990*115mm |
| 7,2 |
Lugar que utiliza ferramentas 1 |
Usado para confirmar a posição vertical do colchão e do quadro do teste, o material é SS304 |
| 7,3 |
Lugar que utiliza ferramentas 2 |
Usado para confirmar a distância entre a cabeça da combustão e o colchão, feitos da liga de alumínio |
| 7,4 |
VCR |
Vídeo do teste da admissão |
| 7,5 |
Escala da força da tração |
Usado para confirmar a força exercida pela cabeça principal da combustão na superfície do colchão |
| 7,6 |
Computador de secretária |
Computador industrial de AdvanTech e relação por aquisição de dados integrada para melhorar a estabilidade da operação de sistema. |
