O PLC controla o verificador máximo da temperatura do uso do material de isolação

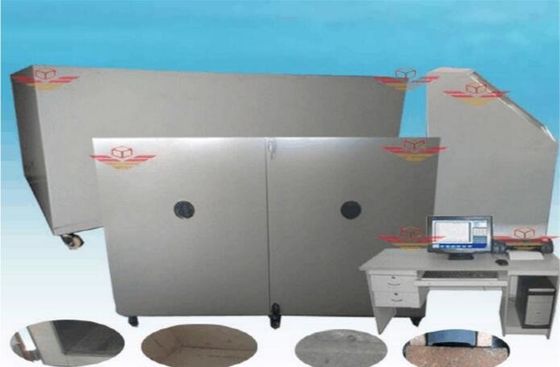

Verificador máximo da temperatura do uso do material de isolação

Usos

Aplicável à avaliação da temperatura máxima do serviço de produtos da isolação tais como materiais de isolação frouxamente enchidos, feltros, tapetes, blocos, placas e os tubos pré-fabricados da isolação.

Parâmetros técnicos
1. placa de aquecimento: Feito de SUS304 de aço inoxidável, a área de teste é 900*450mm, cercado pela camada e pela largura protetoras 80mm. No intradorso da placa de aquecimento, nenhum menos de cinco pares termoelétricos medem a temperatura de superfície, quatro de que seja fixo na diagonal da zona do aquecimento da placa de aquecimento, e a distância de cada canto é 150 milímetros, e o quinto par termoelétrico é colocado no centro da placa de aquecimento. A temperatura medida em qualquer momento não será mais baixa do que a temperatura exigida e não diferirá pelo °C +5% ou +15 (qualquer é menor).
2. tubo de aquecimento: feito de SUS304 de aço inoxidável, o comprimento é 2M, o diâmetro nominal é 88mm, 108mm, 133mm três especificações. Os três tubos de aquecimento são arranjados de lado a lado e os tubos isolados pré-fabricados podem ser testados separadamente. A extremidade da tubulação de aquecimento será fornecida com uma seção protetora de não menos de 75 milímetros e de um calefator auxiliar para impedir a perda de calor excessivo na extremidade da parte de teste. Um par termoelétrico foi instalado cada 0,3 m do tubo do aquecimento, e a temperatura de superfície do tubo do aquecimento foi medida. Os pares termoelétricos são arranjados em torno do tubo do aquecimento em uma espiral em torno do intervalo de 90°. A temperatura medida em qualquer momento não será mais baixa do que a temperatura exigida e não diferirá pelo °C +5% ou +15 (qualquer é menor).
3. sistema de medida da temperatura: O diâmetro do fio do par termoelétrico é 5.0mm, a temperatura da medida é o °C 0-1250; a temperatura é recolhida pelo módulo de PLC+.
4. peça de controle: Usando o módulo do PLC, o microcomputador controla a curva quente da temperatura de superfície no tempo real e outputs o relatório.
5. taxa de aquecimento: 5 o °C /min ou 3 o °C /min pode ser ajustado.
6. coleção da temperatura: recolheu cada 2 minutos e indicado pela curva;
7. tempo de resposta do par termoelétrico: <0> 8. erro da temperatura: °C do ± 0,5
9. erro cronometrando: 1s/h
10. Computador: Um grupo de computadores (cumpra pelo menos as seguintes exigências: computador de primeira linha do tipo; Processador central: Geração de INTEL I5-III; memória: 4G ou acima; disco rígido: 500G ou mais; com porta de série: operação do instrumento de controle; exposição: 20 ou mais monitores do diodo emissor de luz LCD, definição 1600*900 ou mais altamente; sistema de Windows XP.), uma impressora. Um grupo de software do teste.
11. equipado com os calibres do plano e das lâminas: medida do warpage.
12. Equipado com as latas da amostra


Características
1. É processada pela máquina-ferramenta, e a forma do arco é bonita e elegante. Tem as características da oxidação bonita e anticorrosivo. Outras peças são feitas 45# do aço, chapeamento engrossado de superfície/SUS304 de aço inoxidável.
