BS 476-7 Teste de Propagação de Chama em SuperfícieTesteO método de teste é medir o fluxo radiante crítico, ignitando a amostra com uma pequena chama, suportando a mudança gradual da energia de calor radiante. O painel de calor radiante mede 850 mm x 850 mm. O suporte da amostra é resfriado a água e equipado com uma placa de calibração perfurada e um sensor de fluxo radiante térmico para calibrar a curva de fluxo radiante térmico. O instrumento de teste tem altos requisitos no local do laboratório, e o usuário precisa de mais medidas de segurança antes que o instrumento de teste possa ser montado.Padrão: BS: BS 476-7A BS 476 Parte 7 especifica um método de teste para medir a propagação lateral da chama ao longo da superfície da amostra de um produto orientado na posição vertical sob condições de fluxo oposto, e um sistema de classificação baseado na taxa e extensão da propagação da chama. Ele fornece dados adequados para comparar o desempenho em uso final de materiais essencialmente planos, compósitos ou conjuntos, que são usados principalmente como superfícies expostas de paredes e tetos.

Parâmetros do produto

1. A área do painel radiante é de 850 mm x 850 mm, e a estrutura de suporte estrutural é reforçada;

2. O suporte da amostra é perpendicular ao painel radiante, e a marcação de escala padrão acima, o fluxo de calor radiante crítico pode ser medido de acordo com a distância de propagação da chama;

3. Equipado com dispositivo de circulação de resfriamento a água, o suporte da amostra pode ser resfriado a água para evitar danos causados por alta temperatura a longo prazo;
4. Equipado com um dispositivo de ignição de pequena chama, usando modo de ignição por faísca;
5. O painel radiante é equipado com um dispositivo de detecção de alta temperatura. Se o painel radiante for desligado, a fonte de ar pode ser cortada automaticamente;
6. Equipado com sensor de fluxo de radiação de calor resfriado a água, os resultados podem ser rastreados até o NIST dos Estados Unidos;
7. Equipado com caixa de controle elétrico, pode ajustar o fluxo de gás e ar, e exibir os números do fluxo de radiação de calor;
8. Equipado com PLC e interface homem-máquina para exibir as informações necessárias para o teste.
Características

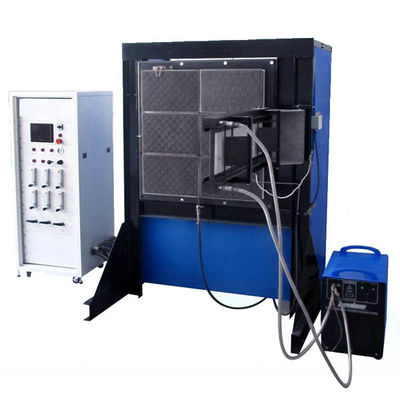

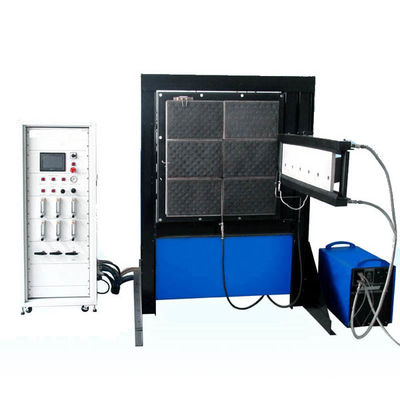

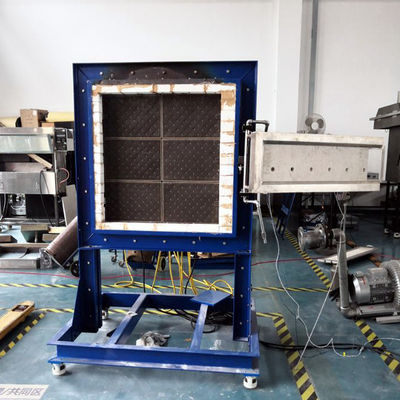

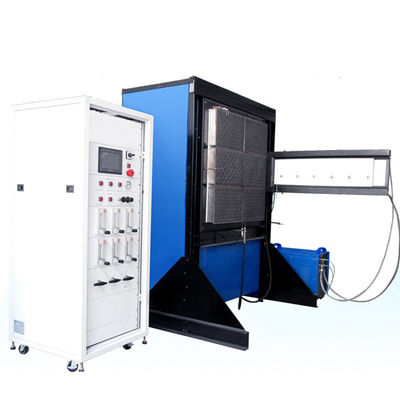

1. Este Aparelho consiste em um painel de radiação montado verticalmente em uma moldura e suportado em uma estrutura.

2. O painel de radiação é fornecido com uma mistura de gás e ar.

3. O painel de radiação é quadrado de 850 mm para um bloco queimador de tipo refratário poroso projetado para dar combustão eficiente da mistura ar-gás-ar, sem chamas ocorrendo na face do painel sob condições operacionais.
4. O painel de radiação e sua moldura são suportados em uma estrutura de modo que o centro do painel esteja a cerca de 1250 ± 100 mm acima do nível do piso.
5. Um suporte de amostra e um arranjo de chama piloto montados em um lado do aparelho.
6. O suporte da amostra é composto por uma estrutura de aço resfriada a água com placas frontais resfriadas a água. As placas frontais sobrepõem as amostras em 20 ± 2 mm em suas bordas superior e inferior e sobre a borda vertical adjacente ao painel de radiação.
7. Uma braçadeira com mola é posicionada para prender a amostra contra as placas frontais.
8. O suprimento de água portátil para o suporte da amostra garante que a temperatura máxima não exceda 35°C na saída do suporte da amostra.
9. O conjunto do suporte da amostra está localizado a 90 ± 2° da face do painel de radiação e de tal forma que as faces das guias superior e inferior do suporte da amostra estejam no mesmo plano que a face interna da moldura do painel de radiação.
10. A altura do suporte da amostra é articulada para permitir que ele seja girado horizontalmente, afastando-se da face do painel de radiação entre os testes, da posição de teste para a posição de espera e vice-versa.
11. O queimador piloto é composto por um tubo de aço.
12. As linhas de suprimento de gás e ar para o painel de radiação contêm medidores de fluxo, reguladores de pressão, válvulas de controle e dispositivos de segurança.
13. Medidor de Fluxo de Calor: Faixa: 0 ~ 50 kw/m2; Emissividade da Superfície: ε=0,95 ± 0,05.
14. Placa de calibração dummy com suporte, medidor de fluxo de calor calibrado e montagem.
Detalhes do produto do
Teste de Propagação de Chama em Superfície

TesteO dispositivo de teste de propagação de chama em superfície é um testador de retardador de chama de aço de alta velocidade da série BS 6853, adequado para os padrões de teste de retardador de chama de materiais de construção britânicos e de aço de alta velocidade. O padrão é BS 476-7. O método de teste é usado para determinar a extensão lateral da superfície da amostra e com base na velocidade. E o comprimento de extensão determina o nível de queima. A BS 476-7 é usada principalmente para medir a extensão da chama de superfícies expostas em paredes e tetos.O método de teste é medir o fluxo radiante crítico, ignitando a amostra com uma pequena chama, suportando a mudança gradual da energia de calor radiante. O painel de calor radiante mede 850 mm x 850 mm. O suporte da amostra é resfriado a água e equipado com uma placa de calibração perfurada e um sensor de fluxo radiante térmico para calibrar a curva de fluxo radiante térmico. O instrumento de teste tem altos requisitos no local do laboratório, e o usuário precisa de mais medidas de segurança antes que o instrumento de teste possa ser montado.Padrão: BS: BS 476-7

Dimensão: 1220 mm (L) x 550 mm (P) x 1920 mm (A)
Peso: 210 kg

Requisitos de instalação
Elétrica: 230 volts Nominal 10 Amps
Temperatura Ambiente: Operacional 10°C a 35°C

Fornecimento de Gás: Propano e compressor de ar

Sala de Teste: 400m3
Aplicações
- Painéis de parede e painéis decorativos
- Ladrilhos de teto e sistemas de teto suspensos

- Materiais compósitos e conjuntos usados como superfícies expostas

- Revestimentos de isolamento térmico para paredes e tetos

- Classificação de segurança contra incêndio sob BS 476-7 (Classe 1-4)

- Classificação Classe 0 (combinada com requisitos de não combustibilidade)

- Controle de qualidade de materiais de construção e testes de P&D

- Laboratórios de teste de terceiros e órgãos de certificação

Perguntas Frequentes

P1: Qual padrão o SL-FL73 atende e o que ele mede?

R1: Ele atende à BS 476-7. O testador mede a propagação lateral da chama ao longo da superfície vertical de materiais de revestimento de paredes e tetos sob calor radiante, e atribui uma classificação de Classe 1 (menor propagação) a Classe 4 (maior risco) com base na taxa e distância de propagação.

P2: Quais materiais podem ser testados com este equipamento?

R2: Painéis de parede, painéis de teto, chapas decorativas, compósitos e revestimentos de isolamento térmico usados como superfícies expostas em paredes e tetos. É adequado para materiais essencialmente planos, compósitos ou conjuntos.

P3: Como funciona o sistema de classificação sob a BS 476-7?

R3: A classificação é baseada na distância de propagação da chama medida em 1,5 minutos e no final do teste. A Classe 1 indica a menor propagação da chama, enquanto a Classe 4 indica o maior risco. A Classe 0 é uma classificação composta que requer Classe 1 mais não combustibilidade.

P4: Quão precisos e repetíveis são os resultados dos testes?

R4: Alta precisão é alcançada através do queimador refratário poroso, controle estável de gás/ar e calibração com um sensor de fluxo rastreável ao NIST e placa perfurada. O suporte resfriado a água mantém condições térmicas consistentes, e o posicionamento articulado garante a colocação repetível da amostra.

P5: O equipamento é fácil de operar?

R5: Sim. A ignição por faísca, a braçadeira com mola e a interface PLC/HMI permitem a montagem simples da amostra e a execução automatizada do teste. Os parâmetros de teste são definidos na interface, e dados em tempo real, incluindo fluxo de calor, são exibidos durante todo o teste.

P6: Quais são os principais requisitos de instalação?

R6: Instalar em uma sala a 10-35 °C sem correntes de ar. Energia: 230 V, 10 A nominal. Gás: propano e ar comprimido. Volume da sala de teste: 400 m³. A limpeza regular do painel radiante e verificações de calibração de rotina são recomendadas para manutenção.

Teste de Propagação de Chama em Superfície.pdf

O que é o teste de propagação de chama?

Testes de propagação de chama

visam medir a tendência de uma chama se propagar sobre um substrato e correlacionam-se diretamente com a propagação de chama superficial em um cenário de incêndio real.
