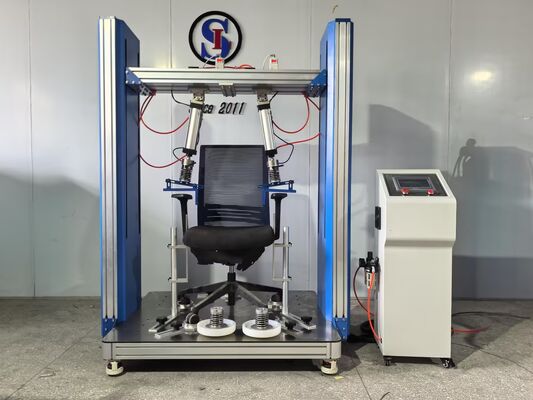

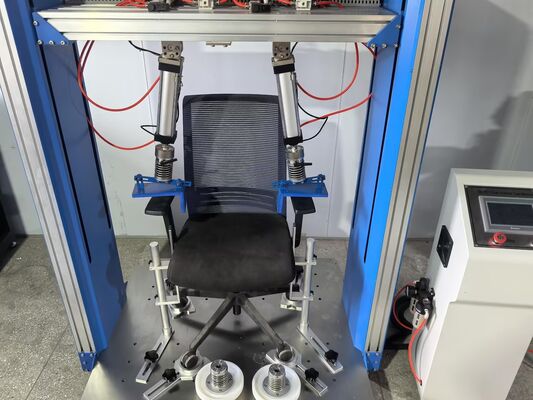

PLC BIFMA X5.1 Tester de braço e perna de cadeira Máquina de teste estático Máquina de teste de fadiga

• Tamanho da base: 1,5 m (W) * 2 m (L) * 2 m (H)
• Postes verticais: 2 unidades, 1,5 m de altura
• Barra transversal: 1 unidade, regulação de altura por força

• Sistema de polea pneumática para operações de empurrão/puxa
• Ajuste de altura: 500-1500 mm
• Distância horizontal mínima: 30 mm (regulavel)
• Temporiador: 1 minuto de puxar / 1 minuto de empurrar

• Utiliza o mesmo sistema de poleia posicionado sob o apoio de braço
• Distância vertical mínima: 30 mm (regulavel)
• Temporiador: 1 minuto de força vertical para baixo

• Sistema de poleia de cabo/cintura para 50 000 ciclos
• Ajuste de altura: 500-780 mm
• Controlador de 6 dígitos
• Velocidade: 10-30 ciclos/minuto

• Sistema de poleia de cabos/cintos para 10.000 ciclos
• Posicionamento flexível na plataforma
• Contador de 6 dígitos
• Velocidade: 10-30 ciclos/minuto

• Tipo de cilindro: cilindro de dupla ação
• Força máxima: 2000 Newton
• Fornecimento de ar: mínimo 6 bar

• Dispositivos de comando ON/OFF
• Exibição LCD para medidor de carga, velocidade, ciclo e tempo
• Detecção de carga para evitar sobrecarga
• Selector de força para forças de ensaio predeterminadas
• Regulador de ar com indicador de pressão

• Função de paragem de emergência com retração pneumática do cilindro
• Desligamento automático em caso de falha da amostra de ensaio
• Proteção contra danos mecânicos
• Paragem de segurança de interrupção de alimentação
• Desligamento automático da conclusão do ciclo

• ANSI/BIFMA X5.1-2011 11.4 Teste de carga-facilidade do canto frontal-cíclico-fora-do-centro
• ANSI/BIFMA X5.1-2011 18 Teste de resistência das pernas - Aplicação frontal e lateral
• ANSI/BIFMA X5.1-2011 20 Teste de durabilidade do apoio do pé-vertical-cyclic
• ANSI/BIFMA X5.1-2011 21 Teste de durabilidade do braço - Cíclico

Perguntas Frequentes

1Para que é usado este equipamento?
Este teste avalia apoios de braços, pernas e pés de cadeiras para resistência estática e durabilidade à fadiga.1 requisitos antes de chegarem ao mercado.

2Que normas cumpre?
É compatível com a norma ANSI/BIFMA X5.1-2011, especificamente com os métodos de ensaio 11.4 (carga na curva dianteira), 18 (força nas pernas), 20 (durabilidade no repouso dos pés) e 21 (durabilidade no braço).

3Que tipos de cadeiras podem ser testadas?
A máquina acomoda a maioria dos assentos de escritório e comerciais com alturas de encosto de braço de 500 a 780 mm. O sistema de fixação ajustável permite vários projetos e tamanhos de estrutura de cadeira.

4Como funciona a aplicação da força?
São utilizados dois sistemas: um sistema pneumático de poleia para ensaios de resistência estática (forças de empurrão/puxação e forças verticais) e um sistema de cabo/cordas para ensaios de durabilidade dinâmica até 50.000 ciclos.

5Quais são os elementos de segurança incluídos?
Paragem de emergência com retração do cilindro, detecção de sobrecarga, protecção contra danos mecânicos, paragem da interrupção de alimentação e desligamento automático em caso de falha da amostra ou de conclusão do ciclo.

6Quais são as necessidades de energia e de abastecimento de ar?
A máquina requer 1Φ, AC220V, 3A de alimentação e um mínimo de 6 bar de ar comprimido para o sistema pneumático.
