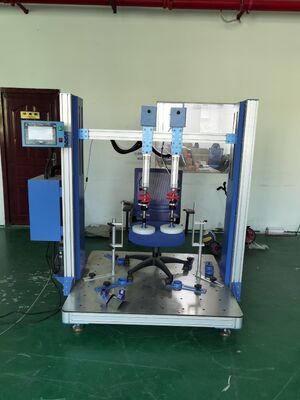

BIFMA X5.1 máquina de teste de braços de cadeira com controle PLC 650-780mm altura do braço e 18 meses de garantia

Esta máquina de teste realiza testes estáticos horizontais e testes de durabilidade de apoios de braço, bem como testes estáticos verticais e de durabilidade de apoios de braço com base nas normas BIFMA X5.1 e BIFMA X5.4.

GB/T 10357.3-2013 4.6 e 4.9; ANSI/BIFMA X5.1-2017 10.4, 12, 12, 20; EN1728-2012; EN 581; ISO 7173-1989

• O controlador adota software de teste desenvolvido independentemente pela empresa, que pode realizar o desligamento automático de tempos de teste predefinidos
• Com função de proteção de desligamento de emergência, operação simples, operação confiável e estável
• Com função de memória de parada/ligar, função de proteção contra curto-circuito do equipamento e outro design, para garantir a segurança dos usuários

Aplicações

• Fabricantes de móveis de escritório – Controle de qualidade e testes de desenvolvimento de produtos para apoios de braço de cadeira

• Laboratórios de teste e certificação – Verificação de conformidade de terceiros com BIFMA e outros padrões

• Instalações de pesquisa e desenvolvimento – Validação de design de produto e avaliação de desempenho de materiais

• Equipes de compras e garantia de qualidade – Verificação de produtos de fornecedores e inspeção de recebimento

• Instituições educacionais e de treinamento – Ensino e demonstração de metodologias de teste de móveis

Perguntas Frequentes

P1: Para que serve este equipamento?

Esta máquina testa apoios de braço de cadeiras de escritório quanto à resistência e durabilidade sob os padrões BIFMA X5.1. Realiza testes de carga estática vertical/horizontal e testes de durabilidade cíclica para verificar a confiabilidade do produto e a conformidade com a certificação.

P2: Com quais padrões ele está em conformidade?

Está em conformidade com ANSI/BIFMA X5.1-2017 (Cláusulas 10.4, 12, 13, 20), GB/T 10357.3-2013, EN 1728-2012, EN 581 e ISO 7173-1989.

P3: Como funciona a máquina de teste?

A máquina usa cilindros pneumáticos controlados por uma válvula servo-proporcional para aplicar cargas precisas aos apoios de braço. A tela sensível ao toque PLC permite definir parâmetros de teste, monitorar o progresso e parar automaticamente em contagens de ciclos predefinidas.

P4: Quais alturas de apoio de braço podem ser testadas?

O dispositivo de fixação ajustável acomoda alturas de apoio de braço de 550 mm a 950 mm, cobrindo a maioria das configurações padrão de cadeiras de escritório.

P5: Quantos ciclos de teste ele pode executar?

Você pode definir ciclos de teste de 1 a 999.999. A máquina desliga automaticamente quando a contagem predefinida é atingida.

P6: Qual fonte de alimentação e ar são necessárias?

Requer uma fonte de alimentação 1∮ AC 220V e uma fonte de ar de pelo menos 0,5 MPa.

Teste de Carga Funcional/Teste de Carga de Prova: Uma força de 334 N (75 lbf.) será aplicada uma vez a cada perna frontal individualmente por um (1) minuto. Remova a força.

Teste de Carga de Prova: Semelhante ao teste de carga funcional, mas a força é de 503 N (113 lbf)

Carga Funcional: Uma força de 750 N (169 lbf.) será aplicada por um (1) minuto. Remova a força.

Carga de Prova: Uma força de 1125 N (253 lbf.) será aplicada por um (1) minuto. Remova a força.

Carga Funcional: Uma força de 445 N (100 lbf.) será aplicada por um (1) minuto na direção para fora. Remova a força.

Carga de Prova: Uma força de 667 N (150 lbf.) será aplicada por um (1) minuto na direção para fora. Remova a força.

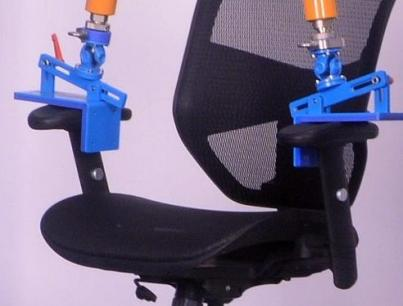

Procedimento de Teste: Aplique simultaneamente uma força de 400 N (90 lbf.) a cada braço inicialmente em um ângulo de 10 graus ± 1 grau, conforme mostrado na Figura 20b. O dispositivo de aplicação de carga deve seguir o braço (permitir movimento para frente e para trás, de um lado para o outro e rotacional) à medida que ele deflete ou pivota. Se usar um dispositivo de teste semelhante ao mostrado na Figura 20b, a distância de aplicação da carga deve ser inicialmente o comprimento especificado na figura. Outros métodos de aplicação da carga são aceitáveis se as aplicações de força e ângulo forem equivalentes. A força será aplicada e removida por 60.000 ciclos a uma taxa entre 10 e 30 ciclos por minuto.
