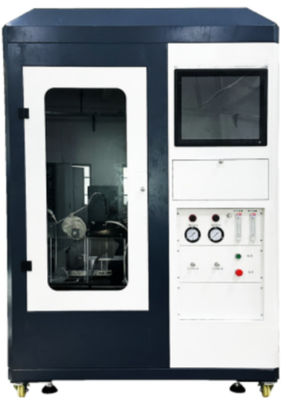

SL-FL56 Material de construçãoTeste de desempenho de ignição
1Introdução à Máquina
É adequado para testar a inflamabilidade da superfície de fogo dos materiais,Componentes ou componentes cuja espessura não exceda 70 mm quando colocados horizontalmente em condições de radiação térmica especificadasPode ser utilizado para avaliar materiais de revestimento de paredes e tetos, sistemas de piso, revestimento exterior e materiais de isolamento térmico para condutos de ar, etc.A condição de incêndio do produto pode ser descrita com precisão, para que os resultados dos ensaios possam reflectir o desempenho de combustão do produto em utilização real e o ensaio possa distinguir quais os materiais que são fáceis de inflamar e quais os materiais que não são fáceis de inflamar,ajudar a distinguir o risco de incêndio do material.
2Normas de ensaio
A norma ISO 5657
3Características da máquina
A parte de controlo adota programação PLC, computador, placa de alta precisão, controlo do módulo, controlo PID, recolha e processamento de sinal utilizando placa de alta precisão de 16 bits, o nível de precisão pode atingir 1%,desempenho estável, boa repetibilidade. Interface de controlo por computador: 3.2 USO de equipamentos e instrumentos de alta qualidade (Labview)toda a burocracia e operação foram integrados num computadorÉ rápido, fácil de operar, interface humana, o tolo. processo de teste de controle pode ver dados de teste em tempo real, que pode realizar a aquisição e processamento automático de dados,Software de operação de dados de armazenamento e resultados de determinação de saída 3.3: Windows XP interface operacional, estilo Labview, fácil de operar, interface humana, o tolo.válvula de controloControle do caudal de propano e de ar para a chama piloto com um caudalímetro de massa com controlo mais preciso. 3.5 de acordo com GB/T14523-2007 8 secção e secção 8 ISO5657-1997 "teste deve ser na base não há ar ou ter o escudo para proteger o ambiente, a velocidade do ar ambiente do aparelho de ensaio não pode ser superior a 0,2 m/s. O operador deve evitar danos dos produtos de combustão e deve remover a fumaça liberada,mas não devem formar um escape forçado acima da unidade." Para desenvolver uma caixa adequada, não só para garantir que a taxa de fluxo de ar não afeta o ensaio, mas também para descarregar eficazmente a fumaça.
4Parâmetro técnico
4.1 Máquina completa: composta por cone de radiação, dispositivo de ignição, bocal, mecanismo de placa de pressão e quadro de suporte, registo de temperatura, sistema de gás, captação e processamento de sinais, computador, etc.
4.2 prateleiras de amostras, chapas e chapas de pressão: 2 prateleiras de amostras e os acessórios das outras partes são fabricados em prateleiras de aço inoxidável com espessura de parede de 1,5 mm,25 mm x 25 mm de tamanho do tubo de aço quadrado é feito, o tamanho total é 275 mm * 230 mm.
4.2.2 protecção de nível, comprimento lateral de 220 mm, espessura de 4 mm.A placa de proteção horizontal é fixada a 260 mm acima do quadro de base por quatro tripodes de diâmetro de 16 mm montados no canto da placa de proteçãoNo centro da placa é cortada uma abertura circular com um diâmetro de 150 mm e a borda superior da abertura é cortada numa camada de 45° em relação ao plano horizontal e com uma largura de 4 mm.Instalação de racks de exploração com 2 raízes de comprimento inferior a 355 mm, 20 mm de diâmetro, montadas, respectivamente, no ponto médio do quadro de apoio de cada lado curto.Uma haste de regulação horizontal de 25 mm × 25 mm é instalada entre as duas hastelas de orientação verticais.
4.2.3 A haste de regulação pode deslizar-se sobre a haste de guia ou ser atornilhada manualmente numa determinada posição por parafusos. A haste de regulação está equipada com uma mangueira de buraco vertical no centro,que é utilizado para fixar a haste deslizante vertical com um diâmetro de 12 mm e um comprimento de 148 mmUma placa de prensagem quadrada com um comprimento lateral de 180 mm e uma espessura de 4 mm é colocada na haste deslizante.A placa de pressão empurra a superfície inferior inferior da placa de proteção através do braço giratório balança, que é instalado debaixo da haste de regulação horizontal e contra a extremidade inferior da haste de deslizamento vertical.
4.2.4 Uma extremidade do braço giratório tem um rolo no centro da extremidade inferior do deslizador vertical e um martelo de balanço de regulação é instalado na outra extremidade.O contrapeso pode equilibrar amostras de diferentes qualidades e pode aplicar uma pressão constante de 20N entre a amostra e a placa de proteçãoDurante o ensaio, uma vez que a amostra pode entrar em colapso, amolecer e derreter, é fornecido um dispositivo de regulação e posicionamento para limitar o movimento ascendente da placa de pressão, a distância máxima é de 5 mm,e a almofada pode ser usada entre a placa de pressão e a placa de proteção
4.3 Cone de radiação
4.3.1 Cone de radiação: potência nominal 3kw, intensidade de radiação: 10kW/m2~70kW/m2 elemento de aquecimento, elemento de aquecimento de comprimento 3500 mm, diâmetro de tubo elétrico de aço inoxidável de 8,5 mm,é enrolada em forma de mesa redonda e instalada na tampa protetoraA altura total da concha é de (75±1) mm, o diâmetro interno da parte superior é de (66±1) mm e o diâmetro interno da parte inferior é de (200±3) mm.A espessura interna e externa do escudo é de aço inoxidável 1 mm, o clipe central tem 10 mm de espessura e a densidade nominal é de 100 kg/ M2 de material isolante de fibra cerâmica.O elemento de aquecimento é firmemente fixado na superfície interna da tampa protetora através da agulha de aço, e 4 pinças são fixadas equidistantes na circunferência da tampa de protecção para evitar o relaxamento acidental do tubo de calor eléctrico na parte inferior da tampa de protecção.Quando se projeta verticalmente, o elemento de aquecimento da ferida não bloqueia mais de 10% da área de abertura na parte superior do escudo.
