EN716-2 Equipamento de ensaio de segurança do provador de mordidas

Introdução à Máquina

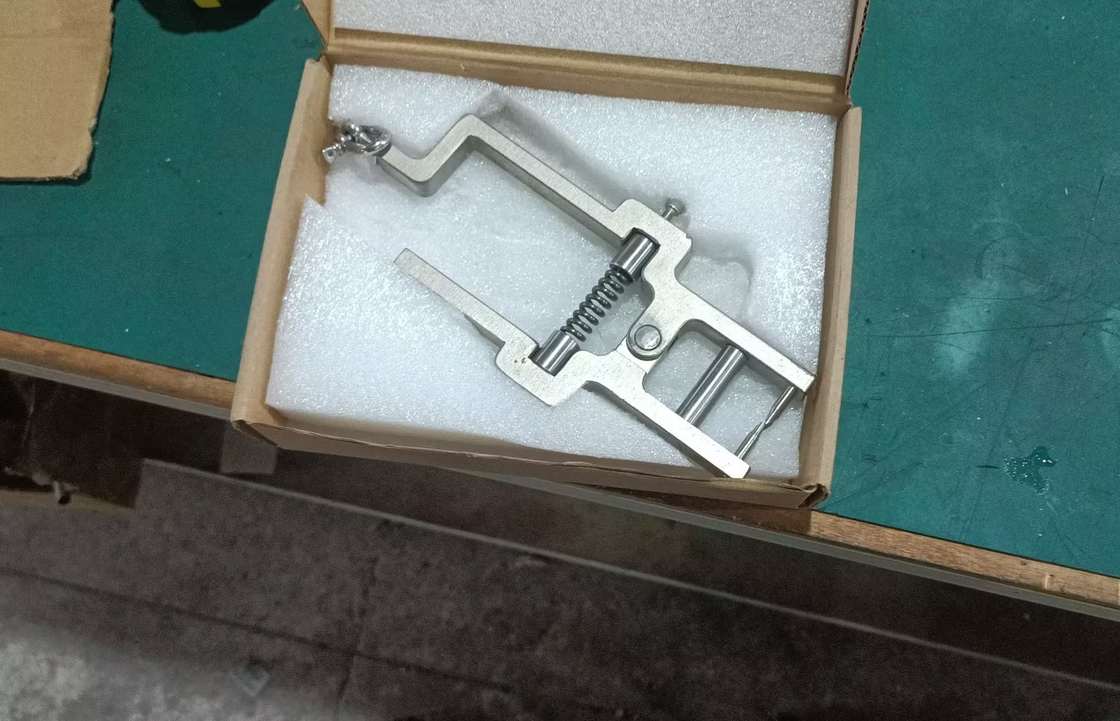

Testador de mordida constituído por dois conjuntos de dentes feitos de aço de alta H13 e endurecidos a 45 Rockwell C a 50 Rockwell C.

É usado para simular os dentes das crianças para testar a protuberância da superfície do brinquedo (com) uma capacidade de resistir a mordida.

Força de fechamento: 50+/-5N

Dimensão:200*195*15 Material:Aço

Parâmetros

1. Aparelho constituído por dois conjuntos de dentes, fabricados em aço para ferramentas com alto cromo H13 ou equivalente e endurecidos a 45 Rockwell C a 50 Rockwell C.
2. Deve haver dois dentes na parte superior e dois na parte inferior do provador de mordida, posicionados de modo a que a linha central vertical de um par de dentes seja (1 ± 0,1) mm à frente da linha do centro do outro par de dentes.
3. Na posição totalmente fechada, os dentes devem sobrepor-se uns aos outros (1 ± 0,1) mm.
4. Os cantos mais externos dos dentes devem ter um raio de (0,3 ± 0,1) mm.
5. The teeth shall be mounted so as to pivot about a point (50 ± 1) mm from the rear most pair of teeth and positioned so that when closed the centre lines of the two pairs of teeth are parallel to each other.
6. O dispositivo de ensaio de mordida deve estar equipado com um travão para evitar que a distância entre os dentes exceda (28 ± 1) mm quando totalmente aberto.
7. A força de fechamento dos dentes deve ser fixada em (50 ± 5) N.
8. O provador de mordida deve estar equipado com um guia para evitar que os objectos penetrem mais profundamente nas mandíbulas totalmente abertas, num comprimento superior a (17 ± 1) mm.

9. O provador de mordida deve estar equipado com um dispositivo que permita aplicar uma força de (50 ± 5) N ao longo da sua linha central numa direcção que tende a arrancar os dentes da amostra.

Normas de ensaio

BS EN716-2:2008 4.11
BS EN1227-2:1999 4.4
EN13209-2:2005 6.7
