Máquina de ensaio de cadeira de teste de durabilidade giratória BIFMA 5.1 para mobiliário de escritório

O Testador de Durabilidade de Giro é usado para móveis de assento, com almofada de carga e acessórios para fixação da cadeira, de acordo com DIN 4551, EN 1335, NEN 1812 e BIFMA 5.1.

É usado para cadeiras de escritório, bancos, molas a gás, as unidades testadas são submetidas ao procedimento de teste completo prescrito pelas normas ou a testes individuais selecionados.

Os eixos de teste possuem seus próprios controladores montados nas proximidades, operados a partir de um painel de toque e controlados por PLC.

Aplicação

• Fabricantes de cadeiras de escritório – Testes de garantia de qualidade e desenvolvimento de produtos

• Laboratórios de teste de móveis – Testes de certificação e conformidade de terceiros

• Departamentos de compras e qualidade – Qualificação de fornecedores e inspeção de recebimento

• Produtores de assentos ergonômicos – Validação da durabilidade do mecanismo de giro

• Fabricantes de bancos e molas a gás – Avaliação da durabilidade dos componentes

• Instituições de pesquisa – Análise comparativa de produtos e estudos de materiais

Aplicável a: Todos os tipos de cadeiras com assento giratório.

Especificações

Normas
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Composto por

1 estrutura de teste

1 dispositivo de teste de giro, acionado eletricamente

1 atuador controlado por carga, diâmetro do pistão 80 mm, curso do pistão 500 mm, 2500 N

1 almofada de carga, diâmetro 200 mm de acordo com DIN EN 1335 com conexão de fixação cardânica

1 conjunto de elementos de fixação padrão

1 célula de carga 5kN - 1 conjunto de batentes, grampos

Perguntas Frequentes

P1: Para que serve este equipamento?
Esta máquina testa a durabilidade dos mecanismos de giro de cadeiras, simulando anos de rotação repetida sob carga. Ela ajuda os fabricantes a verificar a qualidade do produto e a atender aos requisitos de certificação internacional antes do lançamento no mercado.

P2: Como funciona a máquina?
O testador aplica uma carga ponderada no assento e gira a cadeira ou plataforma em uma velocidade controlada (5 a 15 rotações por minuto) por até 120.000 ciclos. Os controles PLC e de painel de toque permitem fácil configuração e monitoramento.

P3: Quais normas ela atende?
Ela suporta BIFMA X5.1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 e EN 581-2. A referência principal do teste é BIFMA X5.1-2002, Teste nº 9, com procedimento baseado em BIFMA X5.1-2017.d) O dispositivo de ciclagem deve ser ajustado para girar o menor dos seguintes: a faixa de rotação disponível ou 360 graus ± 10 graus. Se a faixa de rotação disponível for inferior a 360 graus, a rotação da máquina de teste deve ser ajustada de forma que o mecanismo de giro toque, mas não ultrapasse os batentes. A rotação pode ser bidirecional ou unidirecional.

Todos os tipos de cadeiras com assento giratório – incluindo cadeiras de escritório, bancos e assentos equipados com mola a gás – podem ser testados usando os elementos de fixação e a almofada de carga incluídos.
P5: Quais são os principais parâmetros de teste?d) O dispositivo de ciclagem deve ser ajustado para girar o menor dos seguintes: a faixa de rotação disponível ou 360 graus ± 10 graus. Se a faixa de rotação disponível for inferior a 360 graus, a rotação da máquina de teste deve ser ajustada de forma que o mecanismo de giro toque, mas não ultrapasse os batentes. A rotação pode ser bidirecional ou unidirecional.

P6: O que vem com a máquina?
O pacote inclui uma estrutura de teste, dispositivo de teste de giro acionado eletricamente, atuador pneumático (diâmetro de 80 mm / curso de 500 mm / 2.500 N), almofada de carga de 200 mm com conexão cardânica, elementos de fixação, célula de carga de 5 kN e batentes/grampos.d) O dispositivo de ciclagem deve ser ajustado para girar o menor dos seguintes: a faixa de rotação disponível ou 360 graus ± 10 graus. Se a faixa de rotação disponível for inferior a 360 graus, a rotação da máquina de teste deve ser ajustada de forma que o mecanismo de giro toque, mas não ultrapasse os batentes. A rotação pode ser bidirecional ou unidirecional.

Monofásica AC 220V 50Hz 5A
Documento de Referência: BIFMA X5.1-2017 Teste de Girod) O dispositivo de ciclagem deve ser ajustado para girar o menor dos seguintes: a faixa de rotação disponível ou 360 graus ± 10 graus. Se a faixa de rotação disponível for inferior a 360 graus, a rotação da máquina de teste deve ser ajustada de forma que o mecanismo de giro toque, mas não ultrapasse os batentes. A rotação pode ser bidirecional ou unidirecional.

b) Se o assento for ajustável, ajuste-o para a posição máxima do assento. Ajuste todos os outros recursos ajustáveis para a condição de uso normal.
c) Uma carga de 122 kg (270 lb) deve ser colocada no assento de forma que o centro de gravidade da carga esteja a 51 a 64 mm (2 a 2,5 pol) à frente da linha central do eixo de rotação, conforme mostrado na Figura 1.d) O dispositivo de ciclagem deve ser ajustado para girar o menor dos seguintes: a faixa de rotação disponível ou 360 graus ± 10 graus. Se a faixa de rotação disponível for inferior a 360 graus, a rotação da máquina de teste deve ser ajustada de forma que o mecanismo de giro toque, mas não ultrapasse os batentes. A rotação pode ser bidirecional ou unidirecional.

e) Para cadeiras que giram 360 graus, um ciclo é uma rotação completa. Para cadeiras que giram menos de 360 graus, um ciclo é girar de um batente para o outro.

f) O assento ou a plataforma deve girar por 60.000 ciclos a uma taxa entre 5 e 15 rotações por minuto.

g) Se a altura do assento for ajustável, defina a altura para a posição mais baixa.

h) Para todas as cadeiras, continue o teste por mais 60.000 ciclos, totalizando 120.000 ciclos.

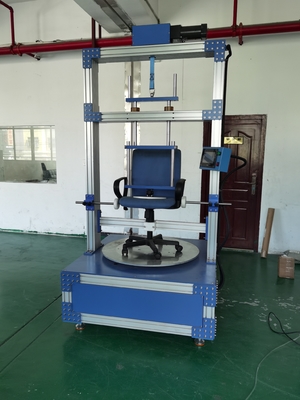

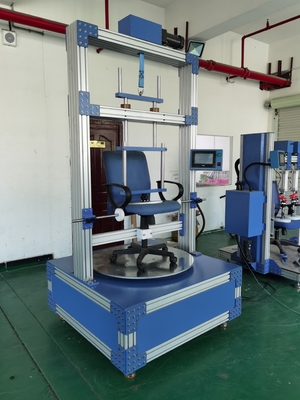

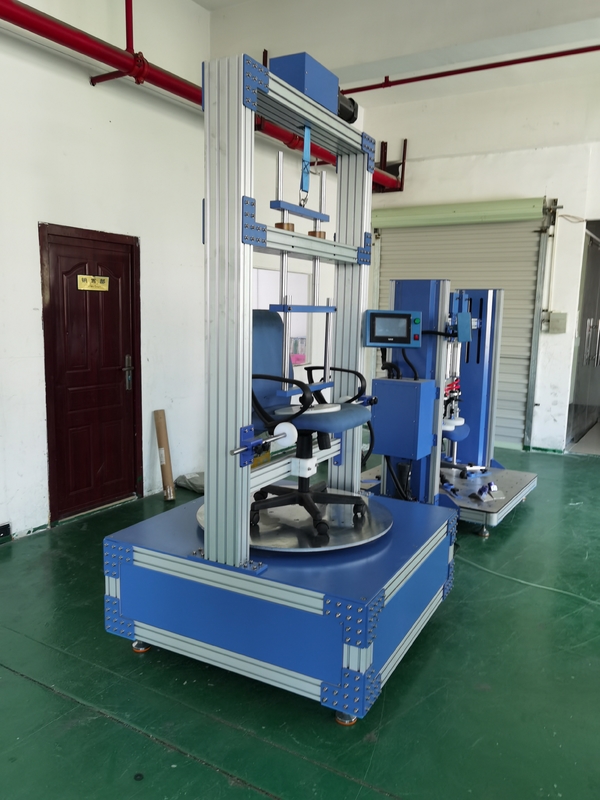

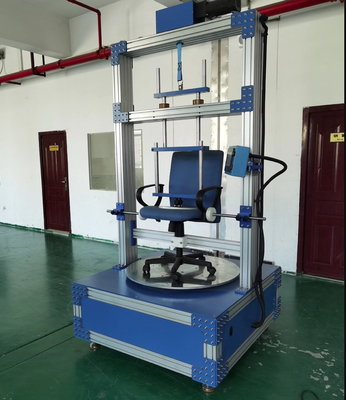

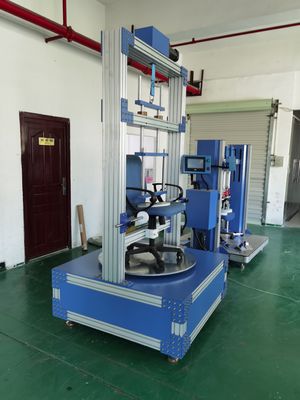

Imagem do Teste:
