Máquina de ensaio de cadeira de teste de durabilidade giratória BIFMA 5.1 para mobiliário de escritório

O Tester de Durabilidade giratório é utilizado para móveis de assentos, com almofada de carga e acessórios para a fixação da cadeira, de acordo com a DIN 4551, a EN 1335, a NEN 1812 e a BIFMA 5.1.

É utilizado para cadeiras de escritório, banquinhos, molas de gás, as unidades testadas são submetidas a todo o procedimento de ensaio prescrito pelas normas ou a ensaios individuais selecionados.

Cada um dos eixos de ensaio tem os seus próprios controladores montados nas imediações, que são operados a partir de um painel táctil e controlados por PLC.

Aplicação
Este ensaio aplica-se a todos os tipos de cadeiras com assento giratório.
Finalidade do ensaio: Esta máquina é concebida para avaliar a capacidade de uma cadeira resistir às tensões e ao desgaste causados por rotações repetidas.

Especificações

Normas
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Composto por:

1 quadro de ensaio

1 dispositivo de ensaio giratório, acionado electricamente

1 atuador com carga controlada, diâmetro do pistão 80 mm, curso do pistão 500 mm, 2500 N

1 almofada de carga, com diâmetro de 200 mm, em conformidade com a norma DIN EN 1335, com ligação cardânica

1 gama de elementos de fixação normalizados

1 célula de carga 5kN - 1 conjunto de travões, pinças

Documento de referência: BIFMA X5.1-2017 Teste giratório

a) A cadeira deve estar presa numa plataforma, impedindo a rotação do assento ou da plataforma.

b) Se o assento for ajustável, ajuste-o para a posição máxima do assento.

c) Uma carga de 122 kg (270 lb) deve ser colocada no banco de modo a que o centro de gravidade da carga esteja situado 51 a 64 mm (2 a 2,5 polegadas) à frente da linha central do eixo de rotação, tal como mostrado na figura 1.

d) O dispositivo de ciclismo deve ser ajustado para girar a menor das seguintes posições: a faixa de rotação disponível ou 360 graus ± 10 graus.A rotação da máquina de ensaio deve ser regulada de modo a que o mecanismo giratório toque, mas não anule, as paradas.A rotação pode ser bidirecional ou unidirecional.

e) Para cadeiras que giram 360 graus, um ciclo é uma rotação completa; para cadeiras que giram menos de 360 graus, um ciclo é a rotação de uma parada para a outra parada.

f) O banco ou plataforma deve girar durante 60 000 ciclos a uma velocidade compreendida entre 5 e 15 rotações por minuto.

g) Se a altura do banco for ajustável, ajuste-a para a posição mais baixa.

h) Para todas as cadeiras, continuar o ensaio por 60 000 ciclos adicionais, para um total de 120 000 ciclos.

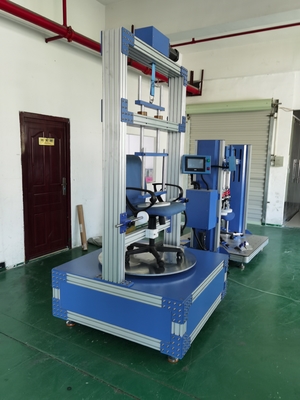

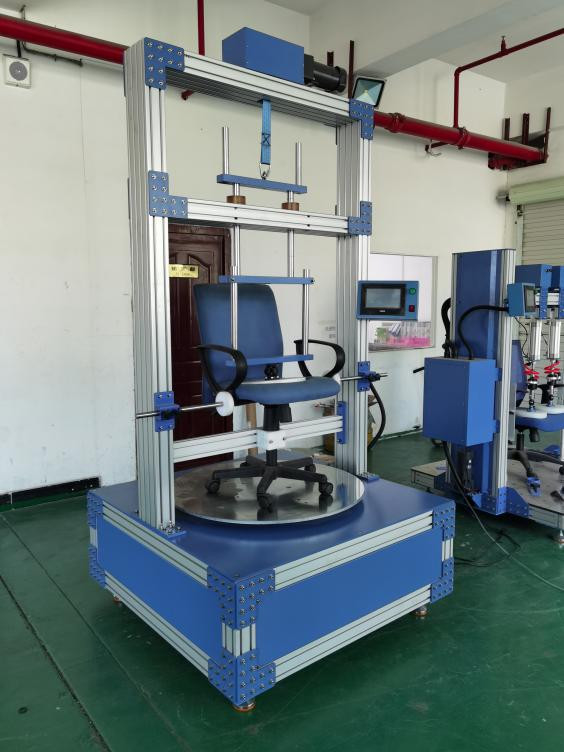

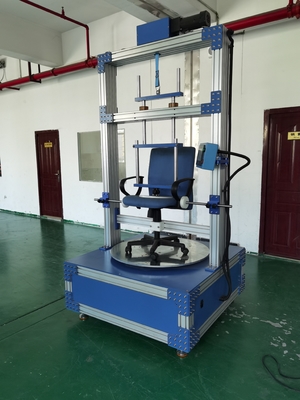

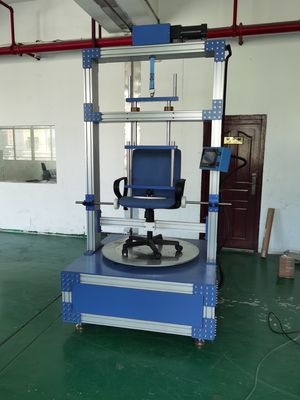

Imagem de teste:
