Lugar de origem: | China |
Marca: | Skyline |
Número do modelo: | SL-U300-1 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | $3000-6000 |
Detalhes da embalagem: | Caixa da madeira compensada |
Tempo de entrega: | 15 dias de trabalho |
Termos de pagamento: | T/T, L/C, D/A, D/P |
Habilidade da fonte: | 20 SETS por mês |
Linha central de X: | 100 milímetros | Eixo Y: | 100 milímetros |
---|---|---|---|
Ampliação: | 10x, 20x, 50x, 100x | Potência: | 10/220V ((AC).50/60Hz,400W |
Precisão de medição: | (3+L/200) um | ||
Realçar: | Equipamento óptico de eixo 100 mm x,Equipamento óptico dos eixos x e y |
Aplicações e finalidade do ensaio

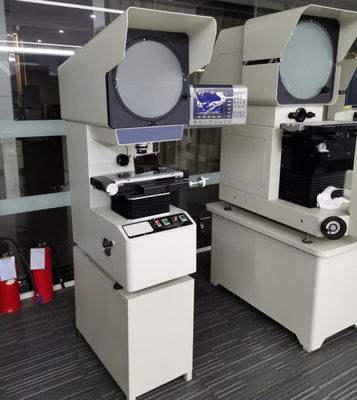

A qualidade do sistema óptico deste produto é excelente, a imagem da lente é clara e a ampliação é precisa.o erro de medição do contorno é inferior a 0.08%; o erro de indicação das coordenadas de medição pode atingir (3+L/200) μM; está equipado com uma micro-impressora especial e um interruptor de pé, que é muito conveniente para saída de dados e amostragem.A imagem da peça de trabalho pode ser uma imagem completa vertical ou uma imagem invertidaO elevador do eixo Z deste projetor adota um método de transmissão de trilho de guia, o que melhora a estabilidade e a durabilidade da fuselagem.
Vantagens
Comparado com produtos similares, o projetor de medição produzido pela nossa empresa tem as seguintes características:
1Este instrumento pode detectar de forma eficiente os contornos e as formas da superfície de várias peças de trabalho complexas, tais como: modelos, peças de estampação, camas, torneiras, engrenagens,Máquinas de moldagem, facas e peças, assim como terminais, relógios e aço Pedra etc.
2Tem uma gama mais ampla de aplicações. É amplamente utilizado em máquinas, moldes, medidores, eletrônicos, indústria leve e outras indústrias.É um equipamento de verificação de medição indispensável para salas de medição e oficinas de produção..
3Precisão de medição do instrumento: (3+L/200) μm
4Resolução de exibição digital das coordenadas X e Y: 0,0005 mm
5Sistema de processamento de dados: DP100 sistema de processamento de dados multifuncional, tela chinesa completa pode fazer amostragem multi-ponto, rotação de coordenadas, ponto, linha, distância,saída de dados RS-232 de detecção de ângulo, pode exibir gráficos de medição.
6Adopta uma turbina de ângulo de 45° e uma barra de vórtice para elevação.
Parâmetros técnicos
150*50mm, 200*100mm, 300*150mm podem ser escolhidos
Modelo | SL-U300-1 | ||||
Mesa de trabalho | Viagem no eixo X (mm) | 200 | |||
Viagem do eixo Y (mm) | 100 | ||||
Tamanho da mesa de metal (mm) | 350×170 | ||||
Tamanho da mesa de vidro (mm) | 246×120 | ||||
Viagem do eixo Z (mm) | 100 ((Para foco) | ||||
MPrecisão de medição | (3+L/200) um | ||||
Resolução da régua da grade | 0.0005mm | ||||
Ecrã de projecção |
tamanho da tela ((mm): Φ300mm Adotar tecnologia fotolitografica japonesa, gravada com linha de palavras de arroz. |
||||
Faixa de rotação: 0-360° | |||||
Resolução do ecrã do ângulo de rotação: 1° ou 0,01° Adotar um codificador rotativo japonês |
|||||
Objectivo lente
|
Magnificação |
10X (Essencial) |
20X (Facultativo) |
50X (Facultativo) |
100X (Facultativo) |
visão do objeto ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
Distância de trabalho ((mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
Sistema de processamento de dados | Sistema de processamento de dados multifunção, pode medir pontos, linhas e ângulos. | ||||
Iluminação |
Lâmpadas halógenas de 24 V/150 w A iluminação de transmissão e reflexo adota lâmpadas halogênicas de 24 V e 150 W importadas da Osram, Alemanha. |
||||
Frio | Refrigeração por ar forçado (3 ventiladores axiais) | ||||
Tamanho da máquina | 788*524*1152 mm | ||||
Potência | 110/220V ((AC).50/60Hz,400W |
