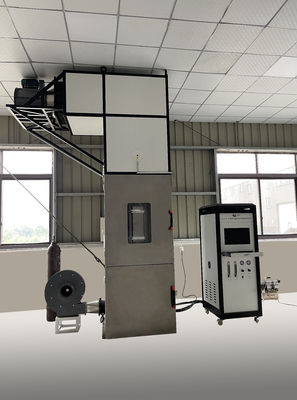

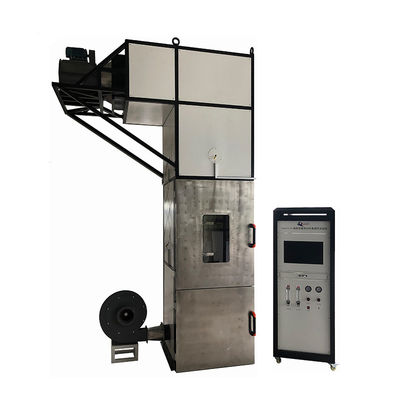

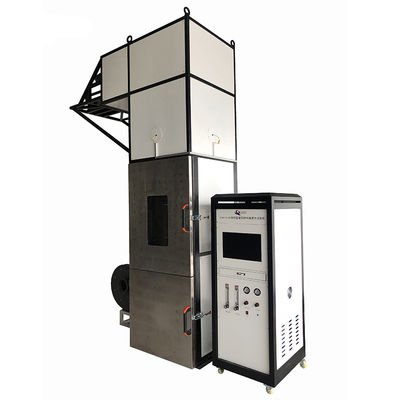

RUÍDO 4102-15/16 instrumentos do teste de Brandschacht para materiais de construção

RUÍDO 4102-15/16 instrumentos do teste de Brandschacht

1. Aplicação

O RUÍDO 4102-16 descreve o procedimento uniforme para testar materiais de construção no “Brandschacht” de acordo com o RUÍDO 4102-15. A revisão do RUÍDO 4102-16 é realizada a fim atualizar a lista de produtos estandardizados que são usados no método do teste. O método do teste é usado para os testes de fogo dos materiais de construção. O Brandschacht é um alojamento quadrado em que ar em um caudal constante é introduzido de baixo, e de que gás de conduto escapa de cima. É equipado com um queimador de gás quadrado por meio de que o espécime arranjou em um quadro de montagem para formar um conduto, é exposto ao ardor.

O instrumento do teste de Brandschacht, de acordo com o RUÍDO 15 de 4102 partes, é projetado para os testes de fogo dos materiais de construção e dos elementos. O ‘brandschacht’ é uma câmara quadrada, que tenha um caudal constante do ar introduzido da parte inferior, e escapes do gás de combustão da parte superior da câmara. Os espécimes são montados verticalmente e expostos à chama gerada por um queimador de gás quadrado.

2. Parâmetros técnicos

2,1 o dispositivo do teste inclui a câmara de combustão, o armário de controle, o queimador, o suporte do espécime, o dispositivo da calibração, etc.;

2,2 o tamanho oco interno da câmara de combustão é 800mm*800mm*2000mm, e a parede da câmara é uma estrutura da isolação da multi-camada;

2,3 a parede da câmara de combustão é uma estrutura da multi-camada, do interior à parte externa: placa de aço de 2mm, folha do asbesto de 6mm (densidade que não excede 600kg/m3), fibra mineral grossa da isolação de 40mm (densidade nominal 100kg/m3), placa de aço exterior;

2,4 câmara de combustão da parte inferior a cobrir, câmara da entrada, regulador do ar, câmara de combustão, câmara de medição e conduto da tomada;

2,5 a câmara da entrada é alimentada com ar da taxa e da temperatura constantes através de um canal de φ200 no lado direito;

2,6 um sistema de entrada da temperatura constante capaz de fornecer um fluxo constante do ar em um caudal de 10±1m3/min e em uma temperatura de 23±2°C;

2,7 uma câmara da entrada cabida com um tipo par termoelétrico blindado de K para medir a temperatura do ar da entrada com uma precisão de 0.1°C;

2,8 estabilizador do ar, grupo acima da câmara da entrada, consistindo em uma placa de aço porosa e em umas camadas múltiplas de feltro da fibra de vidro, para homogeneizar o fluxo de ar da entrada

2,9 uma câmara de combustão para abrigar o queimador e o suporte do teste, que é um quadro retangular uma elevação de 1000 milímetros com os parafusos em todos os quatro lados para ajustar a distância de montagem do espécime

2,10 um queimador, um queimador quadrado 200 milímetros * 200 milímetros, com os bocais da combustão distribuídos uniformemente em todos os quatro lados, com as aberturas do bocal do diâmetro de 3,5 milímetros, capazes de fornecer uma chama de jato uniforme

2,11 sistema de gás de A, consistindo em uma válvula de diminuição da pressão, em um calibre de pressão, em uma válvula de solenoide, em um medidor de fluxo maciço e em um dispositivo de ignição da centelha elétrica;

2,12 equipado com um medidor de fluxo da massa do metano e um ar medidor de fluxo maciço para controlar o fluxo do gás com uma precisão de controle de melhor de 2%;

2,13 equipados com um dispositivo de ignição de alta tensão da centelha elétrica para a ignição remota da fonte de ignição

2,14 com as portas superiores e mais baixas da fornalha instaladas fora da entrada e das câmaras de combustão para facilitar a instalação dos espécimes e do equipamento da manutenção, com o vidro resistente à prova de explosões, de alta temperatura instalado na porta superior para facilitar a observação de fenômenos do teste

2,15 a seção de medição é cabida com um tubo da T-pressão e um par termoelétrico de medição do conduto;

2,16 o uso de um T-tipo tubo de medição da pressão conectado a um micro sensor da pressão diferencial, com o software para a pressão realística na câmara no tempo real;

2,17 o uso do tipo americano pares termoelétricos blindados de aço inoxidável da ômega de K com uma precisão de 0.1°C;

2,18 conduto quadrado, situado na parte superior da câmara de combustão, com a parte mais inferior conectada à câmara de combustão e a parte superior conectada ao sistema de exaustão externo;

2,19 configuração de um anemômetro de fio quente, escala 0-10m/s, precisão 0.1m/s, para a calibração da uniformidade do ar;

2,20 pares termoelétricos da ômega para a parede da caixa e o conduto, que podem ser calibrados para a carga térmica pelo software;

2,21 o software do teste é um sistema por aquisição de dados que recolha a temperatura, pressão e dados do tempo no tempo real, controle o fluxo do gás, execute testes e relatórios de teste das exportações.

3. Condições da instalação

2,1 a instalação interna.

2,2 dimensões da caixa da combustão 1290mm*1050mm*3950mm

2,3 tamanho de armário 2000mm*1050mm*850mm do controle

2,4 fornecimento de eletricidade: 220V 32A;

2,5 gás: metano, pureza de 99% ou acima;

2,6 ar comprimido: 0.6Mpa, de-lubrificado e secado;
