Teste de resistência do fogo da fornalha do vertical do EN 1365 das BS para não para carregar o carregamento de paredes da parte

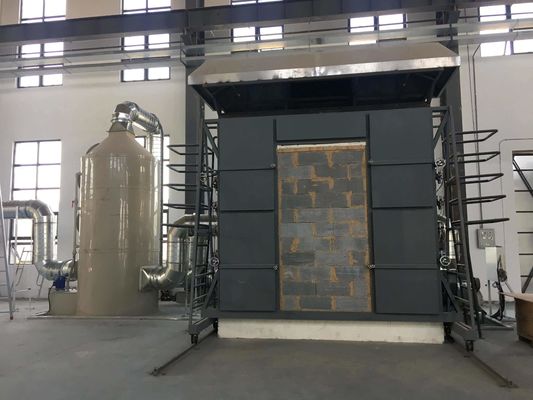

Fornalha do vertical do EN 1365 das BS para o teste de resistência do fogo para a não-carga que carrega paredes da parte 1

I. espaço de aplicação:

1,1 aplicável ao teste de resistência do fogo das portas e dos conjuntos do obturador instalados nas aberturas de elementos de separação verticais; como portas articuladas, portas do pivô, portas deslizantes horizontais, portas deslizantes verticais, (incluindo portas deslizantes da relação e portas secionais), portas de rolamento, o outro deslizamento, portas de dobramento, portas de aleta, painéis que podem ser movidos na parede, etc., assim como no teste de resistência do fogo de portas de construção com as portas sem portas e obturadores.

II. padrões

2,1 conformidade com EN padrão 1364-1 das BS: 2015: Do “teste de resistência fogo para a não-carga que carrega a parte 1: Paredes

III. características principais do desempenho da fornalha vertical:

3,1 uma fornalha pode ser usada para finalidades múltiplas e pode ser compatível com padrões múltiplos.

3,2 adote o cartão da aquisição da elevada precisão para recolher dados de vários aspectos tais como a temperatura, a pressão e o caudal de cada estrada, e analise-o, processo e controle pelo microcomputador para produzir a reprodução do tempo real da informação real na altura da combustão, e derive-o diretamente resultados pela análise e pela determinação do microcomputador; a máquina inteira adota todos os dispositivos de alta qualidade para assegurar-se de que o sistema seja da operação e de avançado de alta qualidade, de alta velocidade.

3,3 adote o cartão da aquisição da elevada precisão + o módulo do multi-circuito + o PLC + o computador, e execute o modo do controlo automático do PID, com estabilidade, repetibilidade e reprodutibilidade excelentes.

3,4 adotando a relação e o LabView da operação de WINDOWS XP, um software de desenvolvimento especial para o equipamento global da precisão, o estilo da relação é fresco, bonito e simples. Durante o teste, os resultados da medida são indicados no tempo real e a curva perfeita é tirada dinamicamente, e os dados podem ser salvar, lido e imprimido - para fora permanentemente. Com inteligência alta, características guiadas da operação do menu, as fáceis e as intuitivas, de modo que os resultados da análise sejam mais exatos.

3,5 a vida de projeto da fornalha é mais de 15 anos, e a fornalha é construída com tecnologia do americano GOVMARK (Gomak). estrutura da Cinco-camada, quando o ℃ 1300 interno da temperatura da camada, a temperatura exterior da camada estiver a uma temperatura ambiente; vida útil longa, o material de isolação da camada interna (peças vestindo) é fácil de substituir.

3,6 os sistemas de proteção múltiplos da segurança que incluem o ar canalizam a proteção térmica, proteção da liberação da pressão, proteção do escapamento, detecção de escape do gás, linha de gás proteção da segurança, proteção da segurança do queimador e outras facilidades da segurança para aumentar o fator de segurança em todos os aspectos.

3,7 o ar quente de alta temperatura extraído da fornalha é água-de refrigeração e refrigerado a ar, e a água usa a água de circulação, que melhora a conservação de energia.

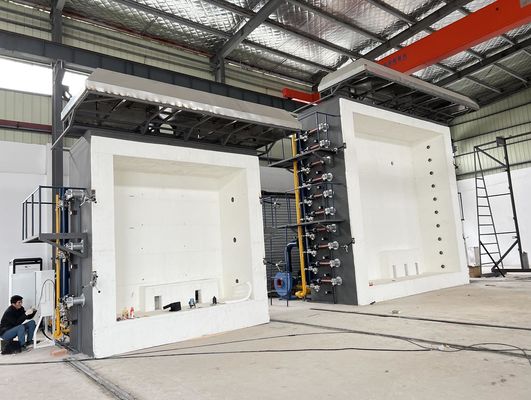

IV. projeto de planejamento estrutural vertical da fornalha da fornalha

4,1 construção da fornalha: A fornalha é projetada durar por mais de 15 anos, e a fornalha é construída usando a tecnologia de GOVMARK (Gomak) dos EUA. a estrutura da Cinco-camada, quando a camada interna é 1300°C, a temperatura da camada exterior está a uma temperatura ambiente; vida útil longa, o material de isolação (peças vestindo) da camada interna é fácil de substituir. A estrutura da cinco-camada, da parte externa ao interior, é como segue: a primeira camada é uma armação de aço; a segunda camada é construída com tijolos vermelhos como uma periferia; a terceira camada é asbesto de alta temperatura refratário; a quarta camada é tijolos refratários; a quinta camada contém o algodão de alta temperatura do refratário do zircônio, com uma temperatura refratária de 1600°C.

4,2 materiais resistentes de alta temperatura.

4.2.1 tijolos refratários: a temperatura para o ℃ 1750 o mais alto da resistência da temperatura, ℃ 1600, densidade de maioria 1.0g/cm3, força de alta temperatura do uso da resistência dos muitos tempos compressiva da temperatura ambiente mais alta do que 3.2MPa, ℃ 1400 refired a linha mudança de 0,5%, condutibilidade térmica melhor de 0.4W/m - K.

pasta 4.2.2 refratária industrial para ligar-se: temperatura 1400℃ do uso.

algodão resistente de alta temperatura de 4.2.3 fornalhas: usando-se zircônio-contendo o algodão de alta temperatura refratário, espessura de 50mm, uma temperatura do refratário dos muitos tempos 1600 do ℃, materiais de isolação especiais da estufa industrial.

4,3 material para o quadro: a seleção de acordo com “a seleção de aço do manual” (edição de terço), do capítulo 11 do projeto da fornalha industrial - as peças estruturais para a fornalha, seção 3 -, a coluna da fornalha, a coluna lateral, o feixe do pé do arco, a viga mestre da força e a haste de laço, etc. escolhe Q235-A de aço, parede que exterior da fornalha a placa de aço escolhe o aço de Q215-A. Material de aço da fornalha: não menos do que Q235; placa de aço da fornalha: ≥ 3mm da espessura. material horizontal do corpo da fornalha usando a armação de aço, substituível.

tamanho de 4,4 fornalhas: 3000mm (W)*3000mm (H)*1500mm (d).

tratamento anticorrosivo da construção e da tubulação de aço de 4,5 fornalhas: usando três camadas do revestimento, de todo o revestimento anticorrosivo resistente de alta temperatura, a camada exterior de preto e de cinzento.

fundação da fornalha de 4,5 testes, espaço do uso.

4.5.1 fundação da fornalha do teste: a fundação é exigida ser forte e em nível, e a pressão de carregamento à terra é 750kg/m2.

4.5.2 a altura de assoalho exigida está acima de 5,5 medidores, e a área total do uso da área de teste, da sala de comando, da sala do gás, da peça da purificação e da amostra fazendo a parte está acima de 150 medidores quadrados.

4.5.3 exigências ambientais: bem ventilado e fácil de operar. Não há nenhum material inflamável e explosivo ao redor. Recomenda-se manter-se longe da planta das áreas urbanas e residenciais e da construção de aço.
