Verificador de Front Fork Frequent Vibration Durability do quadro da bicicleta dos verificadores da bicicleta do verificador do impacto da combinação da forquilha do quadro da bicicleta

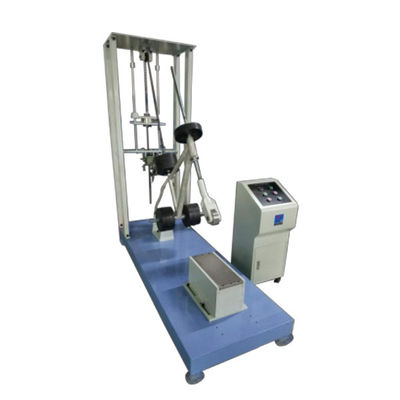

Verificador multifuncional SL-BT87 do impacto da bicicleta

Aplicação do verificador multifuncional do impacto da bicicleta

Esta máquina está usada para simular o impacto no quadro e na forquilha quando a roda dianteira sae da terra, quando está batida ou quando está sujeitada à vibração.

Princípios do teste

Todos os tipos de quadros de acordo com ISO 4210-6.4.2, GB3565 e GB17761.

Método do teste

1. Selecione o eixo apropriado para fixar o rolo de pouco peso com um peso inferior ou igual ao 1Kg à forquilha dianteira e à forquilha traseira do quadro ao banco do teste. 2. ajuste dianteiro e traseiro a posição da broca de aço de modo que o centro do rolo esteja ficado situado diretamente acima dele quando é deixado cair. 3. reparo os pesos padrão às várias posições do quadro de acordo com o padrão.

4. Gire sobre o interruptor de alimentação da gota para energizar o solenoide da gota e para unir o rolo de pouco peso ao solenoide. 5. ajuste a roda de mão acima da broca de aço de modo que o centro do rolo se mova para a posição da gota (a altura da gota é indicada por uma escala). 6. a imprensa o botão da gota e o conjunto de frame faz um movimento livre da queda para impactar, terminando o primeiro teste (o teste é repetido 2 vezes).

7. Depois que o teste é terminado, a verificação se há umas quebras e uma deformação do conjunto, e julga se está qualificada de acordo com o padrão.

Distribuição do peso e altura de aterrissagem no tubo da sela, no tubo dianteiro e na linha central do centro

Parâmetros técnicos

Diagramas e imagens do equipamento
