Verificador multifuncional do impacto do peso da gota do quadro do verificador do impacto do quadro do verificador do impacto da bicicleta

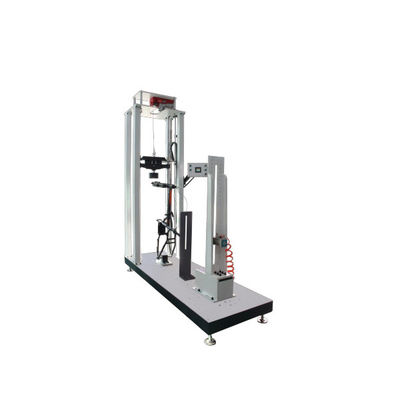

Verificador multifuncional SL-BT87 do impacto da bicicleta

Aplicação do verificador multifuncional do impacto da bicicleta

Esta máquina está usada para simular o impacto no quadro e na forquilha quando a roda dianteira sae da terra, quando está batida ou quando está sujeitada à vibração.

Princípios do teste

Todos os tipos de quadros de acordo com ISO 4210-6.4.1, GB3565 e GB17761, etc.

Método do teste

1. Una o conjunto do quadro/forquilha ao eixo traseiro do manequim da máquina

2. Una um rolo padrão à forquilha, pesando inferior ou igual a 1Kg.

3. Ajuste o peso do peso do impacto a 22,5 quilogramas.

4. Ajuste a altura 180mm-300mm do impacto e o número de impactos no tela táctil (o dispositivo pode ser ajustado pelo usuário)

5. Equipado com uma régua de aço para indicar a altura antes e depois do impacto e para medir a deformação (o número de testes pode ser repetido 2 vezes)

6. Depois que o teste é terminado, a verificação se há umas quebras no conjunto e no tamanho da deformação, e julga se está qualificada de acordo com o padrão.

                                                        Altura da aterrissagem do martelo

Parâmetros técnicos

Diagramas e imagens do equipamento
