IEC 60247 ÓLEO ISOLANTE PERDA DIELÉTRICA E TESTE DE RESISTIVIDADE

IntroduçãoPerda dielétrica de óleo isolante e testador de resistividade

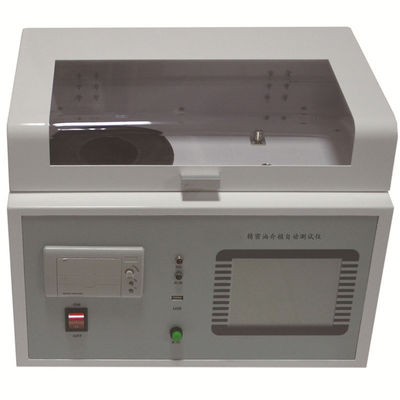

O testador de condutividade de perda dielétrica de óleo isolante é usado para óleo isolante e outro ângulo de perda dielétrica de meio isolante líquido e teste de resistividade de volume da estrutura integrada de instrumentos de alta precisão.Está totalmente em conformidade com o padrão nacional GB/T 5654-2007 e o padrão de energia DL/T421.
padrão de alimentação DL/T421;a integração interna do copo de óleo de perda dielétrica, controlador de temperatura, sensor de temperatura, ponte de teste de perda dielétrica, fonte de alimentação de teste CA, capacitor padrão, testador de alta resistência, etc.
fonte de alimentação de teste, capacitor padrão, medidor de alta resistência, fonte de alta tensão DC e outros componentes principais.A parte de aquecimento adota o método de aquecimento por indução de alta frequência mais avançado.
A parte de aquecimento adota o método de aquecimento por indução de alta frequência mais avançado, que tem as vantagens de não contato entre o copo de óleo e o corpo de aquecimento, aquecimento uniforme, velocidade rápida e controle conveniente.
Conveniente e outras vantagens.A fonte de alimentação de teste AC adota o método de conversão AC-DC-AC, evitando efetivamente a flutuação da tensão e frequência da rede elétrica no dielétrico
Mesmo que o gerador esteja gerando eletricidade, o instrumento também pode operar corretamente.O capacitor padrão interno é SF6
capacitor tripolar preenchido com gás, a perda dielétrica do capacitor e a capacitância não são afetadas pela temperatura e umidade ambiente, garantindo a consistência do instrumento na precisão após um longo período de uso.
Isso garante que a precisão do instrumento permaneça consistente após um longo período de uso.
O instrumento é equipado com uma tela grande (320 × 240) com tela sensível ao toque e tecnologia digital interna, todas as medições automáticas inteligentes e vários modos de medição.
(320 × 240) tela sensível ao toque, menu chinês completo, cada etapa tem um prompt chinês, os resultados do teste podem ser impressos.
O operador não precisa de treinamento profissional para poder usá-lo com habilidade.

Característica

(1) O copo de óleo adota a estrutura de três eletrodos em conformidade com o padrão nacional GB/T5654-20077/IEC 60247, com espaçamento interpolar de 2 mm, que pode eliminar a influência da capacitância parasita e vazamento de diarréia na perda dielétrica Resultado dos testes.
(2) O instrumento adota aquecimento por indução de média frequência e algoritmo de controle de temperatura PID.O método de aquecimento tem as vantagens de não haver contato entre o copo de óleo e o corpo de aquecimento, aquecimento uniforme, velocidade rápida e controle conveniente, de modo que a temperatura seja estritamente controlada dentro da faixa de erro de temperatura predefinida.
(3) O capacitor padrão interno é um capacitor de três eletrodos preenchido com gás SF6, a perda dielétrica e a capacidade do capacitor não são afetadas pela temperatura e umidade ambiente, de modo que a precisão do instrumento ainda é garantida após um longo período de uso.
(4) A fonte de alimentação de teste AC adota o método de conversão AC-DC-AC, evitando efetivamente a influência da tensão da rede elétrica e flutuação de frequência na precisão do teste dielétrico, mesmo que o gerador gere eletricidade, o instrumento também pode operar corretamente.
(5) função de proteção perfeita.Quando há sobretensão, sobrecorrente e curto-circuito de alta tensão, o instrumento pode cortar rapidamente a alta tensão e emitir uma mensagem de aviso.Quando o sensor de temperatura falha ou não está conectado, uma mensagem de aviso é emitida.
Há um relé limitador de temperatura no forno de aquecimento por indução de média frequência.Quando a temperatura excede 120 graus, o relé é liberado e o aquecimento é interrompido.
(6) Fácil configuração dos parâmetros de teste.Faixa de configuração de temperatura 0～120℃, faixa de configuração de tensão CA
500 ~ 2200V, faixa de ajuste de tensão DC de 300 ~ 500V.
(7) O uso de display LCD de tela grande, com luz de fundo, display claro.Interface amigável homem-máquina, basta seguir as instruções do menu chinês, comandos de entrada, o instrumento pode realizar o teste automaticamente.E armazene e imprima automaticamente os resultados dos testes.
(8) Relógio em tempo real, data e hora do teste podem ser salvos, exibidos e impressos com os resultados do teste.
(9) Função de calibração do copo de eletrodo vazio.Meça a capacidade elétrica e o fator de perda dielétrica do copo vazio do eletrodo para avaliar a limpeza e a condição de montagem do copo vazio do eletrodo.Os dados de calibração são salvos automaticamente para facilitar o cálculo preciso da capacitância relativa e da resistividade CC.

Parâmetros técnicos

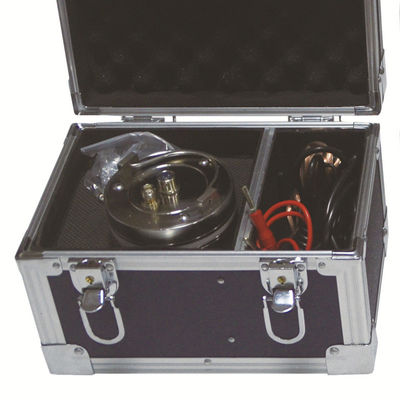

ele principais parâmetros técnicos do copo de óleo

(1) Distância entre alta e baixa pressão 2mm
(2) Capacidade elétrica do copo vazio 60±2PF
(3) A frequência industrial de tensão máxima de teste 2000V
(4) Perda dielétrica do copo vazio tgδ＜1×10-4
(5) capacidade líquida de cerca de 40ml
(6) Material do eletrodo de aço inoxidável
(7) Volume 70mm(D)×120mm(A)
