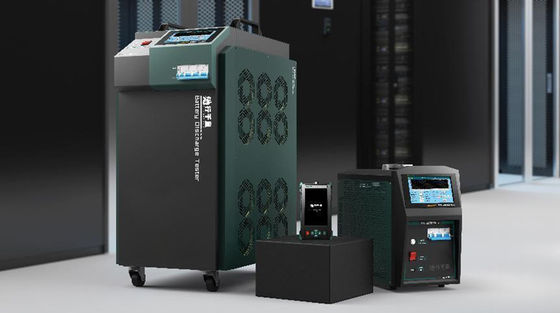

equipamento de testes do laboratório do verificador da carga 100V/50A-Battery & da descarga



Descrição do produto do equipamento de testes do laboratório

O verificador da carga/descarga da bateria é um instrumento do teste de eficiência elevada recentemente desenvolvido por nossa empresa para rapidamente resolver a experiência da descarga da verificação do bloco da bateria, o teste residual da capacidade do bloco da bateria, a inspeção de única unidade, e a manutenção diária da bateria. O instrumento adota tecnologia de carregamento e de descarregamento avançada do controle no país e no estrangeiro, e é projetado especialmente para a bateria que carrega, descarregando-se, cíclico carregando e descarregando testes de acordo com as características do carregamento e de descarregamento de baterias acidificadas ao chumbo e de lítio. O verificador pode monitorar a tensão da bateria, a corrente de descarga, a duração da descarga, a capacidade da descarga e os outros parâmetros durante o processo da descarga no tempo real; o instrumento adota um sistema operacional encaixado inteligente e apoia a transmissão de dados sem fio para realizar os trabalhos em rede dos testes da bateria, que facilitam a manutenção e a gestão do bloco da bateria e mais científicas, assim estendendo a vida útil do bloco da bateria. Pode ser amplamente utilizado em várias indústrias tais como uma comunicação, a energia elétrica, a torre, os fabricantes da bateria, empresas novas do veículo da energia, estrada de ferro, metro, petroquímico, etc. Com as vantagens da operação fácil e do carregamento seguro e do descarregamento, é a ferramenta de teste ideal para testes da operação e manutenção de sistema da C.C.

Característica do produto do equipamento de testes do laboratório

• A descarga do produto que usa o resistor positivo polimérico do coeficiente de temperatura (coeficiente de temperatura positivo polimérico) referiu como o PTC, o dispositivo pode jogar um papel protetor no circuito quando o impulso atual é demasiado grande, demasiado de alta temperatura, com função da autoproteção da sobrecarga (como procurar um caminho mais curto), aumentos do valor da resistência da sobrecarga agudamente, para limitar a corrente para evitar dano aos componentes no circuito. Quando a falha é removida, a temperatura do dispositivo do PTC automaticamente deixa cair e retorna a um baixo estado da resistência, com um fator de segurança alto, evitando o fenômeno encarnado e uma adaptação ambiental mais forte, fazendo o processo inteiro do teste da descarga mais seguro e estável.
• O painel de controlo principal adota o processador central de capacidade elevada importado do BRAÇO de STMicroelectronics: o desempenho estável, projeto de alta frequência, poderoso, duplo da redundância do processador central no processo da descarga, o processador central principal é responsável para a operação e o processamento das instruções, o processador central secundário é responsável para a monitoração do alarme e controle de processos, quando há uma situação de emergência, os processadores centrais principais e secundários O processador central principal está responsável para o cálculo da instrução e o processamento, quando o processador central secundário for responsável para a monitoração do alarme e controle de processos. Em caso de urgência, os processadores centrais principais e secundários travarão a saída ao mesmo tempo

Desenho físico do processador do painel de controlo Fig.1

• tela táctil da cor 7-inch verdadeira: 7 polegadas LCD a alta definição com uma definição de 1024x800 podem ser usadas para indicar visualmente histogramas, tabelas, gráficos, relatórios dos dados, documentos da ajuda, etc. O painel de toque é um painel de toque resistive do filme composto multilayer militar da categoria com a capacidade antiparasitária forte, especialmente apropriada para a interferência eletromagnética e a interferência transiente do pulso geradas por centrais elétricas, por salas da bateria e por carregadores de alta frequência. A operação do menu e o interruptor da página podem ser executados diretamente através do tela táctil, e a operação inteira é simples e clara.
• Tem a função de carregar e de descarregar o molde do pré-ajuste do parâmetro: seis moldes de uso geral do parâmetro do teste são incorporados, e os dados do molde podem ser salvar após a falha de energia. Após o ajuste, contanto que seus parâmetros não forems, sido sempre eficaz, salvar o problema de ajustar muitos parâmetros cada vez que você começa acima. Encontre os ajustes do parâmetro de tipos diferentes de baterias. O teste pode ser começado diretamente após o poder sobre. Não há nenhuma necessidade de ajustar frequentemente parâmetros. O teste é começado realmente com a uma chave, fazendo o teste simples e eficiente.
• O módulo da monitoração da unidade adota LORO wireless+RS485 prendeu a transmissão: compatível com monitoração do nível de tensão da unidade 2V/4V/6V/12V quatro. E a fonte de alimentação incorporado, sem fonte da alimentação externa. Cada módulo sem fio pode monitorar 12 baterias ao mesmo tempo, que é mais simples do que o modo de conexão tradicional onde cada módulo monitora somente 4/6 das tensões individuais. Há dois modos de uma comunicação, sem fio e prendido, que podem ser comutados de acordo com a situação atuais (nota: o único módulo de monitoração é opcional)

• A análise de dados do terminal de PC e o software profissionais da gestão são equipados: pode realizar a mineração profunda dos dados de teste gerados pelo equipamento, incluindo a única curva da tensão, grupo inteiro de curvas da tensão, grupo inteiro de curvas atuais, único gráfico de barra, tabela dos dados do tempo real, proteção de senha do software informático superior, conclusão experimental e outras funções, e pode automaticamente gerar relatórios do formato de documento de Excel/palavra de acordo com exigências e cópia e arquivá-los.

• Armazenamento de dados poderoso e conveniente e função alternativa: O espaço do armazenamento de dados 8GB é construído dentro, que pode armazenar mais de 1000 grupos de carregar e de descarregar dados, e suporta funções tais como a vista, a análise e a supressão de dados históricos. Um disco instantâneo de 16GB USB é equipado com a máquina, que pode transferir os dados do processo do teste ao disco instantâneo de USB após ter introduzido o no porta usb do dispositivo, e para tomar então a USB o disco instantâneo ao PC para a gestão do backup da análise de dados e de dados através do software informático superior.

• Vista da curva dos dados históricos: com a função da curva dos dados históricos da relação da gestão de dados, você pode ver e perguntar os arquivos de dados incorporados sob a forma das cartas e dos oscilogramas, assim como zumbe dentro, zumbe para fora, esquerda do movimento e direito dos oscilogramas dos ângulos múltiplos






• Uma variedade de condições da terminação da descarga do teste podem ser ajustadas, incluindo a capacidade da descarga, duração da descarga, única baixa tensão, baixa tensão do grupo inteiro. Depois que toda a condição do teste é estada conforme, a descarga estará parada automaticamente, assim como sobretensão, sobrecarga, temperatura excessiva, armazenamento de dados anormal, conexão reversa de terminais do teste da tensão e outras exposições de alarme da falha do teste.

• Uma variedade de condições de carregamento da terminação do teste podem ser ajustadas, incluindo a capacidade da descarga, a duração de carregamento, o único limite superior de baixa tensão, e o limite superior da tensão inteira do grupo. Carregar será parado automaticamente quando algumas das condições do teste são estadas conformes.

• Tem a função da ativação e do reparo: o pacote pode ativar a substância ativa do vulcanization negativo do elétrodo com a função da ativação, dá um ciclo a carga e a descarga, reduz a diminuição da capacidade, e melhora a vida da bateria.

• Função da calibração do auto: o instrumento é equipado com a tensão e a função atual da correção da calibração, que podem calibrar os resultados da medida no local. O erro de medida pode repetidamente ser calibrado e corrigido para assegurar a precisão da medida. Esta função é especialmente apropriada para o uso quando há uma exigência para a consistência entre leituras de instrumento e instrumentos do campo.
• A única relação de monitoração do instrumento apoia a vista dos únicos dados da tensão em maneiras múltiplas: a única tensão da bateria é recolhida no tempo real e indicada em duas maneiras, a saber, em histograma/tabela, para a conveniência da avaliação e da análise, e para a conveniência intuitivamente de indicar o estado da tensão da bateria.

Parâmetros de Echnical do equipamento de testes do laboratório

Parâmetros de Echnical
Modelo do produto	sistema de bateria 110V
tensão da descarga	80-132V
Tensão de carregamento	95-150V
Corrente de descarregamento	0-50A
Corrente de carregamento	0-40A
Características funcionais do instrumento
Função da exposição	tela táctil de 7-inch LCD, definição 1024x800
Precisão da medida da tensão	±0.5%FS+0.1V
Precisão atual da medida	±1%FS+0.1A máximo: 100A
Única precisão da exposição de tensão	0.01V
Função sem fio da patrulha (opcional)	Compatível com monitoração de tensão do monômero 2V/6V/12V. Cada módulo de monitoração sem fio pode monitorar 12 monômeros ao mesmo tempo
Precisão da exposição de atual do carregamento e de descarregamento	0.1A
Capacidade do armazenamento de dados	Construído dentro: FLASH 8Gbit; Armazenamento 16G externo
De transmissão de dados	RS485*3; USB*1
Modo de funcionamento	Tensão constante/poder atual/constante constante, controle paralelo/escravo possível
Desempenho da proteção (alarme do LCD reminder+buzzer)
Função da proteção do anfitrião	Proteção da parada programada provocada pela temperatura excedente, sobre atual e fora do controle atual
Função reversa da proteção da conexão	Alerta acústico e ótico do alarme para a conexão da polaridade
Proteção anormal	Falha de energia da linha elétrica e do cabo principal
Sobre a proteção da temperatura	Construído na temperatura que detecta a ponta de prova, quando a temperatura excede o ℃ 75, o dispositivo parará de automaticamente descarregar-se
A emergência para a proteção	O interruptor externo do interruptor do ar para a emergência para a proteção
Ambiente do trabalho
Modo da dissipação de calor	Forçado - refrigerar de ar
Temperatura	Variação da temperatura de funcionamento: - temperatura de armazenamento de 5~50 ℃: - ℃ 40~70
Umidade	humidade relativa: 0~90% (40±2℃)
Altura	米 altitude≤4000 avaliado
Fonte de alimentação de trabalho
Tensão	Sistema do fio da fase monofásica três: C.A. 220V (– 20%~+30%), frequência: 45~65Hz;
A tensão suporta o teste	Entrada-embalagem: 2200Vdc 1min
	ENTRADA/SAÍDA: 2200Vdc 1min
	Saída-embalagem: 700Vdc 1min
Segurança	EN610950
Dimensões do instrumento
Tamanho do anfitrião (milímetros)	483*230*400
Peso	22KG
Fiação do cabo	O cabo rápido conecta a tomada (vermelha mais o menos preto), tamanho: milímetro atual do ² * 3m, 1 positivos e 1 negativos

































































































































carga 100V50A-Battery & para descarregar Tester.pdf
