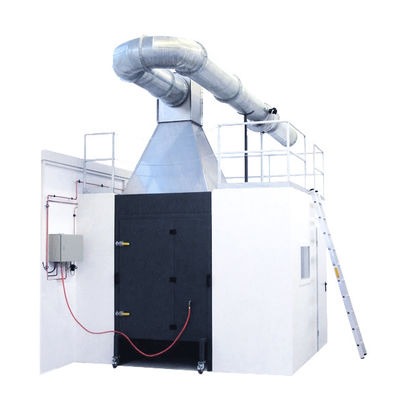

Único equipamento de teste ardente da chama, câmara do teste de fogo de 16L/Min SBI

EN13823 Equipamento de Teste de Inflamabilidade de Item Único de Queima (SBI)

Descrição do instrumento

É adequado para testar a resistência ao fogo de materiais/produtos de construção em item único de queima (SBI). Testes de reação ao fogo para produtos de construção – Produtos de construção, excluindo pisos expostos a ataque térmico por um único item de queima.

Características:

1. A parte central da máquina são componentes importados: como equipamentos de análise de dióxido de carbono e oxigênio.

2. Estilo e desempenho da interface operacional equivalentes aos do FTT do Reino Unido, alguns desempenhos são melhores.

3. Manutenção fácil, rápida, substituição de peças posteriores do que FTT, no mínimo menos 50% a 70%, não haverá problemas de manutenção.

4. Com gabinete de controle integrado importado.

Especificações

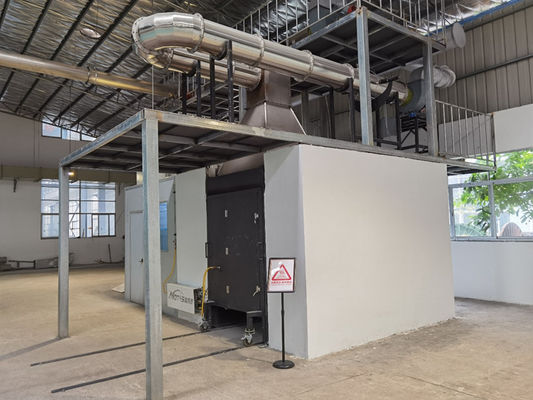

1. Composição: este equipamento de teste inclui laboratório de combustão, sala de controle, 2 carrinhos pequenos, tubo de exaustão, estrutura fixa, sistema de coleta de gases de combustão, dispositivo de sistema de medição integrado, dispositivo de coleta e análise de dados, dispositivo de controle de suprimento de gás.

2. Câmara de combustão: comprimento (3,0 ± 0,2) m × largura (3,0 ± 0,2) m × altura (2,4 ± 0,1) deve ser feitaem Bricks.

3. Com tijolos e placa de silicato de cálcio A1 composta de câmara de combustão padrão, o forno de teste deve ser instalado localmente;

4. No topo da sala há um capuz coletor e um tubo de fumaça conectando a tubulação de amostragem. O calor de liberação da combustão e os produtos da combustão da amostra são descarregados do tubo de exaustão durante o teste.

5. Câmara de combustão em uma parede com uma abertura, fácil de entrar no carrinho pequeno, sob o espaço de saída de ar natural do carrinho; placa de teste vertical em ambos os lados da superfície frontal dos dois lados foram abertos na janela de observação.

6. Fonte de ignição, colocada no carrinho no canto vertical do queimador de caixa de areia de propano de 31KW em ângulo reto (comprimento lateral 250MM altura 80MM).

7. A posição do carrinho é colocar a abertura do carrinho na parte de trás do carrinho apenas para fechar as aberturas na parede da câmara de combustão. Para distribuir o fluxo de ar uniformemente ao longo do piso da câmara de combustão, uma placa perfurada (perfurada) é disposta na entrada de ar na parte inferior do carrinho Diâmetro 8mm, área aberta representou 60% da área total).

8. Com fixador de governança ajustável, carregar e descarregar amostras é muito conveniente.

9. Queimador de caixa de areia: um no piso do carrinho (queimador principal), o outro fixo na coluna do quadro, gás propano através do queimador de caixa de areia e produz saída de calor de 30,7 ± 2,0kW.

Medição de oxigênio: SIEMENS analisador

O sistema de aquisição de dados de registro pode coletar concentração de oxigênio, concentração de monóxido de carbono, temperatura, densidade de fumaça, taxa de liberação de calor, taxa de perda de massa, etc., pode ser armazenado.

Padrões de teste
EN 13823

Testes de reação ao fogo para produtos de construção – Produtos de construção, excluindo pisos expostos a

ataque térmico por um único item de queima.

EN 13501-1

Classificação de incêndio de produtos de construção e elementos de construção.

O fornecedor deverá fornecer documentação de conformidade e certificados.

Escopo de Fornecimento

O sistema SBI completo deverá incluir:

Sala de Teste SBI

- Sala de teste completa de acordo com os requisitos da EN 13823

- Construção não combustível

-Adequado para instalação de espécimes em forma de L

- Dimensões internas de acordo com os requisitos padrão

- Porta de acesso e janela de observação

- Sistema de montagem de amostras

⸻

3 .Sistema de Queimador

O sistema deverá incluir:

- Queimador de Caixa de Areia SBI

- Sistema de suprimento de gás propano

- Sistema de calibração do queimador

- Regulador de pressão de gás

- Medição e controle de fluxo de gás

- Sistema de desligamento de segurança

Capacidade de queimador necessária: Aproximadamente 30 kW

5 .Sistema de Medição e Análise

O sistema deverá incluir:

Medição de Liberação de Calor

Parâmetros necessários:

- Taxa de Liberação de Calor (HRR)

- Liberação Total de Calor (THR600s)

- Cálculo FIGRA

Medição de Fumaça

Parâmetros necessários:

- Taxa de Produção de Fumaça (SMOGRA)

- Produção Total de Fumaça (TSP600s)

Análise de Gás

Necessário:

- Analisador de Oxigênio (O₂)

⸻Analizador de dióxido de carbono (CO₂)

- 6 .Sistema de Aquisição de Dados

O software deverá fornecer:

- Monitoramento em tempo real

- Gravação automática de dados

- Geração de relatório de teste

- Curvas de tempo-temperatura

- Curvas de HRR

- Curvas de fumaça

-Cálculo automático de:

- FIGRA

- THR600s

- SMOGRA

-TSP600s

Taxa de amostragem mínima: ≤ 10 Hz
