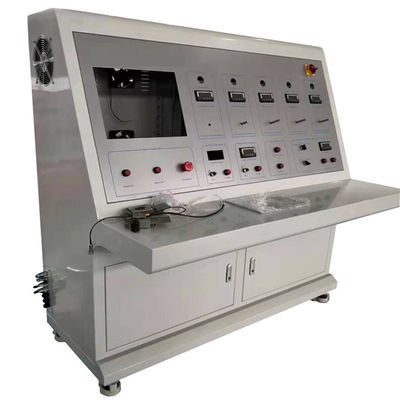

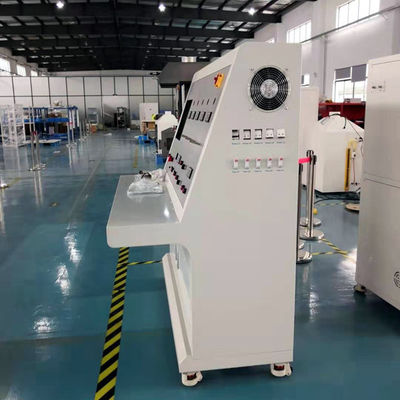

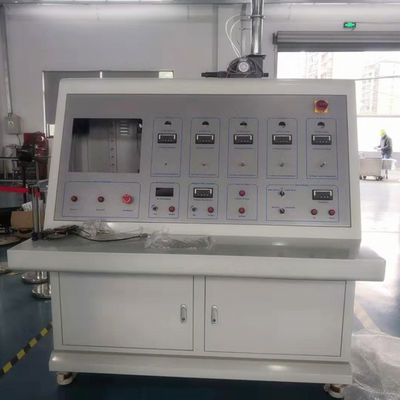

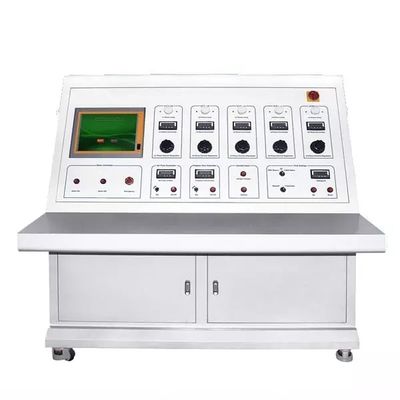

Verificador da resistência de fogo do fio e do cabo

Introdução de produto

Este instrumento do teste a ser usado testando os cabos exigidos manter a integridade do circuito quando assunto para atear fogo apenas ou fogo com choque onde a condição de teste é baseada na chama com uma saída de calor controlada que corresponde a uma temperatura pelo menos de 750˚C ou ao fogo com choque em uma temperatura pelo menos de 830 °C.

Parâmetros técnicos

fonte 1.Heat: Tipo queimador da fita de AGF de gás do propano
2.Structured com 3 fileiras de furos transversais, largura dianteira média do queimador: 15mm, diâmetro de furo: 1.32mm, distância entre o centro: 3.2mm.
3.A lustrou a fileira do furo no furo piloto para a preservação da chama em ambas as caras da placa do queimador.
os pares termoelétricos 4.Two são instalados horizontalmente 45mm separados esquerdos e direito da linha central do queimador verificar a temperatura.
os controladores do fluxo 5.Mass para regular o fluxo do gás e de ar, a precisão não são menos de 1,5%.
6.Software pode mostrar o caudal etc. da temperatura, do propano e do ar da calibração do queimador.
a corrente 7.The está fornecida por um transformador trifásico da estrela com a suficiente capacidade manter a tensão exigida do teste quando a integridade do circuito não pode ser mantida.
indicador da conexão 8.Conductor (indicador do diodo emissor de luz) para formar uma corrente.
o valor da tensão 9.The é ajustado automaticamente pelo software e ajustado por um controlador do painel.
a exposição 10.Digital dos dados da corrente e da tensão, precisão da corrente é 0.001A.
proteção 11.Current usando o fusível com 2A.
os dados da medida do tempo real 12.The de toda a corrente e tensão são recolhidos pelo computador, e as curvas da corrente e da tensão são geradas.
a integridade do circuito 13.When não pode ser mantida, a lâmpada indicadora correspondente é extinguida, o computador determina automaticamente o estado e grava o tempo, e manda o alarme sadio e claro.

Características do produto

1. O dispositivo do apoio da amostra será tal que a bainha ou a extremidade protegida do cabo ou da amostra do cabo são apoiadas horizontalmente. Uma extremidade da amostra é apertada por uma braçadeira fixa para impedir o movimento, e a outra extremidade apoia a amostra, cabo ou a parte média do cabo é apoiada por dois que o metal soa 300 milímetros distante. O anel do metal e outras peças de metal do dispositivo de apoio são bem fundamentados. O diâmetro interno do anel do metal é aproximadamente 150 milímetros, e a barra redonda com um diâmetro de 10±2 milímetro é usada.
2. A fonte de ignição é queimador americano da fita do propano de AGF com comprimento do bocal de 500mm e provê de bocal uma largura nominal de 15mm. O bocal tem três fileiras de diâmetros nominais desconcertados de 1.32mm e de uma distância de centro de 3.2mm. Há um em cada lado do bocal. Os furos pequenos servem como guia furos para manter a combustão da chama, e a tolerância dimensional é ±5%;
3. O controlador importado do fluxo maciço regula o fluxo do gás e de ar, e a precisão de leitura não é menos de 1,5%;
4. a válvula de diminuição importada da pressão pode fornecer uma pressão da tomada de 0.1Mpa±3pa;
5. o calibre de pressão importado, pode fornecer a amplitude da pressão 0-200kpa;
6. par termoelétrico importado da ômega com um diâmetro de 1.5mm para a calibração da temperatura do queimador;
7. Pode ajustar o tempo ardente do teste, e eliminam automaticamente o gás;
8. o software do teste do padrão, pode indicar a temperatura da calibração do queimador, fluxo do propano, fluxo de ar;
9. O teste é aplicável aos cabos com tensão avaliado de 0.6/1.0 quilovolts e abaixo;
10. Durante o teste, a corrente usou-se para a inspeção da continuidade passará através de todos os condutores do cabo. Esta corrente é fornecida por um transformador trifásico da estrela. O transformador tem a suficiente capacidade manter a tensão exigida do teste quando a corrente do escapamento é permitida. No outro extremo da amostra, cada condutor ou cada grupo de condutores são conectados a um dispositivo apontando (indicador do diodo emissor de luz) para formar uma corrente através de que os dados podem ser obtidos no software informático;
11. O ajuste da tensão pode ser incorporado pelo computador, ajustou automaticamente o valor da tensão. A tensão pode igualmente ser ajustada através dos botões do painel;
12. A proteção da corrente de circuito do teste adota um fusível e conforma-se ao tipo de D II especificou em GB 13539,5. Fusível 2A padrão. Fácil substituir. E use interruptores diminutos importados para proteger cada circuito do teste;
13. Todos da corrente e da tensão os dados do cabo do teste são passados através do instrumento secundário, indicado digitalmente, a precisão atual do teste é 0.001A, e a corrente real é 0.25A é a melhor corrente do teste;
14. Os dados da medida do tempo real de todas as correntes e tensões são recolhidos pelo computador e geram as curvas da corrente e da tensão, mostrando as curvas da corrente e da tensão de cada cabo sob condições do fogo, e determinando o desempenho da resistência de fogo. A análise mais aprofundada do cabo em função do tempo do fogo pode ser feita. Os dados finais são armazenados em um banco de dados de computador e um relatório padrão é gerado para o acesso fácil;
15. A calibração da temperatura da chama antes do teste, o par termoelétrico blindado importado é calibrada, a temperatura da calibração é recolhida pelo computador no mínimo 10 minutos, e o modo do fogo é selecionado no computador. De acordo com o modo da fonte do fogo, o computador executa o cálculo de estado estacionário da amostra e da diferença de acordo com a temperatura recolhida, e dá um relatório da verificação. Salvar o relatório e armazene-o no banco de dados para assegurar a confiança e a autoridade da verificação;
16. Durante o teste, o gás e o ar auxiliar são ambos os controladores do fluxo maciço, e o Venturi é misturado, o computador controlo automàtica a válvula de fluxo, e os dados são gravados no tempo real no banco de dados. O computador controlo automàtica o gás e a relação de ar auxiliar para fazer inteiramente a combustão, produzindo uma chama estável e estabilizando a temperatura da chama;
17. Quando o circuito é energizado normalmente, cada circuito adota a luz indicadora importada. Quando a linha está incompleta sob a circunstância da chama, o indicador correspondente do circuito está extinguido. O computador determina automaticamente o estado atual e controla o alarme sadio e claro.

Aplicação: O verificador do fogo do fio e do cabo é usado para testar a resistência de fogo do cabo para a fiação ou a grade, e queimaduras em uma chama não menos o de 750 do ° C e 950 ° C para testar a integridade do cabo para manter o circuito.

Padrões

IEC: 60331-11&12:2002 DO IEC, 60331-21~23:1999 DO IEC
O teste do IEC 60331 para cabos elétricos sob condições do abeto circuita a integridade
Fogo 11 de 60331 partes do IEC apenas em uma temperatura da chama pelo menos de 750˚C
Cabos de 60331 partes do IEC 21 da tensão avaliado até e incluindo 0.6/1kV
Fogo 12 de 60331 partes do IEC com choque em uma temperatura da chama pelo menos de 830˚C
IEC 31Fire de 60331 partes com cabos de choque da tensão avaliado até e incluindo 0.6/1kV
Dimensão: 1750 milímetros (W) x 680 milímetros (d) x 1400 milímetros (h)
Peso: 160kg

Exigências da instalação

Elétrico: Fase da C.A. 380V 3, 50/60Hz, 30A
Temperatura ambiental: 10°C de funcionamento a 35°C
Sala de testes: 3.000 milímetros (W) x 3.000 milímetros (d) x 3,000mm (h)
Gás: Ar e propano
