Armário da combustão da seita 1080.1~1080.14 do equipamento de testes UL1581 do fogo grandes/caixa combustão de Carge

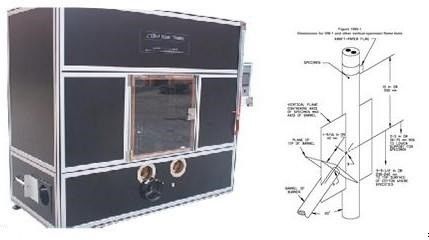

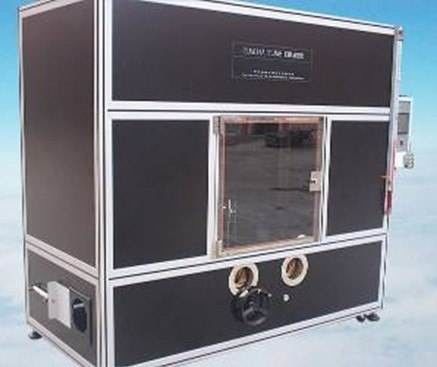

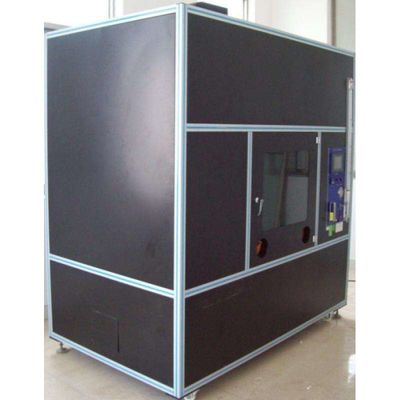

Grandes armário da combustão/caixa combustão de Carge

Usos

O grande armário da combustão/grande câmara de combustão é restritamente de acordo com UL1581 o padrão da seita 1080.1~1080.14, e cumpre inteiramente com (V-ertical-espécime) o teste da chama VW-1. Economicamente aplicável e amplamente utilizado pela indústria do fio e do cabo
Princípio experimental: Os parâmetros do grande armário da combustão/grande câmara de combustão são como segue: O teste inteiro é realizado em um laboratório com um volume de 4,32 medidores cúbicos. Método do teste: ajuste a altura da chama, coloque a parte superior da chama sob a parte de teste, queimadura por 15 segundos, extinga-a por 15 segundos, repita-ao teste após 5 vezes e para verificar a queimadura da parte de teste, ajuste a época ardente, a época extinguindo e o número de repetições, e automaticamente de funcionamento.


Parâmetros técnicos

Câmara de combustão de I
1. Espaço eficaz: 2.4m (comprimento) * 1m (largura) * 1.8m (altura)
2. dimensões: 2.4m (comprimento) * 1m (largura) * 2.5m (altura)
3. material: 1. externo: a estrutura quadrada da armação de aço, engrossou o cozimento eletrostático da placa de aço de 1.5mm escuro - pintura verde; 2. interno: pintura preta de cozimento eletrostática.
4. janela de observação: 1. Duas janelas push pull à esquerda e direito; 2. a janela de vista é de vidro moderado; 3. cercando com o SUS304 de aço inoxidável; 4. tamanho: 730mm (altura) * 420mm (largura).
5. janela da operação: 4
1. tamanho interno do espaço: ф150mm; 2. periférico: afiação de aço inoxidável de 3.0mm; 3. selado para luvas de couro longas do braço, comprimento: 600mm; 4. dimensões periféricas totais: ф220mm.
6. sistema de exaustão: 1. Dois exaustores espirais; 2. selou a placa push pull é 2.0mm de aço inoxidável; 3. deslizando os sulcos são fornecidos em ambos os lados; 4. Um grupo de dispositivos de controle remoto: A. Dois cabos entrançados de aço B. Duas polias
7. entrada de ar: 4
1. tamanho: ф160mm; 2. selou a placa push pull é placa de aço inoxidável de 2.0mm; 3. Está deslizando sulcos em ambos os lados.
8. suporte inferior:
1. tamanho: 2.4m (comprimento) * 1m (largura) * 0.7m (altura); 2. Uso ferro de ângulo de 60mm * de 60mm * de 4mm, cozimento estático escuro - pintura verde; 3. polia do pé: seis com polia 4 uma do fechamento.
9. equipamento de iluminação: umas anti-névoa e lâmpada do círculo da fumo-prova

II seção de controle
1. Um ajuste de queimadura de queimadura da indicação 2.: 0-99.99 segundos ajustaram arbitrariamente 3. A indicação do flameout é 1. ajustes da De-ignição: 0-99.99 segundos ajustaram arbitrariamente a contagem 5. de queimadura: 0-999999 vezes ajustaram arbitrariamente 6. Com automático, queimando-se, de-queimando-se, função de contagem 7. Com função vertical/horizontal 8. da conversão. Com função automática 9. da ignição. Com ignição manual/automática da função 10. da conversão é um método de alta pressão da ignição. A peça do teste é conectada ao controle, usando uma tomada da aviação, e o contato é muito próximo.


III peça do teste
1. bocal: 1. O ângulo é 20 graus 2. Uma válvula de regulamento interna 3. da chama. Uma válvula de regulamento exterior da chama o ponto de contato interno da chama é identificada por meio de régua 1 do comprimento do teste da régua 1. da marcação da bandeira da régua 5. uma baixa 1 suporte do teste do dispositivo de medição 8. da chama: a. material: placa de aço depois que o processamento fino coze a cor da pintura B.: 9. pretos puros. A caixa do teste é feita de SUS304 de aço inoxidável. Parte inferior do quadro do teste: placa de aço de a.2.0mm duas partes do tamanho do B.: cor do × 450mm de 700mm (comprimento) (largura) C.: pintura preta de cozimento estática projeto independente 12 do teste vertical e horizontal de 11. A caixa do teste é equipada adicionalmente com um embocador longo do braço. A marca ardente horizontal é 3
Em quarto, controle de fonte do gás: 1. gás: Traga seus próprios, ele é recomendado usar o medidor de fluxo do metano 2.: 1 (Dwyer VA20430, EUA) calibre de pressão de 3. U-tubos: 1 (Dwyer Empresa, EUA 1230-36) 4. traqueia da junção de T 5. do gás: para a traqueia de alta pressão

Que são os tipos diferentes de testes de fogo?
Testes de fogo – tais como a reação e a resistência aos testes de fogo dos materiais e as estruturas, e os testes de desempenho de componentes e sistemas da supressão de fogo (por exemplo extintores e sistemas de extinção de incêndios), da detecção e os sistemas e os cabos de alarme, e de sistemas de ventilação do fumo e do calor.
