Empacote máquina ardente do teste do cabo para a chama - as experiências ardentes retardadoras do fio e do cabo

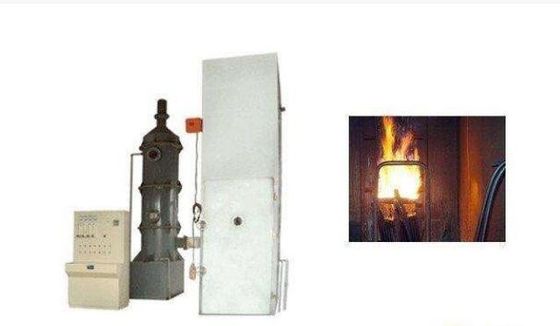

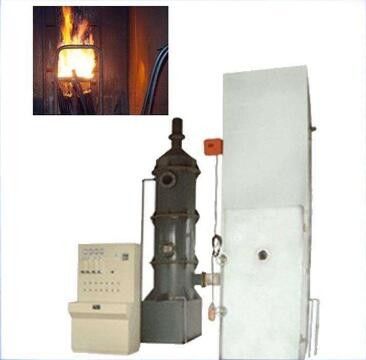

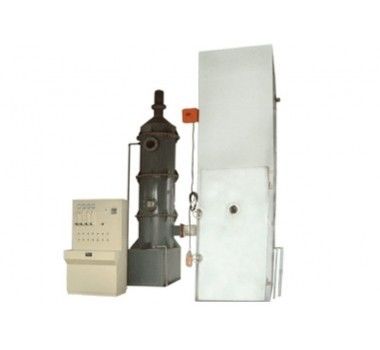

Máquina de queimadura do teste do cabo do pacote

Usos

Apropriado para a chama - experiências ardentes retardadoras do fio e do cabo

Parâmetros técnicos
1. dispositivo experimental
1,1 câmara do teste: O dispositivo experimental será uma autossuficiente caixa da largura (1000 ± 100) milímetro, da profundidade (2000 ± 100) milímetro e da altura (4000 ± 100) milímetro. A parede traseira e ambos os lados da caixa do teste devem ser calor isolada com um coeficiente de transferência térmica de aproximadamente 0,7 W? m-2? K-1, uma placa USU304 de aço inoxidável de 1,5 milímetros de espessura, e uma fibra mineral de isolamento grossa no meio, 1,5 de 65 milímetros para a parte externa. Placa USU304 de aço inoxidável grossa do milímetro
1,2 fonte de ar:
1.2.1 a entrada de ar é equipada com um velocímetro digital do vento da velocidade de ar, e o caudal do ar do ar é (5000±500) L/MIN.
1.2.2 depois que o teste é terminado: Se a amostra ainda se está queimando para de uma hora depois que o fogo é parado, um alarme está emitido e a combustão é parada forçosamente pela chuva.
Dispositivo
1,3 tipo de aço da escada: aço USU304 redondo inoxidável material (500 ± 5) da escada de aço larga de aço larga do milímetro da largura da escada do padrão do milímetro (800 ± 10)
dispositivo da purificação de 1,4 emissões:
1.4.1 a parte superior da caixa do teste é equipada com um anemômetro digital para assegurar-se de que o caudal do vento seja menos do que 8M/S, que não afetará o fluxo de ar na câmara do teste.
1.4.2 coleção do fumo e dispositivo de lavagem das emanações: SUS304 de aço inoxidável com um diâmetro de 800mm e uma altura de 3500mm.
2, fonte de ignição
Tipo 2,1: A fonte de ignição incluirá um ou dois bico de gás do propano com seus medidores de fluxo e misturadores associados do Venturi. A superfície do fogo será 244 placas de metal lisas com um diâmetro de 1.32mm. A distância de centro destes furos é 3.2mm, que é desconcertada em três fileiras, cada qual é 81, 80 e 81, distribuídas no substantivo que o tamanho está na escala de 257 x 4,5 milímetros. Além, uma fileira de furos pequenos é formada em ambos os lados da placa derespiração, e estes furos de guiamento podem manter a combustão estável da chama. Cada queimador deve ser equipado com um dispositivo exato para controlar a taxa de afluência do propano e do ar. O medidor de fluxo do rotor ou o medidor de fluxo maciço podem ser usados
2,2 o lugar da fonte de ignição o queimador deve ser colocado horizontalmente (75±5) o milímetro da superfície dianteira do espécime do cabo, 600±5 milímetro da parte inferior da câmara do teste, e simétrico com a linha central da escada de aço. O ponto de fonte da luz do queimador será ficado situado no centro entre os dois travessões da escada e pelo menos dos 500mm de aço da gama mais baixa do espécime.
