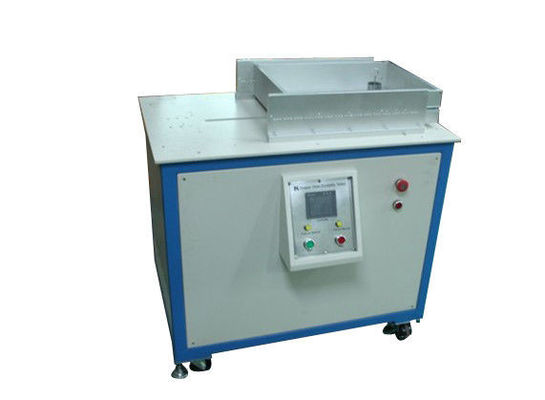

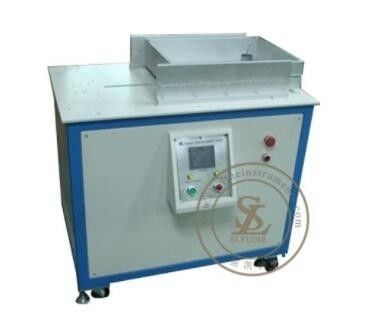

O PLC controla o verificador do ciclo da durabilidade das corrediças da gaveta do equipamento de testes da mobília

Equipamento de ensaio de móveis de controlo PLC Slides de gaveta Teste de ciclo de durabilidade

Informações sobre o produto

O Tester de Durabilidade de Slides de Gavetas é projetado para testar os slides de gavetas, secretárias, mesas, armários e guarda-roupa.
Capazes de controlar o tempo de ciclismo, o controlo da velocidade constante, o controlo da frequência, o controlo do curso

Parâmetro técnico

a.Ar comprimido - 6 kg/cm2.

b. Motor AC para controlar a altura de 250-1000 mm.

c. cilindro pneumático - cilindro de dupla ação com interruptor magnético e curso máximo de 600 mm ((regulavel).O cilindro deve ter a fixação para segurar qualquer tipo de alça da gaveta para abrir/fechar a gaveta sem exercer força sobre o sistema da gaveta..

d. Painel de controlo/consola, constituído por:

• Fornecimento de energia: 240 Volts:13 A mps: 50HZ
• Botão do interruptor ON/OFF
• 6 - dígitos Contador eletrónico de predeterminação ((EPC))

- O EPC vai registar cada traço do cilindro até seis dígitos.

-Parará a operação de teste para o curso pré-definido.

- O EPC mostrará o número de batidas obtidas durante o ensaio.

- EPC também capaz de traçar o número de ciclos quando a interrupção de energia ocorre e capaz de dissipar a leitura real e continuar a contar quando a operação é retomada.

- O single mantém-se até o contador ser reiniciado.

Nota:Um curso conta como um ciclo.

i.Testes de ciclo de elementos estendíveis (ANSI/BIFMA X5.9-2012, cláusula 15)

ii.Testes de ciclo de elementos estendíveis (ANSI/BIFMA X5.5-2014, cláusula 10)

iii.Durabilidade dos elementos de extensão (BS EN 16122:2012, n.o 7.5.3)

Especificações

1. Dimensão dos slides: 140-500mm/

2Operação manual

3- Potência recíproca da gaveta: motor de engrenagem de 120 W/

4- Sistema de controlo controlo PLC, ecrã táctil.

5Velocidade de ensaio:0.25m/s (regulado) /

6.Corrida de ciclo da gaveta: fechado-aberto 140-500 mm (pode ser especificado pelo cliente)

Aplicações

• Fabricantes de mobiliário de escritório¢ Teste de lâminas em secretárias, arquivos e unidades de armazenamento

• Produtores domésticos de móveisAvaliar gavetas de armários de cozinha, armários de quarto e objetos de banheiro

• Laboratórios de ensaio de móveis¢ Realização de ensaios de certificação e garantia da qualidade de acordo com as normas BIFMA e EN

• Fornecedores de escorregadores de gaveta¢ Validação da durabilidade e da vida útil dos produtos para os clientes OEM

• Serviços de controlo da qualidade¢ Inspecção de entrada e amostragem de linha de produção de conjuntos de móveis acabados

• Equipas de I&DComparar os desenhos, os materiais e os sistemas de lubrificação dos slides em condições de ciclo controladas

• Agências de inspecção de terceiros¢ Realização de avaliações independentes da durabilidade para a comunicação de conformidade

Perguntas Frequentes

P: Para que é utilizado este equipamento?
Este testador avalia a durabilidade e a vida útil dos caixotes instalados em secretárias, armários, armários,e mobiliário de armazenamento, simulando abertura e fechamento repetidos em condições controladas.

P: Como funciona o processo de ensaio?
Um cilindro pneumático segura a alça da gaveta e abre e fecha automaticamente a gaveta a uma velocidade e comprimento de curso programáveis.Um contador electrónico monitora cada ciclo e interrompe o ensaio quando o número pré-definido é atingido.

P: Que normas este equipamento cumpre?
O testador suporta os métodos de ensaio especificados na norma ANSI/BIFMA X5.9-2012 (cláusula 15), na norma ANSI/BIFMA X5.5-2014 (cláusula 10) e na norma BS EN 16122:2012 (cláusula 7).5.3) para a durabilidade dos elementos estendíveis.

P: Que tipos de gavetas ou escorregas podem ser testados?
A unidade acomoda escorregadores com comprimentos de tração de 140 mm a 500 mm e lida com vários tipos de gavetas.A fixação é projetada para segurar as alças de gaveta padrão sem exercer força sobre o sistema de gaveta.

P: O que acontece se a energia for interrompida durante um teste?
O contador eletrônico mantém a contagem de ciclos através de interrupções de energia e retoma a contagem a partir do mesmo ponto quando a energia é restaurada, para que você nunca perca o progresso do teste.

P: Posso ajustar a velocidade de ensaio e o comprimento do curso?
Sim. velocidade de teste é ajustável até 0,25 m/s e comprimento do curso pode ser definido entre 140 mm e 500 mm com base em suas necessidades de slide específicas.

P: Que indústrias utilizam tipicamente este equipamento?
Fabricantes de mobiliário de escritório, fabricantes de mobiliário doméstico, laboratórios de ensaio, fornecedores de caixas de deslizamento, departamentos de controlo de qualidade e agências de inspecção de terceiros.
