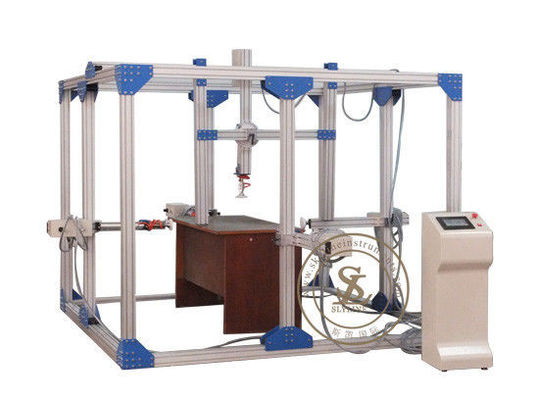

Equipamento de testes da mobília do tela táctil de BIFMA X5.1 PLC+, equipamento de testes da estabilidade para tabelas e troles

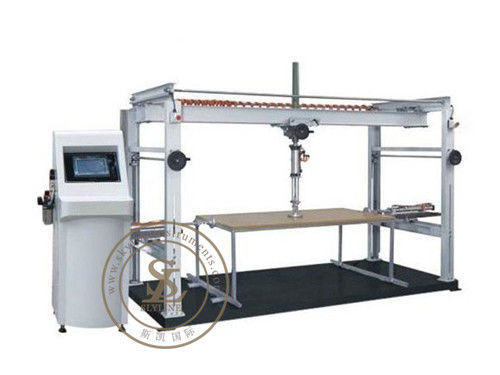

Máquina de testes da força e da estabilidade do equipamento de testes da mobília IS5967 para tabelas e Trollys

Características

1 equipa o cilindro pneumático de 5 grupos que é 1 dispositivo vertical ajustado e o grupo 4 calibra a velocidade & a pressão separadamente. O curso é 500mm
O freio de 2 quádruplos do dispositivo vertical pode ser parte dianteira e parte traseira do ajuste & para cima e para baixo (100mm~900mm)
O freio de 3 quádruplos do dispositivo horizontal pode ser ajuste para cima e para baixo & à esquerda e certo, pode cooperar com a posição diferente do teste.
4 tem o furo de diversos parafusos das fileiras no painel inferior do verificador que é conveniente instalar o acessório diferente ou condição de teste fixa
5 equipou o lugar rápido do acoplamento na frente do freio pneumático para cada grupo que é conveniente mudar a carga ou o aperto diferente.
o tela táctil de 6 cores & o controlador do PLC, fácil operam a relação, a imagem latente da exposição e o mais incômodo para o operador.

Esta máquina do teste é usada testando a força e a estabilidade das tabelas e dos trollys. Pode fazer seguintes testes

Testes de força

1. Teste de carga estática vertical
2. teste de carga sustentado
3. teste de carga estática horizontal
4. teste de impacto do vertical


Testes de estabilidade:

1. Teste de estabilidade vertical
2. teste de impacto horizontal.

Parâmetro técnico

a.Frame (Alluminium)

-6 cargo vertical - 4 fixados. posição 2 ajustável ao longo do comprimento do quadro (3m) para guardar o cilindro horizontal

-5 barra transversal horizontal -4 fixado. 1 posição ajustável ao longo do comprimento do quadro (3m) e da altura (2m) para guardar o cilindro vertical, a posição ajustável & a altura

b.Size: 2m×3m×2m (H)

almofada de c.Loading (exigência dos BN das BS) & peso 91kg do saco (exigência de BIFMA)

d.Type do cilindro: Cilindro de efeito duplo

força de e.Maximum: Newton 2000

cilindro horizontal da unidade f.1

- Para aplicar uma força horizontal para a inclinação e os pés/testes do deslize.

- Unido ao sistema da polia (ajustável & removível

- Altura ajustável (500-1800mm) & posição horizontal (ao longo do comprimento do quadro, 3m)

- Comprimento de curso: 500mm

cilindro do vertical da unidade g.1

- Para aplicar uma força vertical para o resto, testes traseiros do resto da tabuleta e do braço

- Posição ajustável ao longo da barra transversal (2m)

- Comprimento de curso: 500mm

h.High e ajuste de posição, posto

i.Voltage: C.A. 220V 50/60HZ da fase monofásica

ar de j.Compress: ² de 6kg/cm

botão de k.Control

- Botão DE LIGAR/DESLIGAR

- Exposição da carga

- Exposição do ciclo - 6 - dígito

- Tempo de armazenagem da força: 1 minuto (teste de força)

l.Stopper - para conter a base da mobília da espessura deslizante de 12mm.

Especificação

Padrões de testes
EN 527-3, EN581-3 e BIFMA X5.1, IS5967

Teste da durabilidade do 1725:1998 7,3 do EN
Durabilidade do 1725:1998 7,5 do EN da borda da cama
Teste de carga estática vertical do 1725:1998 7,6 do EN
