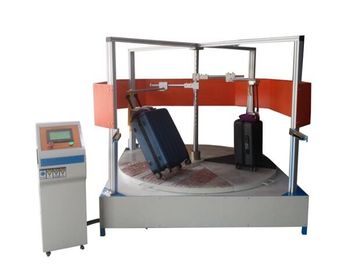

Máquina do teste da condição de estrada da bagagem do controle do PLC multi com o motor variável da frequência da precisão

Máquina do teste da condição da Multi-estrada da bagagem

Informações sobre o produto

Instrumento do teste da condição de estrada da bagagem, rolo do teste do cimento. Diâmetro: (216±2) o milímetro, com uma barra de aço aumentada com uma largura convexa de 30mm e uma espessura convexa de superfície de 3mm (r=0.5mm) na superfície do rolo, o comprimento de rolo do teste é maior do que a roda máxima da corrida da paralela da amostra do teste. Espaçar (aproximadamente 600mm). A fórmula do rolo do teste do cimento é: areia (areia média): o cimento (42,5, P.0) = 3:2, lá não deve ser nenhum favo de mel, superfície da superfície cinco, bolhas de ar. Os dois rolos do teste do verificador da dobro-barra devem estar no mesmo nível, a distância entre os dois rolos do teste pode ser ajustada, e os dois rolos do teste gerenciem em sentidos opostos. Pórtico fixo. Em 45°±2° do plano horizontal, as matrizes têm um trilho do apoio que possa ser movido para cima e para baixo para fixar a amostra do teste, e um gancho da haste da tração na parte superior. Limitador. Pode ser ajustado de modo que a amostra possa ser fixa na mesma posição desde o início à extremidade do teste. Dispositivo de controle. A velocidade ajustável, ajustou o curso total, tempo de resto no curso do teste, com função de memória.

Uso

É usado por pessoais do R&D e por pessoais do controle da qualidade para avaliar a condição do uso da bagagem ao andar, para conduzir o teste de passeio contínuo, para testar a roda da amostra, o eixo, quadro da roda, haste de laço, qualidade da caixa, e para calcular o desgaste da roda.

Padrões da aplicação
Modo de controle: Controle do PLC, modo de operação da relação homem-máquina. O número de quilômetros do teste pode arbitrariamente ser selecionado, com ajuste do tempo e função de memória intermitentes da falha de energia.

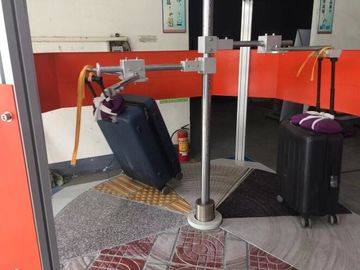

Simulação do pavimento: pavimento fino do cimento de 30%, pavimento grosseiro do cimento de 30%, pavimento da alvenaria de 20%, pavimento de mármore de 9%, estrada cega de 9%, colisão de velocidade de 1%, esgoto de 1%.
Velocidade de funcionamento: 0-4Km/h, parada para 10min cada operação de 2Km, pode ser ajustado.
Pórtico fixo: modo da dois-roda, modo de quatro rodas.
Poder de trabalho normal: motor variável da frequência da precisão.
Tamanho da máquina: 1.88M*1.8M*1.64M (W*D*H).

Teste métodos
1. coloque a amostra na máquina do teste e coloque a roda no rolo do teste. Retire a haste da tração toda a maneira e pendure-a no gancho. A amostra sem a haste da tração será levantada no gancho ou na barra transversal com o punho ou o punho do lado (tomam partido o espanador, a correia da tração do lado), e no ângulo da caixa (pacote) e do plano horizontal a 45° ±2°, para travar o punho de alavanca e para fixar o bujão.
2. A amostra de quatro rodas deve ser colocada na máquina do teste, e a distância entre os dois rolos do teste deve ser ajustada de modo que as quatro rodas sejam colocadas nos dois rolos do teste e o bujão seja fixo.
3. ajuste a velocidade de funcionamento da máquina do teste: 4km/h, intermitentemente 10min para cada 2km da operação.
4. itinerário do teste: 4km8km12km16km20km, ou teste de acordo com o itinerário especificado.
5. rolo do cimento: o φ (216±2) milímetro dois, a distância entre os dois rolos pode ser ajustado, e o sentido da rotação está oposto a.
6. empurrando as barras de aço: 600 × 3mm do × 30 (× do × D de W H)
7. pórtico fixo: 45°±2° com horizontal
8. velocidade do teste: 4km/h cada 2km, 10min intermitente
9. temporizador: Exposição do LCD
10. dispositivo de controle: a velocidade ajustável, ajustou o curso total, tempo de resto no curso do teste, com função de memória
11. limitando o dispositivo: Pode ser ajustado de modo que a amostra possa ser fixada em uma posição desde o início à extremidade do teste. 12. Fonte de alimentação: 220V50HZ.
