Lugar de origem: | China |
Marca: | SKYLINE |
Certificação: | CE |
Número do modelo: | SL-S12 |
Quantidade de ordem mínima: | 1 UNIDADE |
---|---|
Preço: | negoitable |
Detalhes da embalagem: | Alu.box |
Tempo de entrega: | 7 dias de trabalho |
Termos de pagamento: | T / União, T Ocidental, MoneyGram |
Habilidade da fonte: | 1 UNIDADE |
SKYLINE: | Verificador da borda afiada | Padrões: | ISO 8124-1 EN-71, ASTM F963 |
---|---|---|---|
Peso: | 3,5 quilogramas | Dimensões: | 290x180x115 milímetro |

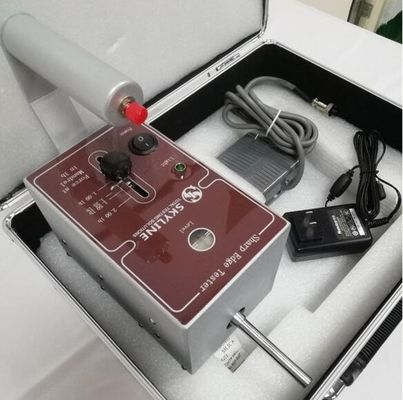

Acessórios: | unidade de carregamento, interruptor de pé, um rolo da fita de PTFE, placa de base | Garantia: | 18 meses |
Realçar: | Câmara de ensaio de estabilidade,verificador da durabilidade do balanço |

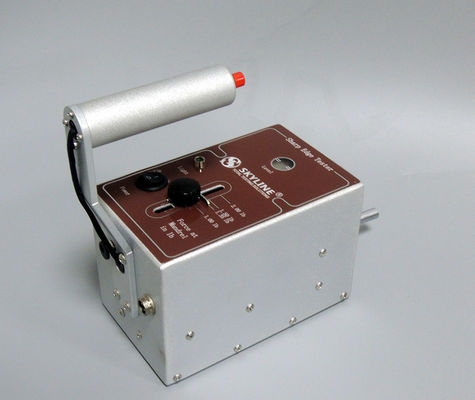

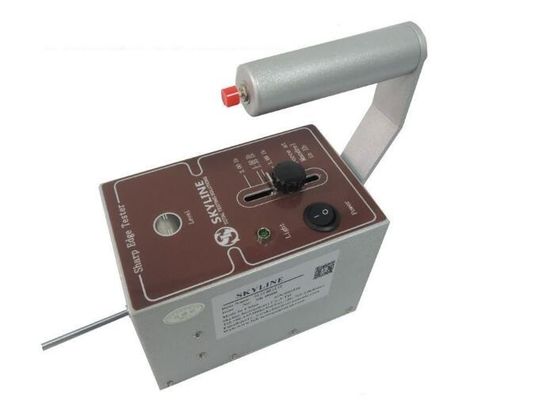

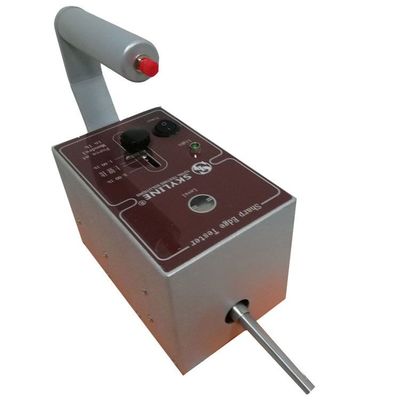

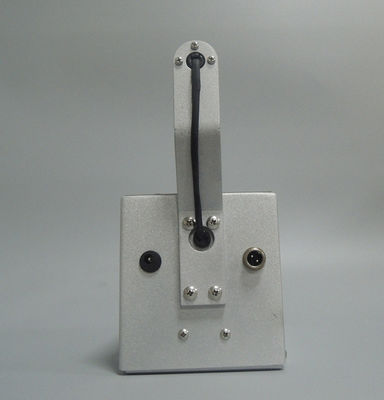

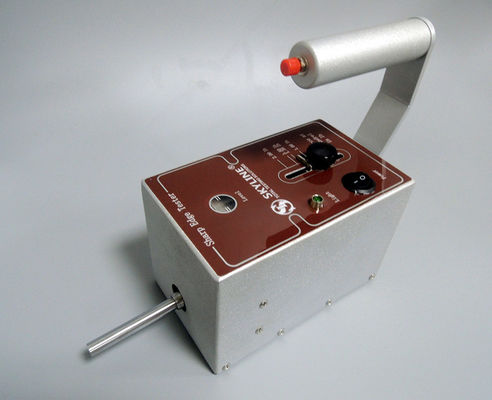

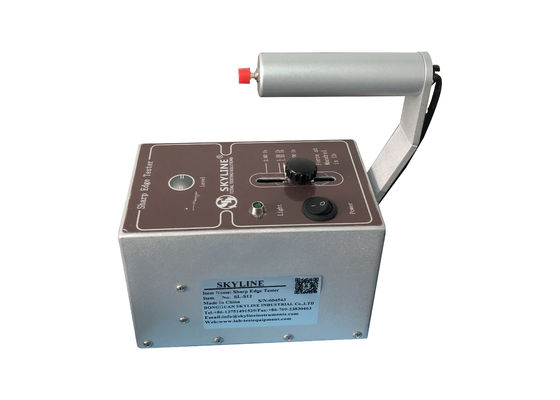

O ISO 8124-1 1.35LB fixou o verificador da borda afiada da força para produtos das crianças
Aplicação
Usado para determinar se a borda de um brinquedo ou de um artigo é uma borda afiada com um risco ilógico de ferimento.
Informações sobre o produto
Para determinar se as bordas acessíveis em brinquedos são prováveis causar ferimento. Uma fita autoadesiva de PTFE é unida a um mandrel, que seja girado então para uma única revolução de 360 graus ao longo da borda acessível que está sendo testada. Se a fita está cortada ao meio ou mais por muito tempo de comprimento (aproximadamente 13 milímetros), a borda está identificada como uma borda afiada perigosa. Os brinquedos pretendidos para o uso das crianças sob 8 anos velho são sujeitos a esta exigência antes ou depois dos testes do uso & do abuso.
Princípio do teste
O eixo de aço usado para simular os dedos das crianças precisa de ser endurecido. A dureza de superfície de Rockwell deve ser nenhuma menos de 40, a aspereza de superfície não deve ser maior de 0,40 mícrons, e o diâmetro deve ser 9,35 milímetros de ± 0,12 milímetros. Uma camada de fita simulada da pele artificial foi aplicada perpendicularmente a um eixo de aço envolvido com colagem simulada da pele artificial com uma força de 6 N (1,35 libras). O eixo de aço era tangente constante no ± 4 mm/sec de 23 mm/sec. A velocidade é girada para de uma semana. Verifique a borda do teste para cortar (para cortar) o papel simulado do esparadrapo da pele artificial. Se cortado (corte), a borda testada é definida como uma borda afiada potencialmente perigoso.
Resultados do uso e do julgamento do verificador da borda afiada
1. Una a fita adesiva de PTFE ao mandrel como necessário, e gire então o mandrel ao longo da borda acessível testada por 360°. Certifique-se da fita adesiva do teste gravidade-esteja corrigida.
Se a bola pode passar o molde do teste completamente. O comprimento do corte. Calcule a porcentagem do comprimento da fita cortada. Julgamento: Se a fita adesiva é cortada por 50%
Rachada, a borda é considerada ser uma borda afiada.
2. A borda a ser testada será a borda acessível determinada após o teste da acessibilidade da peça ou do componente do brinquedo.
3. Se a borda touchable do brinquedo no conjunto não pode ser testada, no caso de simular o brinquedo no conjunto, a borda acessível pode ser removida e testado separadamente.
4. A chave ao teste da borda afiada é como fixar a borda detectada e assegurar-se de que o mandrel seja perpendicular à borda, e não há nenhuma fase entre o mandrel e a borda durante o teste.
Para esportes.
5. Durante a rotação do mandrel, deve-se assegurar-se de que a pressão aplicada ao mandrel seja continuamente estável.
Especificação
Tamanho
|
(L*W*H) 29*19*10cm
|
Peso
|
3.5Kg
|
Velocidade
|
1.00±0.08 In/s
|
Força fixa
|
1.35LB
|
Material
|
de aço inoxidável
|
Acessórios
|
A fita longa PTFE de Tiefo grava um grupo de interruptores de pé, um carregador do poder, um operating manual
|
Padrão
|
ASTM F963 4,7, EN 71-1 8,11, 16 CFR 1500,49, ISO 8124-1 5,8,
|
Parâmetros técnicos
1.Diameter do mandrel giratório mostrado na tabela 1:
Padrão | EN71-1 | ASTM F 963/16CFR1500.49 |
Valor nominal | φ (9.53±0.12) milímetro | polegada do φ (0.375±0.005) |
Valor medido | φ9.450mm | polegada φ0.3720 |
valor 2.Measured da força mostrado na tabela 2:
Padrão | EN71-1 | ASTM F 963/16CFR1500.49 |
Valor nominal | (6±0.5) N | 1,35 lbf |
Valor medido | 6.00N | 1,35 lbf |
velocidade 3.Rotate do mandrel giratório mostrada na tabela 3:
Padrão | EN71-1 | ASTM F 963/16CFR1500.49 |
Valor nominal | (23±4) mm/s | (1.00±0.08) inch/s |
Valor medido | 19.3mm/s | 0.760inch/s |
4.Roughness do mandrel giratório mostrado na tabela 4:
Padrão | EN71-1 | ASTM F 963/CFR150.49 |
Valor nominal | μm ≤0.4 | ≤16 micro polegada |
Valor medido | 0,15 μm | 5,9 micro polegadas |
Verificador da borda afiada e ponto afiado Tester.pdf
Como você testa bordas afiadas?
A borda estará identificada como afiado se corta completamente através da fita para um comprimento da polegada não menos de 1/2 (13 milímetros) em toda a força até 1,35 libras (6,00 newtons). (2) procedimento. (i) a borda da amostra a ser testada será guardada de maneira tal que não se mova durante o teste.
Relação video da operação do verificador da borda afiada:
https://www.youtube.com/watch?v=TREo3kIsqVc
