Fornalha ardente vertical do teste do equipamento de testes da inflamabilidade do ISO 3008-2007

Fornalha ardente vertical do teste do equipamento de testes da inflamabilidade do ISO 3008-2007

Aplicação

Apropriado para o teste de fogo das portas e dos conjuntos cegos do rolo instalados na abertura de membros verticais da separação; como portas articuladas, portas do pivô, portas deslizantes horizontais, portas deslizantes verticais, (incluindo portas deslizantes ligadas e portas secionais), teste de resistência de obturadores de rolamento, o outro deslizamento do fogo, portas de dobradura, portas de aleta, painéis que podem se mover na parede.

Conformidade com padrões

de acordo com portas do teste fogo do ISO 3008-2007 de “e conjunto” de “métodos do obturador de rolamento do teste fogo para construir o elemento mim: Exigências gerais do teste”; de acordo com NFPA de “método do teste de fogo da porta fogo”

Parâmetros técnicos

1. Composição do instrumento: fornalha do teste de fogo, sistema de medida do fluxo do gás, sistema de medida da temperatura e medida e sistema de controlo da pressão.

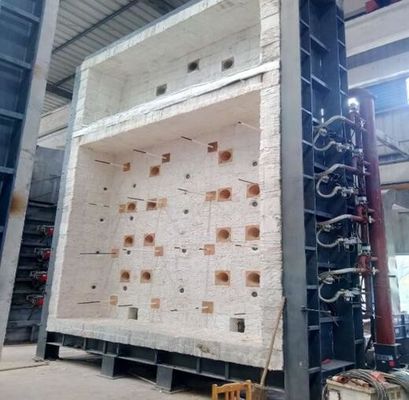

2. fornalha do teste de fogo: para a fornalha vertical do teste, tamanho 3M x1.2M (longo) x3M (profundo) (alto) (pode ser personalizado)

3. Estrutura da fornalha; o quadro da construção de aço é usado para formar a parede de fornalha com o tijolo refratário no meio do quadro da construção de aço. O lado interno da parede de fornalha é feito do material de isolação térmica resistente de alta temperatura com uma densidade maior do que 1000kg/M3. O lado exterior é envolvido com aço da cor, a espessura do material do forro de fornalha é 65mm, e a temperatura do teste da temperatura na fornalha é até 1250°C. que a fornalha é produzida, instalada e de alinhamento e testado em nossa fábrica, e desmontado no recarregamento apropriado de acordo com a função do pré-ajuste de sua empresa. As peças são empacotadas e transportadas no reboque.

4. O uso do combustível: gás natural (usuário-possuído)

Sistema de medida da temperatura

1. Par termoelétrico na fornalha: A fornalha adota um K-tipo par termoelétrico do silicone do níquel-cromo-níquel com um diâmetro de fio de 2.0MM de acordo com GB/T 16839,1, uma embalagem de aço inoxidável resistente ao calor com um material resistente ao calor no meio, e uma extremidade quente. O comprimento da luva de projeção não é menos de 25MM, um total de 5, a precisão da temperatura é <>

2. Medida da temperatura de superfície do malogro: um par termoelétrico de 0.5mm com um diâmetro de 0.2MM e um diâmetro de 12MM em uma placa de cobre redonda, de acordo com o grande par termoelétrico do silicone do níquel-cromo-níquel especificado em GB/T16839.1. Deve cobrir forros do asbesto com um comprimento e uma largura de 30MM e uma espessura de 2.0MM. Um total de 28

3. Medida média da temperatura: 8 pares termoelétricos, apropriados para GB/T7633-2008 e GB/T17428-2009

4. Medida da temperatura máxima: 20 pares termoelétricos podem medir a porta dobro com a laje com uma largura máxima de 1200mm.

5. Par termoelétrico móvel: medido pelo termômetro infravermelho

6. Par termoelétrico interno: 4 pares termoelétricos, apropriados para medir a temperatura interna do canal de ventilação.

7. Medida da temperatura ambiental: Um par termoelétrico revestido com um diâmetro de 3,0 milímetros é usado, que se conforme ao grande K-tipo par termoelétrico do silicone do níquel-cromo-níquel especificado em GB/T16839.1.

8. Medida da pressão na fornalha: ponta de prova de medição T-dada forma, ± de medição 2pa da precisão. três

9. Sistema da carga: usando um sensor da pressão para medir

10. Instrumento de medição da deformação: usando o dispositivo de medição eletrônico da deformação

11. Ponta de prova do entalhe: feito de acordo com o padrão GB/T9978.1

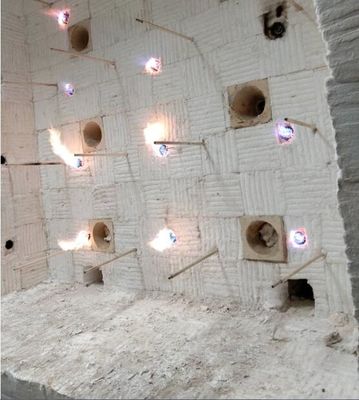

12. Bocal ardente: 8 queimadores de alta velocidade são encaixados nas paredes de fornalha em ambos os lados, 4 em cada lado. Fornece o calor necessário aquecer acima a fornalha.

13. Fumo da exaustão: Três furos de exaustão são instalados na parede de fornalha no verso da parede de fornalha para conectar atrás ao conduto, e o gás de conduto no corpo da fornalha é descarregado. Controle a pressão.

14. Vendo o furo do fogo: Há dois furos do fogo na parede de verso do corpo da fornalha para observar a superfície do fogo e a chama da parte de teste durante o teste.

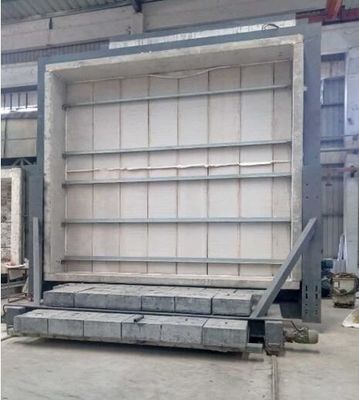

15. Dispositivo de carregamento: Adota um carro, que seja 3.5M altos e 3.0M largos, e é composto de um corpo de carro e de uma plataforma da parte de teste. O corpo de carro é projetado com as quatro rodas à terra, que podem ser movidas no trilho. A plataforma do teste: armação de aço quadrada de 3.0m*3.0m. Durante o teste, a plataforma da parte de teste com a parte de teste foi levantada no corpo do veículo com uma grua elétrica, a seguir o carro foi empurrado para a posição do teste e fixado, e o teste foi começado então.

16. Peça de controle elétrica: O software da configuração dos magnetocardiogramas e o PLC programam usando o computador industrial integrado encaixado. Incluir: a relação de controle principal, a relação da curva da temperatura da fornalha, a relação da temperatura da parte de teste, a relação do registro de história e a determinação do parâmetro conectam.

17. Teste a superfície coberta da fornalha: aproximadamente 20 medidores quadrados
