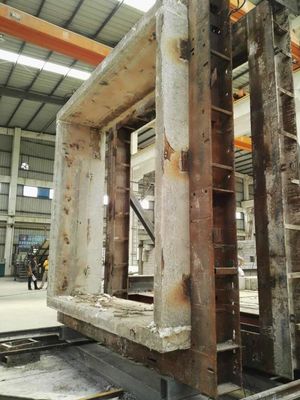

Fornalha componente durável do vertical do teste de equipamento de testes da inflamabilidade EN1363/fogo da construção

Fornalha componente durável do vertical do teste de equipamento de testes da inflamabilidade/fogo da construção



Uso

O EN 1363 é principalmente exigências visadas da resistência de fogo dos materiais de construção que terminam componentes sob a alta temperatura.



Introdução de produto

O projeto da fornalha do teste de fogo cumpre com as exigências relevantes de EN1363-1, hidrocarboneto 1363-2 curva-se e padrão de ISO em testes de desempenho do fogo para componentes do material de construção e é similar a Sintef (Noruega), a LGAI (Espanha), a PSB (Singapura), a OTIS (França), a Vetrotech (Suíça), a International de Chiltern (Reino Unido), a fogo de AGCFlatglass (Bélgica) Bodycote Warrington (Reino Unido), a centro da detecção de fogo de Extremo Oriente (China) e a Thomas Sino-Wright (Dubai). O equipamento especialmente é projetado e melhorado sobre muitos anos criar um método seguro e exato de testar as várias configurações de amostra e os componentes necessários da câmara de combustão. Os vários tipos de espécimes restritivos do teste podem ser colocados na câmara de combustão. quadro. Os controles de dispositivo a resposta da amostra ao aquecimento nas horas especificadas, temperaturas e pressões, com critérios de desempenho específico.

O fogão é produzido, instalado e testado em nossa fábrica, e de acordo com sua função pré-ajustada, é desmontado nos pacotes apropriados para a carga pesada e transportado em reboques.

A parede de fornalha será pulverizada com a pintura resistente ao calor azul do martelo, de acordo com os regulamentos atuais configura o sistema tranquilo.

As temperaturas testadas fornalha até 1250 °C.



Parâmetros técnicos



Forro de fornalha:

Geralmente, 1400 tijolos isolados classe são alinhados com isolação da terra diatomaceous e materiais super-isolados, de baixa temperatura em determinadas áreas, usando 42% tão denso como possível em todas as áreas perigosas e em áreas da base do combustor apropriada para a conexão do cimento. O tijolo da alumina, o forro interno fornecerá a suficiente isolação durante o teste de uma alta temperatura de 6 horas.



Substituível, denso, de grande resistência, o material do molde, tijolos refratários pré-fabricados, será fixado em torno da construção de aço na parte dianteira da câmara de combustão. Os refratários pré-fabricados que veem o porto são construídos derramando um material refratário de pouco peso em um escudo estrutural de aço que possa ser removido do exterior se for necessário para o reparo. A abertura da câmara de vídeo pode ser usada em vez do porto da visão do material refratário para serir as exigências de cliente.



Os seções transversais dos três drenos do conduto são circulares, cada um que contém uma represa. As três represas são estruturas de aço inoxidável de primeira qualidade circulares e seus eixos são refrigerados com água. O conduto que alinha aqui é um material biodegradável da fibra cerâmica.



Armação de aço:

O escudo é feito do aço suave e da chapa metálica estruturais e projetado ser um sólido, estrutura não-deformada. As placas reforçadas fornecem furos para queimadores, vidro de vista, pares termoelétricos, pressão, e pontos de monitoração. O projeto da armação de aço é assegurar-se de que sua função do uso esteja considerada. A natureza durável do dispositivo assegura sua longevidade no ambiente de teste.



A fornalha é fornecida em três porções que podem ser montadas no local.



1) Fundição de aço do apoio e trabalho do ferro fundido

A superfície vertical é aparafusada a um perfil contínuo do ferro fundido na estrutura da câmara de combustão e projetada ser removível. Um rebaixo é formado na carcaça para receber e manter o material de suficiência cerâmico embutido usado para selar o quadro restritivo vertical, que é fixado com quatro conjuntos de suporte da cunha/rolo.



2) Amortecedores controlados motorizados da pressão

O gás entrará nos canais verticais na parte traseira da fornalha com três aberturas e irá então a um conduto do terreno comum. As três represas são movidas a motor e controlam a pressão na câmara de combustão. O fechamento de ar água-é refrigerado e exige clientes fornecer a fonte e a drenagem de água.



3)Equipamento de combustão

Forneça o equipamento de combustão como segue:

12 bocais do queimador de gás para a ignição na amostra surgem

12 tubos de ar flexíveis

12 tubos flexíveis do gás

12 válvulas de borboleta manuais do ar

primeira ordem duplo-combinada 12 eletromagnética e válvulas de regulador de pressão

12 tomadas do gás

regulador do gás zero de baixa pressão de 12 cargas

3 válvulas de controle principais abertas proporcionais elétricas do ar/gás

12 grupos de dispositivos de controle automáticos da segurança de queimador de gás com ignição de faísca e componentes UV

12 velas de ignição

Tipo detectores de 12 U.V. de chama

1 interruptor da diferença da pressão de ar

1 interruptor de pressão negativa

1 interruptor da sobrepressão

2 interruptores de pressão do gás

1 grupo do ar e do gasoduto ao fogão

1 válvula manual do cano principal do desligamento do gás



As caras verticais de 6 queimadores em cada lado de 6 lados são controladas por 3 zonas (4 em cada zona)

A disposição do equipamento de combustão/do equipamento e encanamento da ignição é estabelecida por nossos coordenadores registrados do gás de acordo com os regulamentos do gás que cumprem com os padrões europeus. Sistema separado do flameout do queimador, dispositivo UV, dispositivo da ignição de faísca, dispositivo do bloqueio do interruptor de pressão diferencial, interruptor de pressão do suprimento de ar/válvula de solenoide, interruptor de pressão do gás do alto e baixo, interruptor de pressão negativa, fornalha sobre o interruptor de pressão, o interruptor de pressão do ar da pressão diferencial, o interruptor da luz de começo, o interruptor de limite do fechamento de ar e o sistema da remoção



4)Pares termoelétricos, posições e projeto cumprindo com os regulamentos os mais atrasados

A posição de nove pares termoelétricos na parede traseira da fornalha será especificada. No empacotamento de acessórios auxiliares, nós forneceremos as tubulações apropriadas da liga do níquel-ferro para apoiar os pares termoelétricos que nós fornecemos.



5)Pontos, posições e projeto da pressão cumprindo com os regulamentos os mais atrasados

Dois tubos da liga do níquel-ferro são colocados em cada lado da parede da câmara de combustão, e as extremidades dos tubos estão em uma forma de “T”. Os pontos da pressão tudo serão conectados ao inversor da fiação do campo.



6)Analisador do oxigênio

Os pontos de amostra especificados incluem os tubos de ensaio e os acessórios da liga do níquel-ferro.



7)Portos da visão

Os quatro são ficados situados na parede traseira da fornalha e consistem no vidro resistente ao calor, em refrigerar de ar, em conexão a uma tubulação de fonte e nos escudos térmicos de aço inoxidável. Uma alternativa a este viewport é a abertura da câmera.



8)Trabalhos de eletricidade

Todas as válvulas de solenoide, caixas de controle da segurança, velas de ignição, detectores de chama, interruptores do vácuo e da sobrepressão, as válvulas elétricas e os interruptores de limite do interruptor de segurança serão conectados por nossos coordenadores de instalação à caixa de junção do terminal do fio do campo.



9)Detalhes técnicos

Para uns 3 m x a fornalha de eixo de 3 m, a procura de gás é aproximadamente 260 medidores cúbicos do gás natural pela hora, o gás de petróleo liquefeito é 130 medidores cúbicos pela hora, e a pressão mínima é 21 mbar.

Molhe as exigências, fonte de cobre vermelha da água fria do agregado familiar do padrão 15mm, perto de cada um destas três válvulas de controle da pressão, a fornalha pesa aproximadamente 12 toneladas.



quadro restritivo da Não-carga para o teste vertical

Dimensões internas peso de 3m x de 3m - aproximadamente 5 toneladas (sem amostra)



1. Vista geral

O quadro completo é apropriado para mover-se com o guindaste de ponte dentro da construção. As quatro barras do rolo são conectadas aos suportes da cunha no quadro para fazê-los firmes e seladas à câmara de combustão.



O quadro exterior é um quadro forte feito da placa de aço flexível e protegido pelo calor direto com o refratário high-density pré-fabricado e ancoragem. São projetados ser destacáveis, e dano mecânico ocorre ao testar. Substitua-o apenas. O tijolo tem um furo corretamente posicionado nele para facilitar fixar o espécime. O tamanho interno do quadro restritivo é 3 medidores x 3 medidores.



O dispositivo inteiro tem um pé do apoio de modo que o quadro possa ser instalado em qualquer lugar no laboratório.



Nossa vista geral do sistema de controlo da fornalha é aplicável à fornalha fogo-avaliado completa do teste da construção esboçada nesta especificação, que é uma alternativa entre estas duas fornalhas.

Nós incluímos o controlo e registro de dados automático, controle manual completo, exposição da UEV, e um sistema de medida da capacidade que meça todos os canais de entrada do sensor individualmente e forneça a análise de dados de teste terminal.



O sistema de gravação dos dados tem um total de 240 canais de gravação em 4 posições de gravação e é capaz da medição de todos os tipos principais de conversores da C.C. a K, a N e a R do tipo pares termoelétricos, a calibres de tensão, a sensores da pressão, a sensores do deslocamento, a analisadores de gás, a pilha de carga e a saída do sensor da pressão. A escala a mais alta da entrada acomoda pelo menos 5 VDC e fornece a proteção contra o ESD e as sobretensões. Uma tensão do isolamento de uma C.C. de 3000 V é fornecida entre a entrada da medida e o computador de controle. O sistema de medida pode simplesmente expandir sua funcionalidade.



A saída de todos os canais da medida pode ser capturada em um segundo.



Os dados do tempo real são indicados na sala da monitoração, e pode haver uma segunda exposição ao lado da fornalha, mas este não é incluído nesta fase.

2. descrição de hardware

O coração do sistema é um nível até a proteção IP65 assoalho-estando. Isto inclui todos os relés e lógica necessários controlar a fornalha. Todas as conexões externos são através das glândulas de cabo ou dos canais de cabo correspondentemente avaliados. Os interruptores internos são instalados através dos trilhos do RUÍDO do padrão do setor, com os 4 relés do polo instalados, o cada um com seu próprio indicador e o fechamento. A instalação da relação do microprocessador é realizada usando um sistema análogo e comutando dispositivos de I/O. Uma comunicação externo através da relação RS485 padrão. Todos os interruptores internos e linhas de controle externo cumprem com as aplicações do padrão do setor 24V. Contanto que houver uma possibilidade de derretimento, está instalada ao sistema através dos interruptores e dos dispositivos de proteção diminutos do escapamento.



3. Controle de computador

As circunstâncias exigidas para o controlo automático do computador completo da temperatura e da pressão da fornalha são conectadas ao sistema de controlo através de RS485.



Um computador de controle será que possa fornecer um sistema de gráficos do MB do mínimo 256, o processador fornecido de 2,66 gigahertz, 2 GB da memória, e de disco fixo de 300 GB. O sistema operacional é Windows XP ou vista salvo disposição em contrário.



A conexão RS485 opticamente isolada significa que não há nenhum limite prático entre o computador e o armário de controle. Este computador é usado para indicar a informação da fornalha que incluem a temperatura e a pressão da fornalha, o estado do queimador e a posição da válvula, incluindo pares termoelétricos da amostra e outros sensores tais como saídas deflexionadas.



4. registro de dados utilizando um sistema de registro duplo

Os dados foram gravados no computador acima e durante o teste mostraram dados da análise em tempo real do desempenho da amostra do teste. O dispositivo pode transmitir sua visualização ótica em uma rede informática padrão, e todo o computador conectado a esta rede pode entrar à informação do teste. A facilidade pode ser usada para fornecer dados de teste aos observadores no laboratório. Toda a informação gravada salvar automaticamente a um outro computador.



5. controle manual

A fornalha pode ser operada manualmente. O sistema de ignição completo não está em nenhum dependente da maneira no funcionamento do computador de controle. Pressione a tecla "Iniciar Cópias" clara para iluminar o forno. Uma série de luz indica que a sequência clara progrediu corretamente. Uma vez que todos os queimadores disponíveis são inflamados por um tempo do pré-ajuste de seu painel de controle individual do queimador. Se a fornalha não se inflama dentro deste período, o sistema terá que ser cancelado outra vez. O lugar do gás-ar em cada zona e no motor do freio de ar pode ser ajustado individualmente ou através de um grupo mestre do controle. Durante o teste, a segurança da fornalha é monitorada por uma corrente de dispositivos de bloqueio, cada um com sua própria luz indicadora. Estes bloqueios são travados, de modo que o bloqueio que faz com que a fornalha se feche seja capturado e guardado até a sequência do acendimento da restauração manual. Ao mesmo tempo equipado com o equipamento sadio do alarme.



6. relação da medida

Nossos gravação de dados e sistema de controlo recomendados consistem em um grupo de 60 módulos de canal que constituem um total de 240 canais. Cada módulo de canal 60 é abrigado no seus próprios o cerco industrialmente projetado que é feito sob medida facilmente para alcançar o painel da caixa de junção. O dispositivo pode ser montado a um lugar fixo ou desde que enquanto um dispositivo móvel com um rodízio forneceu pelo quadro do apoio. O módulo é introduzido simplesmente na rede da medida através de um soquete fixado na parede de modo que caiba em torno da fornalha.

Esta rede da medida pode ser expandida para permitir que seus dispositivos sejam usados para outras experiências no laboratório.

A relação fireresistant da medida é projetada converter a tensão da saída da C.C. de todos os tipos de sensores do teste da combustão, tais como pares termoelétricos e sensores da pressão, no formulário digital que pode então ser passado aos sistemas informáticos para a exposição e o armazenamento. Todo o sensor que fornecer uma tensão da saída da C.C. pode ser conectado a qualquer canal.

Os dispositivos de saída atual podem igualmente ser usados com um aumento externo do resistor. A compensação da junção fria é fornecida para todos os tipos do par termoelétrico que incluem variações da temperatura padrão e prolongadas.

O projeto dos conversores de AC-DC usados nestes dispositivos é um conversor de alta resolução, que tenha muitas vantagens sobre outros projetos para medidas de baixa frequência, particularmente a capacidade para programar o ruído bonde apropriadamente selecionando a frequência de amostra. Cada canal pode individualmente ser programado para aperfeiçoar as características da conversão do tipo conectado do sensor.

O circuito do canal igualmente inclui filtros especialmente projetados da entrada para segurar a eletricidade estática alta gerada por determinados tipos de fogo - elementos de teste resistentes. Corridas automáticas da calibração do fundo entre varreduras da medida.

O dispositivo é conectado ao sistema informático através de uma rede RS485 multiponto opticamente isolada, e até 256 dispositivos podem ser conectados por uma única costa de um cabo do twisted pair sobre uma distância de diversos quilômetros. Outros tipos de módulos que podem ser conectados a esta rede da medida estão igualmente disponíveis. Estes dispositivos têm outras características tais como ter menos canais de entrada em cada lugar ou conectam-nas com os relés, os interruptores, e os motores.



7. especificação técnica

Canal	total 240, diferença bipolar
Conector	soquete redondo de 4 milímetros (2 pelo canal). Outros tipos que cumprem as exigências estão disponíveis
Escala da entrada	Tensão de C.C., 5 milivolt, 50 milivolt, 500 milivolt, 5000 milivolt (software programável)
Definição básica	21 bocados
Precisão básica	0,005% FS
Velocidade da medida	1 Senhora a 3 segundos (software programável)
Compensação da junção fria	Compensação absoluta +0.1°C
Relação do computador	Um twisted pair multiponto de 75 ohms RS485
Fonte de alimentação	200-240 VAC ou 100-130VAC ou 24VAC 40 -70Hz
Consumo de potência	7VA
