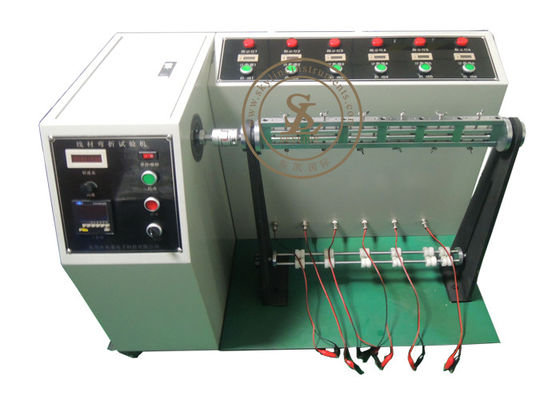

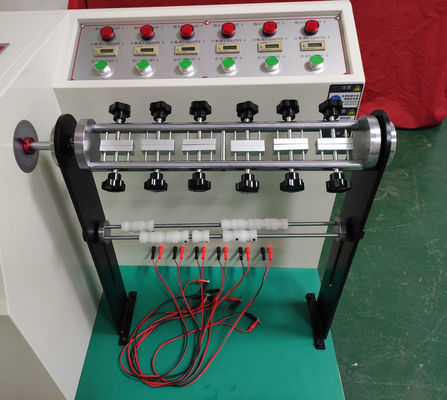

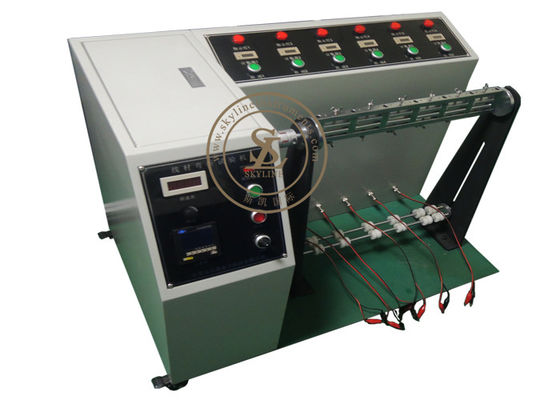

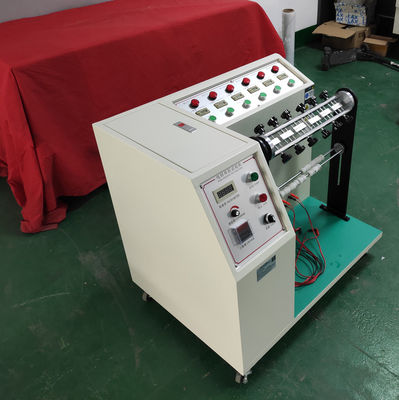

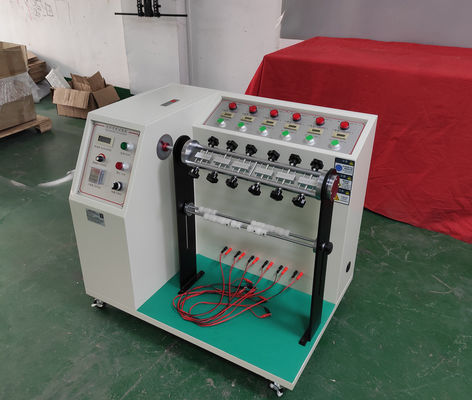

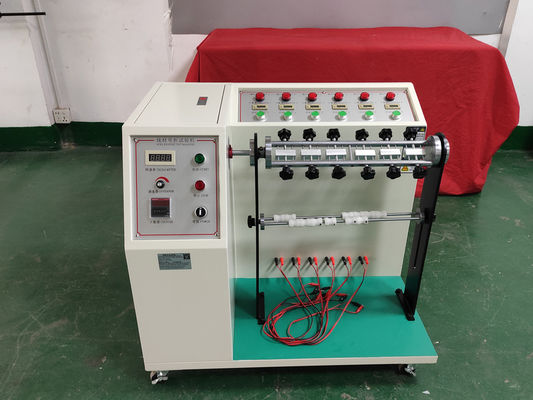

Máquina do teste de dobra do fio do equipamento de testes do laboratório do UL 87, ângulo de dobra 10 - 180° ajustável

Máquina ajustável do teste de dobra do fio do UL 87 do ângulo de dobra SL-T110 10-180°

Uso

O fio de ligação da tomada do teste e a força de dobra do fio, podem automaticamente ser contados ao mesmo tempo mostram a resistência do condutor do fio, a linha quebrada de dobra material do teste, e podem automaticamente parar a operação.

Características

Esta máquina é conduzida pelo motor elétrico da velocidade, que corre lisamente e tem de baixo nível de ruído.

Os componentes-chave são desempenho seguro da importação, uma variedade de seletores aplicam-se, de modo que seu teste exato e frutuoso.

Parâmetros técnicos

Instruções da operação

1, ajuste do ângulo de dobra: Abra a porta da máquina do teste, afrouxe a roda da movimentação do motor e o parafuso da conexão, move o entalhe de corrediça na posição do slider, de modo que o indicador sobre o mecanismo do balanço para testar o ângulo exigido, e então o aperto do parafuso da roda da movimentação e da haste de conexão.

2, serão partes de teste testadas da conexão curto do dois-fio (tais como a linha do multi-núcleo é a conexão curto em ordem igualmente usada, formando um trajeto), e apertado então no dispositivo elétrico do teste.

3, a parte de teste através da alavanca de limite, e como necessário para pendurar o peso dos pesos correspondentes, os dois núcleos do espécime são conectados então com a braçadeira do jacaré na coluna de conexão da estação de trabalho correspondente, a porca de fechamento da alavanca de limite é afrouxada, a altura da alavanca é ajustada para cima e para baixo para cumprir a exigência do teste, e a porca de aperto é apertada e a posição do limite é fixada.

4, teste o número de ajustes: Mantenha o contador total do Qing 0 botões, pressione os botões correspondentes acima, você verá as mudanças digitais do desdobramento do painel LCD, ajustará os tempos exigidos do teste, e então a tampa fechou-se.

5, imprensa os 0 botões do contador de cada estação de teste para cancelar outra vez zero.

6, gerenciem no interruptor de alimentação, e na amostra do interruptor de começo do grupo para começar então, o único interruptor de parada à parada inteira. Pressione o botão do “começo” no painel de controle para ajustar lentamente a velocidade exigida para o teste apontando do regulador. O teste de dobra começa. O teste para automaticamente quando o teste alcança o número predeterminado de épocas

7, o painel da máquina têm a únicos parada/interruptor de parada, quando o interruptor está em um único estado da parada, testando o processo de qualquer grupo de desconexão, a máquina para parar de trabalhar, você podem remover a amostra após a tecla "Iniciar Cópias" para continuar a testar. Quando o interruptor está no estado da parada completa, você precisa 6 grupos de todo o desligados para parar de trabalhar.
