Máquina do teste da densidade de fumo para o fio e o cabo

De acordo com GB/T17651.1~2 e IEC61034-1~2, as primeiras peças do “do dispositivo teste” e segunda parte do “de etapas e de exigências teste” para a determinação da densidade de fumo dos cabos ou de cabos óticos sob circunstâncias específicas. A determinação da densidade de fumo é um aspecto importante de avaliar as características da combustão do cabo ou do cabo, que são relacionados à evacuação dos pessoais e à determinação da proximidade do fogo - extinguindo. Este instrumento é usado principalmente para determinar a concentração de fumo de cabos e de cabos óticos sob circunstâncias específicas e para verificar a densidade de fumo. Sob as condições da chama que queimam-se ou a combustão flameless, o transmitância é usado como uma maneira de comparar cabos diferentes ou cabos sob condições específicas.

Característica

Este instrumento relaciona-se a três aspectos da experiência mecânica, ótica e eletrônica. É um produto mecânico e elétrico da integração. Tem as vantagens da estrutura razoável, do desempenho estável e da operação fácil. Relação da operação de WINDOWS XP, estilo de LabVIEW e mecanismo de segurança perfeito. Durante o teste de resultados da medida da exposição de tempo real e tire dinamicamente uma curva perfeita (através da curva da taxa e do tempo da exposição), os dados pode ser armazenado permanentemente, lido e a saída da cópia, pode diretamente imprimir o relatório.

Software da medida: É dados principais do fumo e a densidade clara, a densidade ótica específica, a taxa de fumo, a taxa de fumo máxima e a densidade de fumo média podem ser testadas na relação da operação de WINDOWS XP +VB6.0. Igualmente tem a relação de funcionamento da calibração, editando, testes, ajuste do parâmetro e assim por diante. O programa usa o pagamento do controlo automático do computador, da coleção, da gravação e do resultado.

Princípio

O sistema de medida claro para a densidade de fumo do cabo ou o cabo ótico sob circunstâncias específicas é composto da fonte luminosa, da fotocélula do silicone, do receptor da fonte luminosa e do sistema informático. A luz gerou pelas passagens da fonte luminosa através do laboratório da densidade de fumo de 3M * 3M * 3M, formando um feixe uniforme com um diâmetro de 1.5m + de 0.1M na parede oposto à fonte luminosa. A fotocélula instalada no centro do feixe detecta a intensidade do feixe da fonte luminosa. Quando a câmara de combustão devido à combustão dos cabos produzir muito fumo, o fumo da absorção fotoelétrica, consegue a intensidade do feixe da fotocélula do silicone está enfraquecida pelo sistema informático para o processo de dados, nós pode calcular relativo ao 100% inicial com transmitância linear da luz da resposta.

O projeto da câmara de combustão, duas maneiras para que os clientes escolham: primeiro usa a parede de tijolo, nossa empresa fornece o esquema do projeto, envia coordenadores profissionais para guiar o canteiro de obras; o segundo com material apropriado é fixado no suporte do ferro de ângulo e na câmara de combustão inteira do cubo.

Composição do equipamento

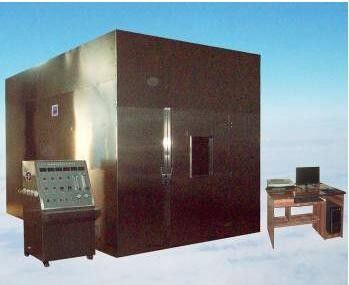

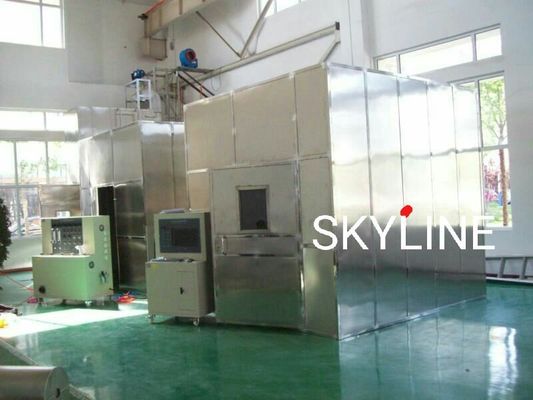

O instrumento inteiro é composto da caixa do teste fechado, do sistema de medição do fotômetro, do disco do álcool, do sistema da combustão, do dispositivo de ignição, da caixa do teste, do suporte de cabo, do instrumento de medição da temperatura e do software dos testes da densidade de fumo. O circuito é desenvolvido pelo único microcomputador da microplaqueta com índice alta-tecnologia e desempenho estável. Este instrumento é apropriado para todos os cabos. É amplamente utilizado por plantas de produção de unidades do fio e da indústria e da pesquisa e do teste do cabo. A caixa do teste é um cubo do teste com um volume de 27m3.

Parâmetros técnicos detalhados

Os outros parâmetros e introdução

a porta da rua da.The é equipada com as janelas e as visões opacas que podem obstruir as atividades da inspeção.

a parte inferior de b.The da caixa quadrada é equipada com um dispositivo automático da ignição, e a parte superior é instalada com o dispositivo de regulamento da pressão interna da caixa.

fonte de c.Light: lâmpada incandescente para 12V, comprimento de onda claro de 400 a 750nm.

d.Acceptor: para a fotocélula do silicone, o transmitância de 0% é passado sem luz e a taxa do transmitância é luz de 100% sem oclusão.

sistema de e.Combustion: composto da válvula de regulamento da pressão, do filtro, do medidor de fluxo da válvula de regulamento e do queimador.

f.Burner: composto de um dispositivo de ignição e de um disco do álcool e colocado no centro da amostra.

Configuração principal
