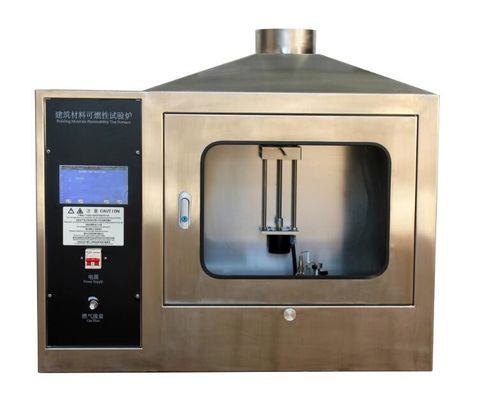

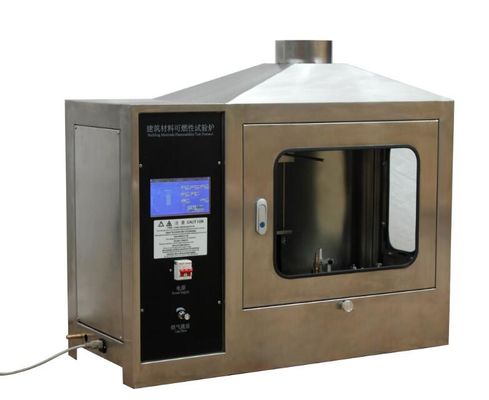

Verificador da inflamabilidade do material de construção do EN 11925-2 com controle do tela táctil

Forno de ensaio de inflamabilidade de materiais de construção com controlo por ecrã táctil

SL-FL13 Produto de combustão única

Fornecer dados precisos e fiáveis para o ensaio das propriedades de combustão dos seus materiais.

Visão geral do produto

O SL-FL13 Single Burning Item cumpre estritamente as normas GB/T 20284‐2006 e BS EN 13823 e outras normas de ensaio reconhecidas internacionalmente.É ideal para testes de classificação de desempenho contra incêndio e P&D de materiais de construção, materiais decorativos e produtos de isolamento térmico. O aparelho dispõe de uma configuração duplo-vertical de carrinho de amostras equipado com um queimador de caixa de areia de propano,e integra a medição de alta precisão da taxa de liberação de calor e produção de fumaça, proteção contra chamas UV e controlo inteligente totalmente automático.

Isto ajuda-o a avaliar com precisão as características de reacção ao fogo dos seus produtos, a passar com êxito na certificação de classificação de incêndio GB/T 8624 e a acelerar o tempo de comercialização dos seus produtos.

Visão geral técnica

1Composição do sistema

• Carrinho (contém duas amostras verticais) + quadro fixo + capô de recolha de gás + conduto de escape do tipo J
• Ventilador centrífugo + unidade de controlo de velocidade + secção de medição completa + gabinete de análise de gases + sistema de aquisição de dados

2- Caminhão de amostras e sistema de ignição

• Duas posições verticais das amostras; queimador de caixa de areia na parte inferior do ângulo vertical
• Método de ignição superficial; o sistema de detecção de chama fornece protecção contra a ignição
• Caminhões e caminhões, de potência superior a 1000 cm3

3Sistema de escape

• Capô de recolha de gases de aço inoxidável na parte superior do quadro
• Tubo de escape de aço inoxidável tipo J: diâmetro interno (315±5) mm, com isolamento de lã mineral de alta temperatura de 50 mm
• Fluxo contínuo de gases de escape: 0,50 ∼ 0,65 m3/s, com regulação de frequência
• Ventilador centrífugo: resistente a até 300°C, adequado para condições de alta temperatura de calibração por etapas

4- Fornecimento e controlo de fluxo de gás

• Controlador de caudal de massa: intervalo 0 2.5 g/s, precisão ≥ 1,5% da leitura
• Controle automático do fornecimento de gás a 647 mg/s e 2000 mg/s; variação da taxa de fornecimento ≤ 5 mg/s durante o ensaio, garantindo uma potência térmica de 30,7 ± 2 kW

5Sistema de amostragem e condicionamento dos gases de combustão

• Componentes: filtro de cinzas → armadilha de frio → duas colunas de secagem → bomba de amostragem → bomba peristáltica
• Cabeça de filtro de cinzas: PTFE sólido com material de filtro interno de 0,5 μm
• Bomba de diafragma: caudal de 400 L/h, resistente a altas temperaturas e à corrosão
• Condensador do compressor: capacidade de arrefecimento 320 kJ/h, estabilidade do ponto de orvalho 0,1°C, variação estática 0,1 K, protecção IP20
• Rotômetro importado: intervalo 0 5 L/min, ajusta o caudal de entrada do analisador

6Analisadores de gases (O2 e CO2)

7Secção de medição (tubos e sensores)

• Uma tubulação de 2155 mm contendo:

• Sonda de pressão
• Três termopares
• Sonda de amostragem de gás
• Sistema de luz branca

• Sonda de pressão bidireccional: intervalo (0 ¢ 100) Pa, precisão ±2 Pa, tempo de resposta de 90% ≤ 1 s
• Sonda de amostragem de gás ligada ao dispositivo de regulação de gás e aos analisadores de entrada de O2/CO2

8. Medição de fumo ¢ Sistema óptico

• Fonte de luz: tipo incandescente, temperatura de cor (2900 ± 100) K
• Montado no lado do tubo de escape através de uma junção flexível
• Sistema de lentes: recolhe a luz num feixe paralelo de diâmetro ≥ 20 mm; o diâmetro do orifício emissor de luz (d) e a distância focal da lente (f) satisfazem d/f < 0.04
• Detector: fotodiodo de silício com:

• Estabilidade linear: 0,1%
• Faixa de medição de 10 bits
• Resposta espectral compatível com a curva CIE V ((λ), precisão ≥ ± 5%

• Tempo de resposta de 90% do sistema de atenuação óptica ≤ 3 s
• Ar comprimido introduzido no tubo lateral para manter o dispositivo óptico limpo e manter a especificação de deriva

9Funções de software e calibração

O software fornece interfaces para:

• Calibração do analisador de O2/CO2 (ruído e deriva)
• Calibração do sistema óptico (ruído e deriva para medição da fumaça)
• Calibração do filtro do sistema óptico
• Calibração do volume de ar (intervalo de controlo)
• Calibração de passo e calibração de heptano

Requisitos de calibração de passos:

• Tempo de atraso do analisador de O2/CO2 ≤ 30 s
• Tempo de resposta do analisador de O2/CO2 ≤ 12 s
• Tempo de resposta do interruptor do queimador ≤ 12 s
• Tempo de resposta à temperatura ≤ 6 s
• A relação Q_gas_30s(T) / HRR_30s(T) deve ser contínua a (100 ± 5) %
• Diferença entre a HRR média da fase 2 e da fase 3 ≤ 0,5 kW

Aceitação da calibração do heptano:

• Valor calorífico por unidade de massa: THR/m = 4456 ± 222,8 MJ/kg

10. Parâmetros de saída de teste

• Taxa média de libertação de calor RHRav (t)
• Liberação total de calor THR (t)
• 1000 × [RHRav(t) / (t‐300) ] (utilizado para o cálculo da FIGRA)
• Índice da taxa de crescimento do fogo FIGRA
• Liberação total de calor a 600 s ¢ THR600s
• Ocorrência de propagação da chama lateral LFS
• Taxa média de produção de fumaça RSPav (t)
• Produção total de fumaça TSP (t)
• 10000 × [RSPav(t) / (t‐300) ] (utilizado para o cálculo do SMOGRA)
• Índice da taxa de crescimento do fumo SMOGRA
• Produção total de fumaça a 600 s ¢ TSP600s

11Normas, dimensões e peso

• Normas: EN 13501, EN 13823
• Dimensões: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
• Peso: 650 kg

Aplicação

Ensaios de incêndio e classificação para materiais e produtos de construção

Ensaios de incêndio com marcação CE para produtos de construção

Avaliação da reacção ao fogo para o desenvolvimento de novos produtos

Controlo da qualidade e inspecção de saída de linhas de produção

Requisitos de instalação

Altura da instalação: não inferior a 5 metros

Área do piso: não inferior a 3 m x 3 m

Requisitos de potência: 220V, 10A; 380V, 5KW

Temperatura ambiente: 10 ° C a 35 ° C

Requisitos de gás: gás propano

Gás de calibração: N2, gás padrão CO2

Norma de calibração: heptano

Perguntas Frequentes (FAQ)

P1:Cumpre os meus padrões?

A1:Sim. Conforme a EN 13823 e GB/T 20284. Os resultados suportam a classificação EN 13501‐1 (A2BCD). Funciona com as versões normais atuais e mais antigas.

Q2:Quão estável e preciso é?

A2:Muito. Aquecimento, ignição e recolha de fumaça totalmente automatizados. Calibração rigorosa, analisador de gás responde em 3 s, aquisição de dados em 5 s

Q3:Que parâmetros abrange?

A3:Todos os elementos essenciais: HRR, THR, FIGRA, SPR, TSP, SMOGRA, mais LFS e gotículas ‡ determina diretamente o grau EN 13501-1 ou GB 8624.

Q4: Fácil de operar?

A4:Claro.Interface intuitiva, controlo automático de ignição/gás.Formação no local incluída.

Q5:Eficaz em termos de custos?

A5:Uma unidade é suficiente para todos os requisitos

Q6: Manutenção e apoio?

A garantia de um ano + suporte ao longo da vida abrange instalação, formação, calibração, desenvolvimento de testes e consultoria de acreditação CMA/CNAS.

Serviço pós-venda e apoio técnico

Apoio pós-venda de um ano, assistência técnica ao longo da vida

Instalação e calibração do equipamento

Serviços de calibração

Apoio ao desenvolvimento de métodos de ensaio

Formação técnica

Informações de contacto

Para obter as especificações técnicas completas, um orçamento ou para agendar uma demonstração, entre em contato com nossa equipe de vendas ou com nossos revendedores autorizados.Fornecer-lhe-emos apoio técnico e serviços profissionais e rápidos.
