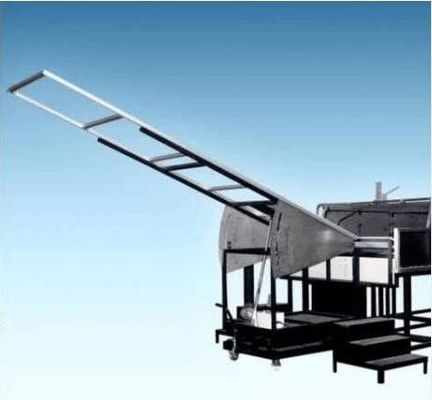

Equipamento de testes Comforms da inflamabilidade da célula solar do verificador da inflamabilidade dos materiais de construção

Comforms inflamáveis do equipamento de testes da célula solar aos padrões do UL 1730 ASTM E108

Introdução de produto

A propagação da célula solar de chama & de máquina ardente do teste do tipo é baseada no projeto do UL 1730, do IEC 61730-2 e no desenvolvimento. É simular circunstâncias reais para avaliar o telhado e os componentes do desempenho fireresistant do instrumento, em espécimes de A1.82m, de b 2.4m e de c 3.9m para avaliar o nível de A~C. Igualmente pode ser usado no desempenho do fogo-retardador dos componentes fotovoltaicos usados neste teste.

Padrões

UL 1730: detecção de fumo da unidade de moradia da multi-família e do indivíduo da sala de hotel
monitores: detecção de sinal elétrica de poeira da casa;
UL 790: método padrão do teste de fogo para materiais de coberta do telhado;
ASTM E108-04: método padrão do teste de fogo para materiais de coberta do telhado;
NFPA 256: teste de fogo da plataforma do telhado.
Apêndice b do IEC 61730-2: testes de fogo nos módulos do picovolt.

Característica do equipamento

Peças estruturais
1. Materiais de coberta do telhado da madeira compensada, dimensões: 1.300 (w) X1,000 (d) x120 (h), a
instale a amostra do teste;
2. a placa de teste da Não-combustibilidade, instalada no fim dos testes, pode parar o teste
painéis moderados;
3. o painel de controlo de aço inoxidável do fã, o ângulo do teste pode ser ajustado,
tamanho: 1.440 (l) x 940 (h) milímetros;
4. usado para apoiar os testes do suporte de quadro principal, aço resistente à corrosão, dimensões: 1.020 (l) x 1.000 (d) x 1.473 (h) milímetros;
5. conjunto de placa Não-combustível, instalado na frente do quadro para simular
beirado e cornija, extensão da chama do queimador ao espécime,
dimensões: 330 (w) x 2.130 (d) x 584 (h) milímetros;
6. caudal do ar para o painel de teste: o ± 19 8 km/h (5.5M/sec), e configura
monitor do anemômetro;
7. as tubulações separadas da ventilação, podem ser extraídas fora do ar do laboratório;
8. o filtro do favo de mel é instalado no canal de ar, aleta de guia de entrada instalada do gás;
9. canais de ventilação equipados com o painel do ajuste da inclinação para ajustar o sentido de fluxo do ar;
10. as tubulações da ventilação unidas ao guia, podem aumentar a velocidade para assegurar o fluxo de ar da interferência exterior, placas do teste da fonte de guia feitas de aço inoxidável, lugar não mudam com a pressão de vento;
11. canalize materiais para de aço inoxidável, resistente à corrosão e resistente ao calor, tamanho: 2.130 (w) x 762 (h) x 3.000 (l) milímetro;
12. Ventile 220V, 50HZ, poder trifásico, é equipado com um sistema reverso pode automaticamente ajustar a velocidade do vento, fluxo mínimo para 300m3/min;
13. Inversor infinitamente variável da velocidade, 0-100% ajustável;
14. Os bico de gás (para Shi intermitente Huo, propagação da chama e fogo do voo), 1.12m, 60.3mm, movendo-se no lado do teste têm um 12.7mm (w) *0.91m (longo) cortado;
15. O queimador de gás pode fornecer um 22,000Btu/min (387kWh), e de acordo com a, b, níveis da combustão de c três, o fluxo de controlo do gás da válvula de controle do gás da elevada precisão,
16. O par termoelétrico superior do queimador é instalado 58.7mm, 888 que o ± pode testar o ºC 28;
17. O sistema de ignição automático, assegura a segurança do desempenho do teste, controlador do fluxo maciço do elétrodo 1.8kVp da ignição é a pressão mínima de acordo com padrões, caudais do gás do controle, a classe A e B diferentes: 21.000 ~ 22.000 BTU/MIN (369 ~ 387 kWh) por 10 minutos, classe C: 18.000 ~ 19.000 BTU/MIN (316 ~ 334 kWh) 4 minutos;
18. Sistema-classe A e B do controle de temperatura: 760±28ºC (1400±50ºF) - 21.000 ~ 22.000 BTU/classe C: 704±28 c (1300±50ºF) - 18.000 ~ 19.000 BTU/MIN
19. Os calibres de pressão da elevada precisão e a válvula de regulamento da pressão controlam a pressão de gás;
1)- Cada transferência ao gás nos queimadores precisa de seguir métodos de um teste diferente e de controle;
2)- GNL: usar MFM pode exatamente medir o fluxo (controle da válvula de controle do fluxo);
3)- LPG: caudal do ar usando o sistema do inversor: a plataforma do teste em 19 km/h do ± 8 (5.5M/sec);
20. Os materiais de apoio metálicos da malha, páletes podem ser girados, de modo que combustão completa de
materiais;

Teste a seção

1. Sistema de controlo do computador de software de controle especial do Estados Unidos para a experiência de Labview, seixos LCD da integração 10,2 do “;
2. os sistemas por aquisição de dados, linguagem de programação de LabView são usados para programar, ofertas por aquisição de dados do NI do Estados Unidos dos cartões
3. o sistema por aquisição de dados consiste nas seguintes peças:
módulo de entrada de 16 bits do par termoelétrico do ①
módulo de entrada da conversão do a/d do bocado do ② 16
Módulo de entrada/saída dos dados do ③
módulo de saída da conversão do a/d do bocado do ④ 12
placa traseira do entalhe do ⑤ 4 e 8
Módulos de Labview do ⑥
⑦ Labview/módulo rede Ethernet

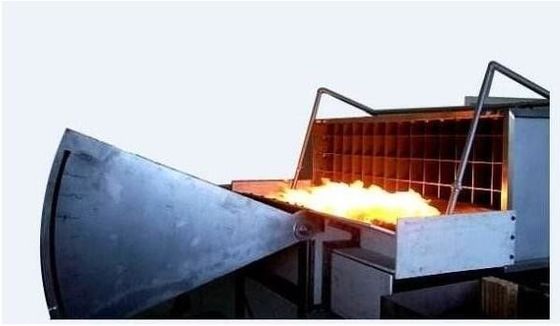

4. os sistemas de testes do tipo, bico de gás, a chama tragaram o material ardente, o queimador de gás estão a uma temperatura 880±10ºC podem ser ajustados.

Os resultados do padrão

1. padrões do general para a propagação da chama
① qualquer parte dos materiais de coberta do telhado (componente ou painel) da plataforma do teste na chama ou nas partículas de incandescência fundida,
O ② pode deslizar completamente, a separação, materiais de coberta curvados do telhado, tais como a plataforma do telhado aberta,
Proteção contra incêndios do ③ que avalia A: a escala da propagação da chama é 1.82M,
Nível B da proteção contra incêndios: a escala da propagação da chama é 2.4M,
Proteção contra incêndios florescente de C: a área de espalhamento do fogo é 3.9M,
Medido da borda da propagação da amostra de chama,

padrões 2.General para a combustão do telhado
① algum parte ou componente do painel da plataforma do teste nas chamas que fundem ou que caem,
As peças do ② da plataforma do telhado ou de uma parte de um painel na estrutura de telhado ou no componente sob a forma das partículas luminosas desaparecem,
O ③ continua com componentes ou painéis da combustão
