Segurança horizontal da câmara do verificador da inflamabilidade para fios bondes, cabos e cabos flexíveis

Segurança horizontal da câmara do verificador da inflamabilidade para fios elétricos, cabos e cabos flexíveis

Aplicação

Aplique para verificar o teste do ardor do único cabo para ver se há FT1, chama de FT2/FH/Horizontal, FV-2/VW-1, chama de FV-1/Vertical e o teste formando arcos padrão.

Padrões

De acordo com a cláusula 1060 (ardente vertical e teste FT1), 1061 (teste ardente dos cabos), 1080 (teste VW-1 de queimadura), 1090 (teste ardente horizontal do espécime do cabo elétrico, artigo opcional), 1100 (teste ardente do FT2 do espécime horizontal) de UL1581-2008, 6,8 (teste formando arcos padrão), cláusula 9.1~9.5 de UL2556-2007, cláusula 4,26 de JIS C3005-2000.

Parâmetros principais

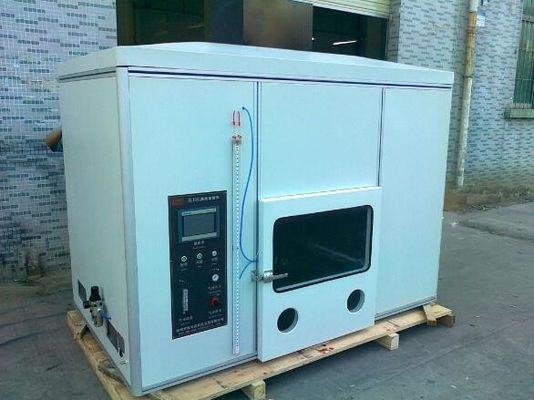

câmara 1.Testing: L2200*D1300*H1650mm, capacity>4.0 m3; a capacidade superior de chama é mais do que 2.0m3, lá é janelas de vidro na cara, em um par de luvas de borracha operacionais e no sistema de exaustão do fumo na parte superior da câmara;

queimador 2.Bunsen: Qual de acordo com o padrão de ASTM D5025-2005, dentro do diâmetro do tubo do queimador é 9.5mm pelo comprimento é 100mm, o diâmetro do bico do gás é 0.9mm pela espessura é 1.6mm. Que gás da queimadura é metano na pureza mínima de 98%, a altura interna da chama é 40±2mm, a altura exterior da chama é 125±10mm, taxa nominal é 500W com uma régua da chama que possa verificar a altura da chama se cumpra a exigência a qualquer hora.

3. Sistema de medida da temperatura: De acordo com o padrão de ASTM D5207-2003, incluindo partes do cobre da medida da temperatura 10g, o tipo térmico de aço inoxidável de K que o diâmetro é 0.5mm, o cronômetro e o termômetro.

4. Suportes do espécime: Suportes horizontais e verticais ambos os independentes, que fizeram por de aço inoxidável. O suporte vertical podia fazer o teste ardente vertical & o teste FT1, os cabos que ardem o teste, o teste VW-1 flamejante e o teste specimen/FT2 flamejante horizontal. O suporte horizontal somente para o teste horizontal do ardor do espécime do cabo elétrico.

5. Gás: Metano que na pureza mínima de 98%, ou gás da natureza que com um índice de calor de 37.1MJ/m3 ou de calorias /m3 de 8,9 quilos. O diâmetro is150~200mm do algodão & a espessura são 6mm, que é cobrir uma área de W de superfície de teste 305mm por D355mmon a linha central vertical do espécime, o algodão com uma tira de 60 libras unreinforced ou 98 o papel de embalagem do g/m2 que é largamente 10mm e comprimento é vara na amostra, a seguir saem sobre 20mm do espécime para a parte traseira da câmara esboço-livre.

6. Sistema do fluxo: Quais consistem descomprimir a válvula, medidor de fluxo que fluem a escala são 1000ml/min, o calibre de pressão que a amplitude da pressão é 200kPa, o óleo verde que a densidade é 1000kg/m3, e da forma de U o medidor da pressão que a escala é 36".

7. Sistema de sincronismo: Quais consistem arder o temporizador, dispositivos dequeimadura do temporizador do total 3 do temporizador e do temporizador etc. do estender-fogo.

8. Contador do ardor: Exatamente registro os tempos de teste
