Verificador da inflamabilidade dos materiais de construção do laboratório, câmara vertical do teste da bandeja UL1685 para cabos

Equipamento de testes da inflamabilidade do laboratório, câmara vertical do teste da bandeja UL1685 para cabos

Aplicação

Incluir dos componentes principais

a. Sistema de controlo da fonte de ignição

torre de b.Collection e sistema de controlo da exaustão do fumo

pressão de c.Gas e sistema de controlo do fluxo

transmitância de d.Smoke e sistema de medida da temperatura

sistema de medida da altura de e.Flame

Parâmetros técnicos

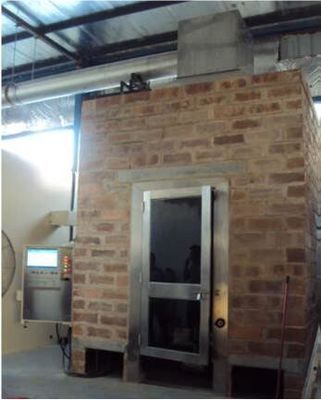

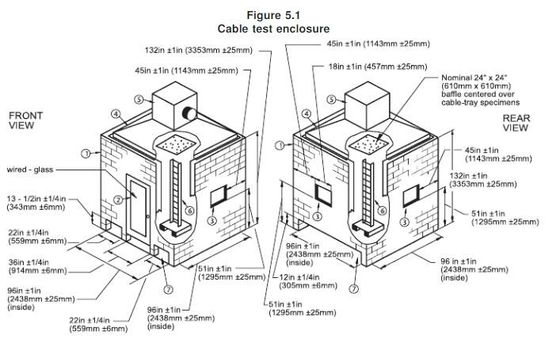

1. Laboratório: a parede adota o tijolo refratário de alta temperatura, a superfície interna é tratada com o preto, e a dimensão da parede é W2438 x D2438 x H3353mm; pintado

2. Porta do laboratório: Quadro de aço inoxidável de W0.9 x de H2m, porta do vidro temperado;

3. Fumo que recolhe a torre: o ângulo de inclinação de 40 graus, o cubo é 914mm; o comprimento do filtro é 610mm;

4. Janela de observação: o comprimento lateral é 457mm, a distância da parte inferior à terra é 1295mm, e o direito à parede é 1143mm.

5. Entrada de ar: 559 x 343mm, 914 x 305mm, 2438 x 343mm;

6. Tubulação de exaustão: L9000 * diâmetro 406mm, instalado na torre no lado direito do nível da coleção do cubo;

7. Escada ardente: 2400mm altos, L305 * W25 * D25. A distância de 299mm entre o quadrado dois;

8. A: há 242 o furo L341mm * D30mm;

9. Fluxo do gás: 13.2L/mim, pressão padrão e temperatura, controle de fluxo maciço;

10. Fluxo de ar: 76.8L/mim, pressão padrão e temperatura, controle de fluxo maciço;

11. Detecção do fluxo: o medidor de fluxo da pressão diferencial é usado para medir o caudal da tubulação de exaustão, fornecendo a base para controlar a velocidade do fã.

12. Transmitância: a fotocélula do silicone detecta a densidade de fumo da amostra quando a amostra é queimada.

13. Altura da chama: a luz visível infravermelha no tempo real indica a altura atual da chama;

14. Software especial: pode tirar o fluxo do encanamento do tempo real, a densidade de fumo, a altura da chama e os outros dados para tirar a curva, e geram relatórios, pode ser preservado para a inspeção ou a impressão;

15. Sistema de controlo: computador + software de controle, medidor de fluxo maciço, etc.

Padrões

De acordo com a cláusula 9,6 & 9,7 de UL1685-2007, UL2556-2007
