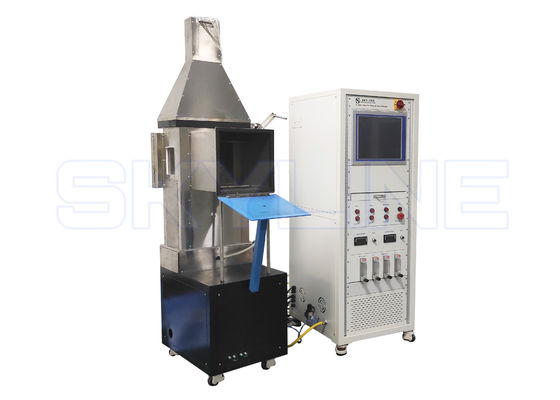

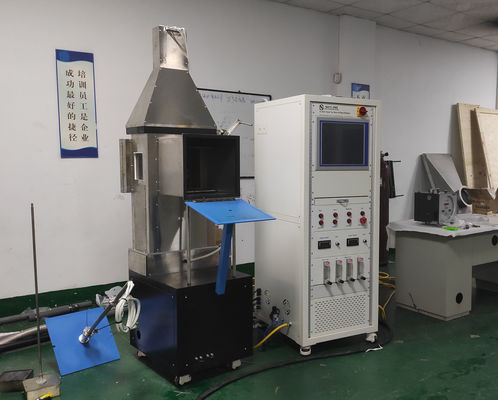

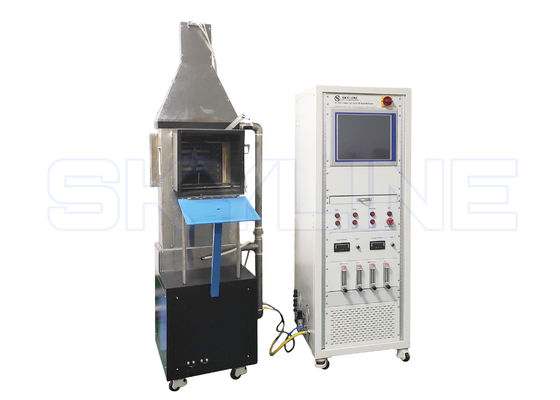

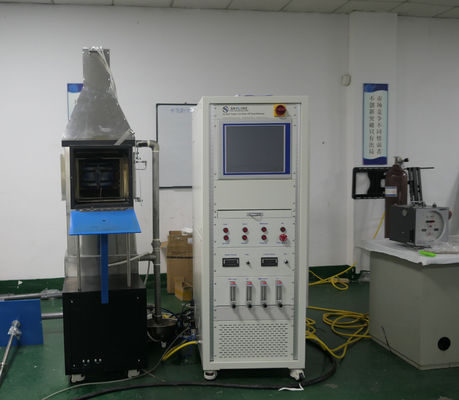

AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação

AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação

  • AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação
  • AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação
  • AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação
  • AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação
  • AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação
  • AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação
AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação
Detalhes do produto:
Lugar de origem: CHINA
Marca: SKYLINE
Certificação: CE
Número do modelo: SL833
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Preço: negotiated
Detalhes da embalagem: Caixa da madeira compensada
Tempo de entrega: 30 dias de trabalho
Termos de pagamento: T/T, L/C, Western Union, MoneyGram
Habilidade da fonte: 1 mês da unidade
Contato
Descrição de produto detalhada
Teste de taxa de liberação de calor: Ensaios de materiais de aviação Padrão: AIMM 2.0006、 BSS 7322
Exigências da eletricidade: 220 V, 35 amperes Temperatura ambiente: 10 °C a 35 °C
Dimensão: 760 mm (W) x 1850 mm x (H) x 850 mm (D) Peso: 218kg
Realçar:

Testeur OSU de taxa de liberação de calor

,

Tester OSU em materiais de aviação

FAR Parte 25 Apêndice F Parte IV Teste da taxa de liberação de calor OSUr Câmara de ensaio de combustão de aço inoxidável



OSU Tester de taxa de liberação de calor.pdf

Informações sobre o produto

O testador de taxa de liberação de calor OSU aprovado pela FAA da Federal Aviation Administration dos Estados Unidos foi originalmente projetado por Smith, da Ohio State University, em 1972,e mais tarde tornou-se um instrumento de teste de combustão designado pela FAA para testar a taxa de liberação de calor de materiais aeronáuticosAs normas de ensaio são as seguintes: FAR Parte 25, Apêndice F Parte IV, Airbus AITM 2.00. 06, Boeing BSS 7322.



Especificações

A. Unidade principal

1. Unidade principal OSU (1 conjunto)

1) Dimensões do aparelho:760 mm (W) x 1850 mm x (H) x 850 mm (D)

2) Sala de ensaio

- a fonte de calor radiante e assegurar que a densidade do fluxo de calor é de 35±0,5 kW/m2

- Isto determinará se o material cumpre os requisitos FAR 25.853

- Quatro elementos de carburo de silício tipo LL 508 mm por 16 mm com resistência nominal de 1,4 Ohm como fonte de calor com caixa de aço inoxidável resistente à corrosão

- Um reflector de aço inoxidável está situado atrás dos elementos

- Na frente dos elementos, uma máscara truncada em forma de diamante, construída em aço inoxidável, que proporciona uma densidade de fluxo de calor uniforme sobre a área ocupada pela amostra vertical de 151 × 151 mm

- Montagem de varetas para iluminação dos queimadores de calibração e de piloto superior

- Controladores de potência globais duplos para facilitar o ajuste da uniformidade do fluxo de calor

- Queimadores de gás metano de condução superior e inferior (com ignição por faísca) e de calibração

- termopila para medição da taxa de liberação de calor, com cinco junções de termocouple quente na chaminé e cinco junções de termocouple frio na câmara de ar

3) Detentores de amostras (1 conjunto)

- Dois portadores de amostras.

- Cada suporte para amostras é fabricado em aço inoxidável

2. Sistema de distribuição de ar ((1 conjunto)

- Temperatura do ar 21-24°C

- Ar a uma taxa de fluxo de 0,043 m3/seg ou mais

- placas circulares de borda quadrada com orifício de 0,5 mm ± 0,1 mm

- situados num tubo circular de diâmetro de 38 ± 1 mm

- O colector de alimentação de ar na base da secção piramidal deve ter 48 furos espaciais uniformes



B. Acessórios

1. Unidade de controlo ((1 conjunto)

- Controle do caudal de calibração

- Ignição do queimador inferior

- Fluxo de calor de calibração: o fluxómetro de calor de calibração é equipado com dois sensores de fluxo de calor refrigerados a água para medir a densidade do fluxo de calor no centro e em cada canto

2. Sistema informático ((1 conjunto)

- CPU: Pentium 4 3,0 GHz ou superior

- RAM: 512 MB ou mais

- Disco rígido: 80 GB ou mais

- Monitor: 17 ̊ LCD ou superior

- Impressora:

- Software: Windows XP ou superior

Características de desempenho

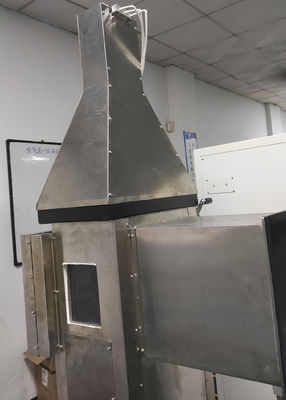

1. Câmara de ensaio de combustão de aço inoxidável com janela de observação de vidro de alta temperatura;
2A fonte de radiação térmica é constituída por 4 barras de aquecimento Glowbars, que podem fornecer um fluxo de radiação térmica de 35 kW/m2.
3Dois controladores de temperatura PID independentes são utilizados para o controlo da temperatura de aquecimento.
4. Equipado com dispositivo de propulsão pneumática de amostra totalmente automática e dispositivo de porta de blindagem;
5. Equipado com um queimador superior e um queimador inferior móvel;
6O medidor de caudal do rotor pode ser utilizado para ajustar a taxa de caudal de gás dos queimadores superior e inferior.
7. Equipado com um dispositivo móvel de queima de calibração do tipo T e um controlador de fluxo;
8O controlador de fluxo de massa é aplicado automaticamente à calibração da temperatura da termopila.
9O medidor de fluxo térmico refrigerado a água está equipado com um modo de arrefecimento para medir o fluxo de radiação térmica da superfície do fogo.
10O dispositivo de controlo da temperatura do ar pode fornecer temperatura constante e fluxo de ar para a câmara de ensaio.
11O medidor de caudal do orifício é utilizado para medir a pressão de caudal que entra na caixa de ensaio.
12Equipado com sistema de aquisição de dados e software de teste padrão de liberação de calor.

Parâmetros técnicos

Tamanho 760 mm (W) x 1850 mm x (H) x 850 mm (D)
Peso 218 kg
Requisitos de electricidade 220 V, 35 amperes
Temperatura ambiente 10 °C a 35 °C
Gás auxiliar Temperatura constante e gás de corrente constante
Gás de combustão metano
Padrão AIMM 2.0006,BSS 7322,FAR PARTE 25 APENDÍCIO F Parte IV
Aplicações Materiais de aviação



Perfil da empresa.pdf

AITM 2.0006 Tester OSU de taxa de liberação de calor em materiais de aviação 0

Qual é a taxa de liberação de calor?

A taxa de liberação de calor (HRR) é a taxa na qual o fogo libera energia - também conhecida como potência.que é uma unidade do Sistema Internacional igual a um joule por segundo.
