Teste de resistência de alta qualidade com seis estações com preço mais baixo

I. Visão geral do Teste de resistência do interruptor

Este ensaio foi concebido em conformidade com as disposições correspondentes da norma GB2099.1, GB17465.1, GB15092.1, e é utilizado para testar o equipamento de ensaio de vida útil dos produtos de comutação para uso doméstico e similares.

E ligado à caixa de carga para testar a vida elétrica de tomadas e tomadas e acopladores e interruptores de aparelhos.

É necessário testar os equipamentos para controlo e inspecção da qualidade pelo departamento de inspecção da qualidade dos fabricantes de acessórios eléctricos e aparelhos domésticos.

II. Construção

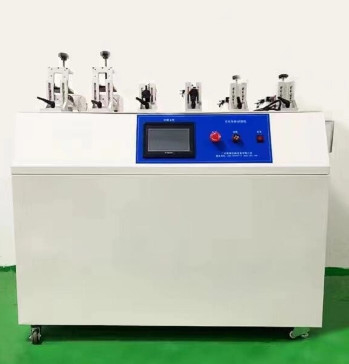

A máquina de teste de vida útil do interruptor e da tomada da tomada adota o cilindro para fazer o poder, dirigir o conjunto de deslizamento com fixação da tomada para fazer o movimento linear recíproco,para completar a ação de ligação e desligaçãoA sua frequência de acção e o tempo de ligação/desligação são controlados por PLC (controlador programável) e ecrã táctil, que é fácil de operar e de controlo fiável.

III. Principais parâmetros técnicos

1O número de materiais de ensaio: seis estações, incluindo um ou dois estações de ensaio de interruptor rotativo, três ou quatro estações de ensaio de interruptor de balanço e cinco ou seis estações de ensaio de interruptor de botão.

2. Velocidade de ensaio: interruptor de botão: 5~60 vezes/minuto ajustável; interruptor rotativo 1~10 vezes/minuto ajustável (Nota: uma vez para o ciclo recíproco).

3O número de ensaios: 1 ~ 999999 vezes pode ser definido.

4. Tempo de ligação: 0 ~ 999,9 segundos (minutos) ajustáveis.

5. Tempo de desconexão: 0 ~ 999,9 segundos (minutos) ajustável;

6. Velocidade de rotação: 5 ° ~ 360 ° / S pode ser definido

7ângulo de rotação: 5 ° ~ 7200 ° pode ser definido

8. Número de engrenagens: 1 ~ 10 engrenagens podem ser definidas

9Modo de rotação: rotação no sentido horário, posicionamento preciso do motor passo a passo

10Fornecimento de energia: AC220V / 50Hz.

11Ambiente de utilização: temperatura 0 ~ 40 °C, umidade relativa ≤ 85%, sem agitação violenta, choque, vibração e locais de ar não corrosivos.

IV. Interface de ensaio

O sistema de controlo utiliza um ecrã táctil. Ao selecionar funções e definir parâmetros, basta pressionar o botão para essa opção de função com o dedo de acordo com as instruções na tela,e não aperte com força para evitar danificar o filme de tela.

Estação 1: entre na interface de teste da estação 1.

Outras estações de trabalho são as mesmas que uma estação de trabalho

1.Ecrã aberto

Imagem 1.

2.Teste do interruptor rotativo ((Estação 1 ou Estação 2)

                                                              Imagem 2

(1) Número de ensaios: indique o número de ensaios efetivos de cada estação e a caixa vermelha indica o número de configurações.

(2) Intervalo de tempo das marchas: o intervalo de tempo de regulação das marchas 0-99.9S pode ser definido.

(3) Ângulo de ensaio: 5° ~ 360° pode ser ajustado

(4) Configuração do engrenagem: definir o número de engrenagens de amostra

(5) Velocidade de ensaio: 5° ~ 360° / S pode ser definida

(6) Status de funcionamento: piscando durante o ensaio, não piscando durante a paragem.

(7) Opções de identificação: Sim O alarme é emitido quando o produto produz uma falha de passagem longa ou de ruptura longa;Não Não detecta o positivo ou negativo da amostra e cessa quando se atinge o número de ensaios.

(8). Iniciar: iniciar cada interruptor quando pressionado

(9) Parar: parar o ensaio do interruptor de bits quando pressionado.

(10) Limpar: limpar o número de ensaios do interruptor de bits.

(11) Lançamento do alarme: quando o alarme ocorrer, premir este botão para desligar o alarme.

(12) Confirmação da origem: após ajuste manual da origem da amostra, premir a confirmação da origem para iniciar, não para confirmar a origem não pode iniciar, para proteger o interruptor da amostra.

3.Teste do interruptor de balanço e do interruptor do botão de pressão (estação 3-6)

Imagem 3

(1) Número de ensaios: indicar o número real de ensaios em cada estação, a caixa vermelha é o número definido.

(2) Tempo de aceleração: definir/exibir o tempo de aceleração de cada estação durante o ensaio.

(3) Ajuste do curso: ajustar o curso da barra de tração: 0-50MM pode ser definido

(4) Tempo de desconexão: definir/exibir o tempo de desconexão de cada estação durante o ensaio.

(5) Ajuste da velocidade: 0-100MM/S pode ser ajustado

(6) Estado de funcionamento: piscando durante o ensaio, não piscando quando parado

(7) Opções de identificação: Sim Alerta ocorre quando o produto produz uma falha de passagem longa ou de ruptura longa; Não Não detecção do bom ou mau da amostra, parar quando o número de testes é atingido

(8) Iniciar: iniciar cada interruptor quando pressionado

(9) Parar: parar o ensaio do interruptor de bits quando pressionado.

(10) Limpar: limpar os dados de ensaio do interruptor de bits.

(11) Desligação do alarme: pressionar este botão para liberar o alarme quando ocorrer.

V. Método de operação

1Instalação de interruptor rotativo.

Instalação de amostras: primeiro instalar o interruptor rotativo para girar na posição inicial, depois prender o interruptor rotativo no dispositivo direito,e, em seguida, prender a cabeça rotativa sobre o chuck com uma mão especial (ver imagem abaixo)

2- Instalação do interruptor balanço/chave.

Montar o interruptor balanço / chave firmemente no dispositivo e ajustar a posição para cima, para baixo, para a esquerda e para a direita

3.Método de ensaio

(1) Instalar a amostra e ajustá-la à posição, apontá-la manualmente de modo a que o interruptor em ensaio possa ser ligado e desligado normalmente.

(2) Configurar todos os parâmetros de ensaio de acordo com os requisitos de ensaio.

(3) Teste sem detectar o bom ou o mau da amostra, selecione nenhuma identificação, pare após atingir o número de vezes definido.

(4) Detetar o positivo ou negativo da amostra durante o ensaio, colocar a amostra no terminal de carga e optar por ter identificação.

(5) Pressione a tecla "Start", o teste começa, pressione a tecla "Stop", o teste pára.

(6) Após o ensaio, desligar a corrente.

Conexão de comutação e carga

VI. Advertências

1O instrumento deve ser limpo com frequência.

2Durante o trabalho, evitar bloquear artificialmente o movimento das peças em movimento.

O projéctil deve estar em terra.

1O instrumento deve ser limpo com frequência.

2Durante o trabalho, evitar bloquear artificialmente o movimento das peças em movimento.

O projéctil deve estar em terra.
