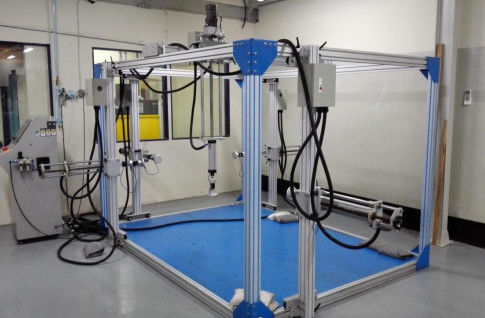

Máquina de ensaio de móveis com travões pneumáticos ajustáveis com força máxima de tração de 200 kg e controle de tela sensível ao toque PLC para ensaios de resistência e durabilidade da mesa

Esta máquina de teste especializada foi projetada para realizar testes de carga estática e durabilidade em mesas, escrivaninhas e diversas peças de mobiliário. O sistema possui múltiplos atuadores pneumáticos que podem operar simultaneamente ou independentemente, com posicionamento ajustável para acomodar diversos requisitos de teste.

• Cinco grupos de atuadores pneumáticos: um aparelho vertical e quatro aparelhos horizontais, cada um com controle independente de velocidade e força (curso de 500 mm)
• O aparelho vertical ajusta para frente/para trás e para cima/para baixo (faixa de 100 mm a 900 mm)
• Os aparelhos horizontais fornecem ajustes flexíveis de posicionamento para cima/para baixo e para a esquerda/direita
• Múltiplas fileiras de furos na base da máquina para instalação e fixação segura do produto
• Juntas de conexão rápida em todos os atuadores pneumáticos para fácil troca de gabaritos e cargas
• Interface de tela sensível ao toque colorida PLC com controles intuitivos e exibições de diagramas

Aplicações

• Teste de carga estática de mesas de jantar e escrivaninhas

• Teste de carga horizontal em estruturas de mesas e escrivaninhas

• Avaliação de estabilidade sob cargas verticais

• Teste de fadiga vertical para mesas cantiléver e pedestal

• Teste de fadiga horizontal para estruturas e suportes de móveis

• Teste de carga vertical em extensões de ponta para mesas com superfícies estendidas

• Controle de qualidade e desenvolvimento de produtos na fabricação de móveis

• Laboratórios de teste de terceiros e agências de inspeção

Perguntas Frequentes

P1: Para que serve este equipamento?

Esta máquina é usada para realizar testes de carga estática e durabilidade (fadiga) em mesas, escrivaninhas e outros móveis. Ela avalia a resistência estrutural, estabilidade e resistência a carregamentos repetidos — ajudando os fabricantes a garantir que seus produtos atendam aos padrões de desempenho e segurança.

P2: Como a máquina funciona?

O sistema utiliza cinco atuadores pneumáticos (um vertical e quatro horizontais) que aplicam forças controladas à peça de mobiliário. Os atuadores podem ser programados através da tela sensível ao toque PLC para aplicar cargas estáticas ou cargas cíclicas, independentemente ou simultaneamente, simulando condições de uso do mundo real.

P3: Quais padrões este equipamento atende?

A máquina suporta testes de acordo com BS EN 15372:2008 Nível 2 e BS EN 581-3:2007 Nível 3, com métodos de teste referenciados da EN 1730:2012. Testes específicos incluem carga estática horizontal, carga estática vertical, carga estática vertical em extensões de ponta, estabilidade sob carga vertical, fadiga vertical para mesas cantiléver/pedestal e fadiga horizontal.

P4: Que tipos de móveis podem ser testados?

A máquina foi projetada principalmente para mesas e escrivaninhas — incluindo mesas de jantar, escrivaninhas de escritório, bancadas de trabalho, mesas cantiléver e mesas pedestal. Ela também pode acomodar outras peças de mobiliário que se encaixem na faixa ajustável do atuador.

P5: Quais parâmetros de teste podem ser medidos?

A máquina aplica cargas de até 200 kg de força máxima de tração através de atuadores pneumáticos com curso de 500 mm. Ela pode realizar tanto testes de carga estática quanto testes de fadiga cíclica, com controle independente de cada atuador para velocidade e força.

P6: Quais indústrias utilizam este equipamento?

Fabricantes de móveis, departamentos de controle de qualidade, laboratórios de teste, instituições de pesquisa e agências de inspeção de móveis utilizam comumente este equipamento para desenvolvimento de produtos, garantia de qualidade e testes de certificação.

P7: Os atuadores podem operar simultaneamente?

Sim, todos os cinco atuadores podem operar simultaneamente ou independentemente, proporcionando flexibilidade para cenários complexos de carregamento multiponto e permitindo que os usuários executem diferentes testes sem reposicionar a amostra.

P8: Quão flexível é o posicionamento do atuador?

O aparelho vertical ajusta nas direções para frente/para trás e para cima/para baixo dentro de uma faixa de 100 mm a 900 mm. Os quatro aparelhos horizontais oferecem ajustes flexíveis de posicionamento para cima/para baixo e para a esquerda/direita, acomodando diversas dimensões de móveis e configurações de teste.
