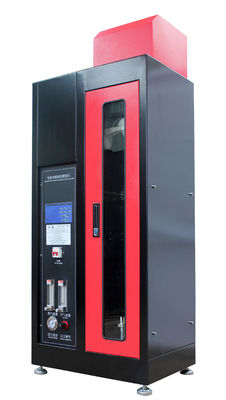

Verificador vertical da inflamabilidade do equipamento de testes do fogo 11-2008 de SAE-J 1128-2005 para o fio/cabo

Verificador vertical da inflamabilidade de SAE-J 1128-2005 para comprimento do ± 25mm do fio/cabo 600

Aplicação

Único verificador vertical da combustão do fio/cabo principalmente para o diâmetro do condutor maior de 8mm (a área de seção é maior do que 0.5mm2) ou menos de 8mm (área de seção menos do que 0.5mm2) da única avaliação da inflamabilidade do fio e do cabo. Apropriado para o equipamento de iluminação, dispositivos bondes de baixa voltagem, aparelhos eletrodomésticos, ferramentas elétricas, motor bonde, ferramentas elétricas, instrumentos eletrônicos, instrumentos bondes, conectores bondes e acessórios tais como produtos e componentes bondes e eletrônicos do serviço de inspeção da pesquisa, da produção e da qualidade. Esta seção adota a estrutura de produto recomendada da estrutura de mistura do ar no apêndice B de GB18380.12-2008, e igualmente cumpre as exigências da unidade da inspeção da qualidade em detalhe.

Parâmetros técnicos

controlador programável da completo-cor da polegada 1.Seven, tela táctil, controle de +PLC, para conseguir a multi-função da exposição do controle/detecção/cálculo/dados.

alto nível 2.A da automatização: tempo automático do teste do registro, resultados da análise automáticos, sincronismo automático, ignição automática, chama depois que a extremidade do queimador de Bunsen retornado automaticamente, você pode escolher mesmo se cortar o gás.
3.When que você começa, você pode escolher se à auto ignição, o começo, parada, gás, sincronismo, ignição, preservação, preservação, iluminação, controle da exaustão pelo controle do tela táctil, pontas do dedo toque, você pode terminar o teste.
4. botão cronometrando, com gravação automática do PLC, armazenamento, tempo ardente.
5. teste o sistema do tempo automaticamente gravam e produzem resultados da análise.
6. queimador: phi interna 9.5mm + 0.5mm do diâmetro.
7. teste o ângulo de inclinação: 45 graus, o feixe podem mover-se para a frente e para trás, de acordo com a posição do ajuste da espessura do teste padrão e da lâmpada de Bunsen.
8. altura da chama: 20mm + 2mm a 190mm + 1mm ajustáveis.
9. tempo da chama: 0-999.9s + 0.1s ajustável.
gás 10.Combustion: gás do propano de 95% (no general pode usar o gás de petróleo liquefeito pelo contrário).
11. gás: usando o gás do propano da pureza alta ou o gás de petróleo liquefeito (usuário possuído).
12. Fio testado e comprimento do cabo: 600 + 25mm.
13. Diâmetro testado do fio e do cabo: diâmetro do condutor maior de 0.8mm ou área de seção transversal maiores do que 0.5mm2.
o dispositivo 14.The deve ser colocado no vento, e a temperatura é (23 + 10) Celsius no ambiente para testar.
15. Poder padrão do queimador da combustão: 1KW.
16. Tensão de fonte de alimentação: 220V/50Hz.
17. Fluxo do gás: 0-1L/min.
18. Fluxo de ar: 1.5-15L/min.
19. Material da caixa: pulverização eletrostática de placa de aço (o caso de aço inoxidável pode ser especificado).
tamanho 20.Equipment: 60 cm por muito tempo, 45cm largos, 156cm alto.

Características

O teste ardente vertical do único cabo é ajustado pelo tamanho Bunsen (queimador de Bunsen) e pela fonte específica do gás (Bing macilento), de acordo com alguma altura da chama e alguma aplicação do ângulo da chama no estado vertical da aplicação de amostra para testar o sincronismo de ignição, a ignição, a duração da combustão e a combustão para avaliar seu comprimento inflamável e perigo de fogo.
