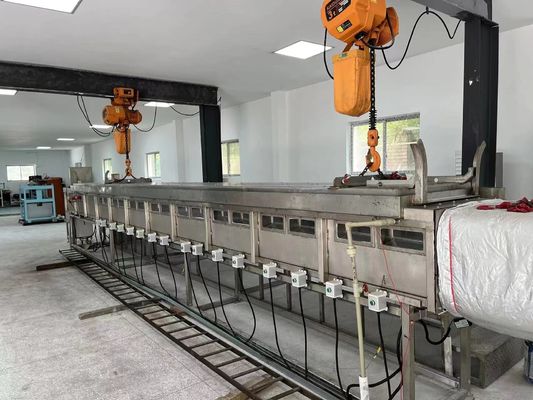

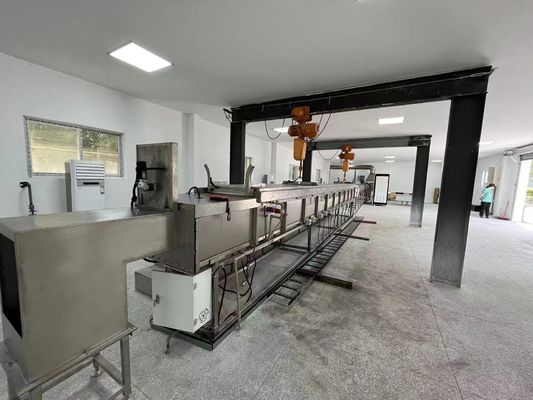

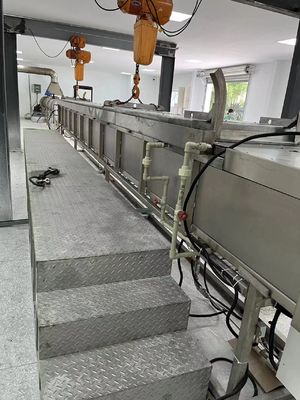

Câmara da fornalha de túnel de ASTM E84 Steiner para a queimadura de superfície dos materiais de construção

Câmara da fornalha de túnel de ASTM E84 Steiner para as características ardentes de superfície dos materiais de construção

Projeto provido aos padrões abaixo

ASTM E84: Método padrão do teste para as características ardentes de superfície dos materiais de construção.

Proposta do projeto da câmara da fornalha de túnel de Steiner

2,1 sumário

Esta solução técnica para a câmara da fornalha de túnel de Steiner é baseada na integração da instrumentação e da eletricidade, e usa sistema de controlo avançado da multi-função de OMRON para combinar a sequência da ignição, a segurança da combustão, o controle de temperatura bloqueando, automática elétrico, o ajuste manual, o alarme da monitoração, e o por aquisição de dados/comunicação em uma. O sistema de controlo da temperatura e da pressão da fornalha usa o sistema de controlo composto do controlador de OMRON + do software de Advantech + de Visual Basic para o controlo automático e a monitoração em linha. A estação superior da operação de Advantech do computador opera e monitora os parâmetros de processo necessários da fornalha. Tem o armazenamento de dados, a inspeção e a impressão. , E outras funções. Ao mesmo tempo, de acordo com as exigências dos padrões UL910/NFPA262, uma sala de teste dedicada da combustão pode estabelecer-se para o teste da combustão, esta sala de teste da combustão isola eficazmente a fornalha de túnel horizontal de Steiner, instala a extremidade de medição da densidade de fumo em uma sala escura, evita a interferência da luz externo; Queime a área de teste, adote o método de projeto independente, de acordo com a exigência padrão, deva fornecer o fluxo de ar livre. Consequentemente, durante o teste inteiro, mantenha a sala sob pressão de ar controlada de Pa 0-12 (volume da água de 0-0.05 polegadas) mais alta do que a pressão de ar circunvizinha., a temperatura é mantida no ° 18,3 do ° C-26.7 C (65 ° do ° F-80 F) e uma humidade relativa de 45-60%.

2.1.1 condições do projeto

tipo da fornalha do : Fornalha de túnel horizontal de Steiner

dimensões principais da fornalha do : Tamanho 7620mm * 451mm * 305mm da fornalha

número do  de tampas da fornalha: Fornalha de túnel horizontal de Steiner: 1 tampa da fornalha

temperatura do funcionamento da fornalha do : ℃ até 600 (temperatura do gás de conduto)

combustível do : Metano com uma pureza pelo menos de 95%

o  abastece o valor calorífico: 3500btu/libra

pressão de combustível do : 0.4-0.5MPa

modelo do queimador do : queimador dobro em forma de u de 3/4 de polegada

o  esgota a temperatura da tubulação de conduto: <250>

método do teste do  do objeto testado: Levantamento componente horizontal do teto da fornalha-fornalha

Condições 15KVA do projeto, 380V/220V, 3 fases. Notas: A tensão pode ser personalizada.

2.1.2 parâmetros estruturais

1. estrutura da fornalha do : tijolo refratário + placa SUS304 de aço inoxidável
2. estrutura inferior de fornalha do : tijolo refratário 229mm x 114.5mm x 64mm
3. tipo do  e quantidade de queimador: 1 4 polegadas queimador dobro em forma de u de 3/.
4. o  fuma o método da exaustão: exaustão mecânica do fumo + ar frio que mistura na parede traseira
5. Método da abertura da porta da fornalha: Levantamento componente horizontal do teto da fornalha-grua e tradução (o cliente construiu)
6. Diagrama da fornalha

2.1.4 finalidade:

A câmara da fornalha de túnel de Steiner é usada para o teste de ASTM E84 dos materiais de construção.

2.1.5 princípios de projeto

Adote os princípios de tecnologia avançada, de confiança, de segurança, e de racionalidade econômica

2,2 estrutura da fornalha

2.2.1 fornalha Shell

A construção de aço da fornalha é composta do tubo quadrado/extremidade retangular do tubo, da verticalidade lateral e da placa de aço do corpo da fornalha. Após a solda com de grande resistência, forma um todo contínuo, que possa ser usado sem deformação por muito tempo.

Placa de aço do corpo da fornalha: SUS304, δ=3mm

Quadro da fornalha: Q235-A, tubo quadrado/tubo retangular

Barras transversais da fornalha: Q235-A, tubo retangular do tubo quadrado

Janela: Vidro de quartzo e combinação de vidro moderada da dupla camada, δ=3mm, 70mm±6mm×280mm±38mm

O obturador fornece uma elevação 74~78mmopening do nível do assoalho da câmara. O obturador pode ser ajustado.

O queimador é em 1372 ±10mm encontrado da entrada de ar. o porto da velocidade de ar é 381±5mm da entrada de ar.

lugar dos pares termoelétricos

1. Um par termoelétrico 18 Calibre de diâmetro de fios é ficado situado nos 7000±10mm do porto do queimador (exposto no ar);
2. Um par termoelétrico 18 Calibre de diâmetro de fios é ficado situado nos 3960±10mm do porto do queimador (encaixado abaixo do assoalho);

Um par termoelétrico 18 Calibre de diâmetro de fios é ficado situado nos 7090±10mm do porto do queimador (encaixado abaixo do assoalho).

As bordas são fabricadas do aço de Q235-A, com dispositivo de refrigeração água.

2.2.2 materiais da resistência da fornalha

A alvenaria da fornalha do teste é tijolos refratários consistidos, ao mesmo tempo, a fim fornecer a turbulência do ar exigida durante o processo da combustão, obtido colocando seis tijolos refratários resistentes ao calor grossos largos 229mm longos de x 114.5mm x 64mm (por muito tempo linha vertical da parede e da linha paralela longa de 114.5mm). De acordo com a linha central medida do queimador à linha central do tijolo refratário, tijolos refratários perto da janela (sem obstruir as janelas) 1.98m±152mm, 3.96m±152mm e 5.79±152mm, a distância de um outro lado é 1.37m±152mm, 2.90m±152mm e 4.88m±152mm.

A resistência a mais alta da temperatura: 1427℃ (2600℉)

Densidade de maioria: 0.77±0.046g/cm3

Condutibilidade térmica na temperatura média:

260℃ (500℉) 0.23W/m·℃

538℃ (1000℉) 0,27 W/m·℃

815℃ (1500℉) 0,32 W/m·℃

1093℃ (1500℉) 0,37 W/m·℃

2.2.3 porta da fornalha e mecanismo de pressão

Porta da fornalha da operação acima do corpo da fornalha, como um dispositivo de selagem para o corpo da fornalha. Composto do metal e de isoladores inorgánicos, isoladores compostos de isoladores inorgánicos, material de isolador inorgánico grosso do ± 6mm de 51mm

A porta horizontal da fornalha é soldada pelo aço da seção, usa o método de levantamento vertical do auto-peso para comprimir, para observar a condição da fornalha, as janelas de observação instaladas em ambos os lados da parede de fornalha, para obter um selo eficaz, um selo de água eficaz atua como um selo entre a porta da fornalha e o corpo da fornalha, usar o água da torneira como o nascente de água de circulação não pode somente fornecer um selo para a inspeção da qualidade do corpo da fornalha e da porta da fornalha, mas igualmente levar embora o calor durante o teste da combustão e eficazmente proteger o corpo da fornalha.

O laboratório deve fornecer o guindaste para levantar a tampa.

Temperatura do uso de Máximo Eficaz até 1050℃;

Densidade: 335±5kg/m3;

Condutibilidade térmica: ℃ de 0.085W/mK@400

Dimensão 7620±50mm*451±5mm*305±5mm
