| Lugar de origem: | China |
| Marca: | SKYLINE |
| Certificação: | CE |
| Número do modelo: | SL833 |
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | negotiated |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | T/T, L/C, Western Union, MoneyGram |
| Habilidade da fonte: | 1 mês da unidade |
| Verificador da taxa para a liberação de calor: | Materiais de aviação de teste | Padrão: | ASTM E906, materiais de aviões de FAA ateiam fogo ao manual do teste, capítulo 5 |
|---|---|---|---|
| fonte da irradiação térmica: | 4 barras do calefator de Glowbars | Temperatura ambiental: | ℃ 10 ao ℃ 35 |
| Dimensão: | 760mm (W) x 1850mm x (h) x 850mm (d) | Peso: | 218kg |
| Realçar: | Câmara de combustão de ASTM E906,Câmara de combustão de FAA,Verificador da combustão de FAA |
||
Ⅰ. (Introdução)

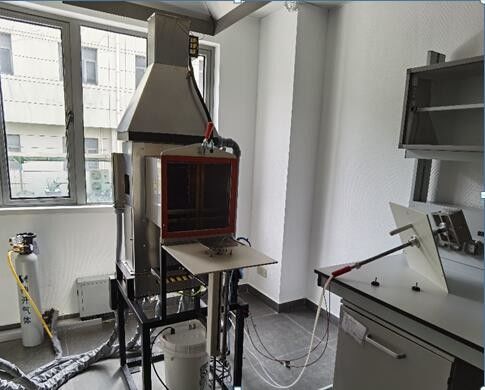

Este verificador é usado para expor materiais interiores da cabine dos aviões a um incidente que o fluxo de calor brilhante de 35 kW/m2.This determinará se o material cumpre com as DISTANTE 25,853 exigências [A-1].
O verificador da taxa de liberação do calor de OSU aprovado por FAA da Administração Federal de Aviação do Estados Unidos foi projetado originalmente por Smith da universidade estadual do ohio em 1972, e transformou-se mais tarde um instrumento designado FAA do teste da combustão para testar a taxa de liberação do calor de materiais aeronáuticos. Os padrões do teste são a parte DISTANTE IV do apêndice F da parte 25, Airbus AITM 2,00. 06, Boeing BSS 7322.
Padrões
Método DISTANTE do teste da parte IV do apêndice F da parte 25 para determinar a taxa de liberação do calor dos materiais da cabine expostos ao calor brilhante.
Os materiais de aviões de FAA ateiam fogo ao manual do teste, capítulo 5;
Liberação de calor do calorímetro da universidade estadual do ohio de BSS 7322, determinação do PADRÃO do APOIO da ESPECIFICAÇÃO de BOEING.
Determinação do método do teste de AITM 2,0006 Airbus da liberação de calor e taxa de liberação do calor de material de aviões.
Método padrão do teste de ASTM E906 para o calor e taxas de liberação visíveis do fumo para materiais e produtos.
Ⅱ. (Configurações dos bens)

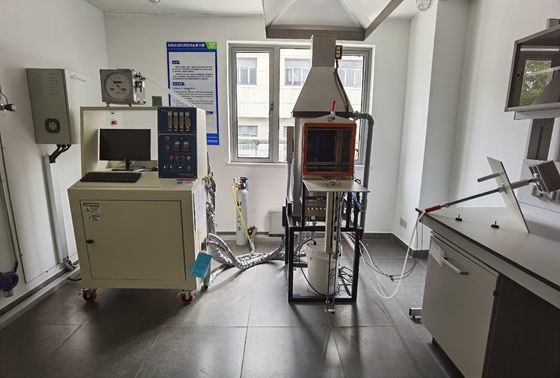

A. unidade principal
1. Unidade principal de OSU (1set)
2. Sistema da distribuição de ar (1set)
B. Acessório
1. Unidade de controle (1set)
2. Sistema informático (1set)
Ⅲ. (Especificação)
A. unidade principal
1. Unidade principal de OSU (1set)
1) Dimensões do instrumento: 760mm (W) x 1850mm x (h) x 850mm (d)
2) Câmara do teste
- O fonte de calor brilhante e para assegurar-se de que a densidade de fluxo do calor seja 35±0.5kW/m2
- Isto determinará se o material cumpre com as DISTANTE 25,853 exigências
- Tipo de quatro elementos LL do carboneto de silicone 508mm por 16mm com resistência nominal 1,4 ohms como um fonte de calor com alojamento de aço inoxidável resistente à corrosão
- Um refletor fez de aço inoxidável é situado atrás dos elementos
- Na frente dos elementos, um diamante truncado dado forma máscara, construída de aço inoxidável, isto fornece a densidade de fluxo uniforme do calor sobre a área ocupada 151 pela amostra vertical do × 151mm
- Os transformadores 110VAC duplos em 5.5kVA são fornecidos para o controle separado dos pares superiores e mais baixos do elemento
- Conjunto da varinha para iluminar os queimadores superiores do piloto e da calibração
- Controladores duplos da potência mundial para a facilidade do ajuste da uniformidade do fluxo de calor
- Piloto superior e mais baixo piloto (com ignição de faísca) e bico de gás do metano da calibração
- Termopilha para a medida da taxa de liberação do calor, com cinco junções de par termoelétrico quentes na chaminé e cinco junções de par termoelétrico frias na câmara de ar
3) Suportes do espécime (1set)
- Dois suportes do espécime
- Cada suporte do espécime é fabricado de aço inoxidável
2. Sistema da distribuição de ar (1set)
- Temperatura do ar a ser 21-24℃
- Ar em um flowrate de 0.043m3/sec ou mais
- orifício circular quadrado-afiado 0.5±0.1mm da placa
- localizado em uma tubulação circular com um diâmetro de 38±1mm
- O distribuidor do suprimento de ar na base da seção piramidal terá 48 espaça uniformemente furos
B. Acessório
1. Unidade de controle (1set)
- Controle do caudal da calibração
- Mais baixa ignição do queimador
- Fluxo de calor da calibração: o fluxômetro do calor da calibração é dois que a água refrigerou sensores do fluxo de calor é fornecida para medir a densidade de fluxo do calor no centro e em cada canto
2. Sistema informático (1set)
- Processador central: Pentium 4 3,0 gigahertz ou mais
- RAM: 512MB ou mais
- HDD: 80GB ou mais
- Monitor: 17" LCD ou mais
- Impressora: Jato do laser
- Software: Windows XP ou mais
IV características de desempenho:
câmara de aço do teste da combustão 1.Stainless com a janela de observação de vidro de alta temperatura;
2. A fonte da irradiação térmica é 4 barras do calefator de Glowbars, que podem fornecer o fluxo da irradiação térmica 35KW/M2.
3. Dois controladores de temperatura independentes do PID são usados para o controle de temperatura do aquecimento.
4. equipado com o dispositivo pneumático totalmente automático da propulsão da amostra e a proteção do dispositivo da porta;
5. equipado com o queimador superior e o mais baixo queimador móvel;
6. o medidor de fluxo do rotor pode ser usado para ajustar o caudal do gás de queimadores superiores e mais baixos.
7. equipado com o T-tipo móvel dispositivo do queimador da calibração e controlador do fluxo;
8. o controlador do fluxo maciço é aplicado à calibração da temperatura da termopilha automaticamente.
9. o medidor de fluxo Água-de refrigeração do calor é equipado com o modo refrigerando para medir o fluxo da irradiação térmica da superfície do fogo.
10. O dispositivo de controle da temperatura do ar pode fornecer o ar da temperatura constante e do fluxo para a câmara do teste.
11. O medidor de fluxo de orifício é usado para medir a pressão do fluxo que entra no escaninho do teste.
12. Equipado com o sistema por aquisição de dados e o software padrão do teste da liberação de calor.
V. (observações)
1. Garantia: um ano
2. A instalação e treinamento pelo coordenador
3. Manuais e manual do software
4. De serviço público: para para ser fornecido pelo utilizador final
Exigências de VI.Installation
Condições da instalação
2,1 a instalação interna, tamanho 760mm*1850mm*850mm
2,2 fonte de alimentação: 220V60A;
2,3 gás: metano, pureza 99% ou acima;
2,4 gás auxiliar: gás da temperatura constante e do caudal constante;
Clique por favor a relação abaixo para rever a exibição video como instalar o espécime
https://youtu.be/FFNmyXmYtJM
Como instalar o empurrador da amostra
https://youtu.be/FqhM6OvhjsE
Que é taxa de liberação do calor?
A taxa de liberação do calor (HRR) é a taxa em que o fogo libera a energia - esta é sabida igualmente como o poder. HRR é medido nas unidades dos watts (W), que é um igual internacional da unidade de sistema a um por segundo do joule
