Calorímetro intermediário da escala da precisão ASTM E1623 de 5%

Calorímetro intermediário da escala de ASTM E1623

introdução 1.Product

Calorímetro intermediário da escala, usado para medir as características da combustão das amostras expostas verticalmente a uma fonte de radiação específica

parâmetros 2.Technical

• 2,1 o equipamento inclui uma placa brilhante, um suporte da amostra, um sistema da coleção do gás de conduto e da coleção do gás da amostra, uma análise de gás e um sistema de processo de dados, e um sistema de abastecimento de gás;
• 2,2 o suporte brilhante do painel é soldado por um tubo 50*50mm quadrado, e a superfície é revestida com um revestimento preto, que possa eficazmente aumentar a vida útil. O tubo quadrado pode ser refrigerado pela água refrigerando para impedir a deformação térmica;
• 2,3 a placa da radiação é composta de uma placa cerâmica resistente de alta temperatura, e a superfície pode formar uma fonte de radiação infravermelha fogo-livre, e a intensidade não é menos do que 50kw/m2;
• 2,4 o tamanho de um único disco cerâmico é 95*158mm, 4 partes forma um módulo, um total de 27 módulos forma uma fonte de radiação com um tamanho de 1524*1330mm;
• 2,5 equipado com o queimador piloto, que é inflamado pelo dispositivo da ignição da centelha elétrica;
• 2,6 cada 3 módulos são equipados individualmente com o dispositivo de sopro, o dispositivo de controle do gás natural e o misturador de Venturi;
• 2,7 o suporte da amostra é soldado pelo aço carbono, que pode suportar as amostras até 152mm da alta temperatura e estavelmente do apoio densamente;
• 2,8 o suporte da amostra é instalado no trole, e a amostra do teste pode rapidamente ser posicionada e removido pelo trilho na terra;
• 2,9 equipado com o peso do dispositivo, a precisão é tão baixa quanto 1g;
• 2,10 equipou-se com uma tampa protetora água-de refrigeração para proteger a amostra de uma temperatura de superfície de menos do que 100°C antes de ser exposta à radiação, e pode ser movido longe da tampa protetora água-de refrigeração dentro de 2 segundos através de um dispositivo pneumático;
• 2,11 equipado com um pirômetro para medir a temperatura de superfície da placa brilhante, com uma precisão tão baixa como 1℃;
• 2,12 dispositivo de ignição de aquecimento elétrico do fio, instalado na parte inferior e na parte superior da amostra, usadas para inflamar a amostra do teste;
• 2,13 Schmidt-Boelter água-refrigerou o medidor de fluxo do calor, escala de medição 0-50kw/m2, precisão ±3%;
• 2,14 painel da calibração do fluxo de calor, feito da placa de cobertura 740kg/m3 ácida silicic, tamanho 1000*1000*12.7mm, 5x5 furos da calibração do total 25 arranjados na superfície, usada para calibrar o calor brilhante;

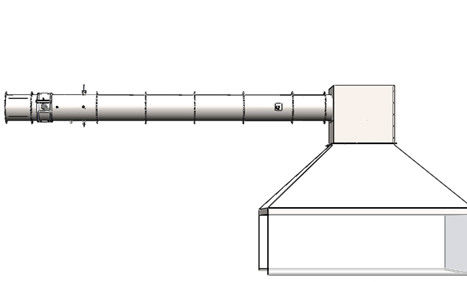

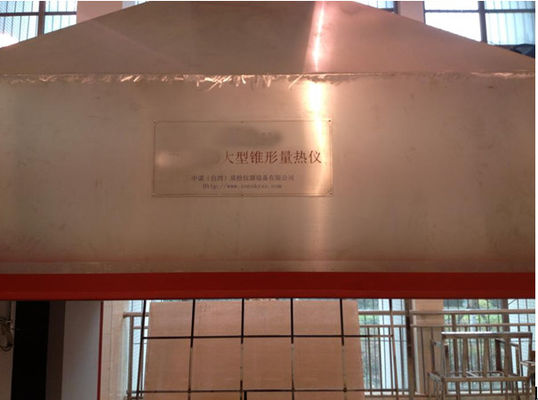

• 2,15 o coletor cônico do gás de conduto é instalado diretamente acima da tabela de peso e da amostra. O tamanho inferior é 2440mm*2440mm e a altura é 1000mm. A parte superior do coletor cônico do gás de conduto é um quadrado de 900mm*900mm*900mm. a placa de aço de *900mm é instalada no quadrado superior para formar um homomixer do gás de conduto;
• 2,16 o comprimento o mais curto da tubulação de exaustão de aço inoxidável não é menos de 5000mm, o diâmetro é 400mm, e ambas as extremidades são equipadas com os dispositivos de mistura do gás de conduto;
• 2,17 o sistema de exaustão do fumo tem a suficiente capacidade recolher todo o gás de conduto gerado no teste da combustão, o volume da exaustão do fã é continuamente ajustável, e a capacidade da exaustão do fumo não é menos do que 8000m3/h;
• 2,18 o exaustor é um fã centrífugo, o tanque interno é feito de aço inoxidável, a temperatura não é menos de 300 graus, e o fã da conversão de frequência é usado para ajustar a velocidade;
• 2,19 a ignição do queimador da caixa de areia adota o método de superfície da ignição, e não usa a ignição de faísca e os outros métodos da ignição com baixa taxa de êxito da ignição.
• 2,20 importou o controlador do fluxo maciço, a escala é 0g/s-7g/s, a precisão de leitura não é menos de 1,5%, e o potência de saída máximo é 300KW;
• 2,21 uma tubulação com um comprimento de 500mm tem três pares termoelétricos incorporados, e a posição de instalação do par termoelétrico é pelo menos 400mm longe do coletor;
• 2,22 o encanamento com um comprimento de 2155mm na área detalhada da medida é equipado com uma ponta de prova da pressão, os três pares termoelétricos, e um dispositivo da ponta de prova de amostra do gás;
• 2,23 o sistema da amostra do gás de conduto, consistindo em filtros da fuligem, as armadilhas frias, secando colunas, as bombas e reguladores líquidos do desperdício, deve poder assegurar a coleção eficaz de amostras do gás de conduto e a remoção do líquido do desperdício;
• 2,24 bomba de diafragma importada, caudal: 33L/min, vácuo: 700 ㎜Hg, pressão: barra 2,5;
• 2,25 a cabeça do filtro do filtro americano da fuligem de PARKER é feita de PTFE contínuo, com interior material do filtro de 0.5um PTFE;
• 2,26 a cabeça do filtro do filtro da umidade é feita de PTFE contínuo, e o líquido inferior pode ser drenado através da armadilha;
• 2,27 o tipo condensador do compressor, capacidade refrigerando 320KJ/h, condensação a estabilidade do ponto 0,1 graus, mudança estática 0.1K do ponto de condensação, categoria IP20 da proteção;
• 2,28 rotameter importado com uma escala de 0-1L/min.
• 2,29 três pares termoelétricos da ÔMEGA, que são K-tipo isolado blindado pares termoelétricos do diâmetro de 0.5mm. Os contatos devem ser ficados situados em um arco circular com um raio (87±5) do milímetro da linha central, com um ângulo incluído do ° 120;
• 2,30 dois grupos de pontas de prova em dois sentidos são conectados com os sensores importados da pressão com uma escala pelo menos (0-100) do Pa e uma precisão de ±2Pa. O tempo de resposta da saída de 90% do sensor da pressão é no máximo 1s;
• 2,31 a ponta de prova de amostra do gás é conectada com o regulador do gás e o analisador de gás da entrada do O2 e do CO2. A precisão do analisador do oxigênio é 0,02%, e o tempo de resposta é não mais de 12 segundos;
• 2,32 o analisador importado do oxigênio deve ser do tipo paramagnético e pode medir pelo menos 16%-21% (V/V) 02. O tempo de resposta do analisador do oxigênio não deve exceder 12s. Dentro de 30min, da tração e do ruído do analisador não mais do que 100×10-6. A saída do analisador ao sistema por aquisição de dados deve ter uma definição máxima de 100×10-6;
• 2,33 o analisador importado do dióxido de carbono deve ser tipo do IR e pode medir o CO2 com uma concentração pelo menos de 0%-10%, e as linearidades do analisador devem ser pelo menos 1% do completo. O tempo de resposta do analisador não deve exceder 12s. A saída do analisador ao sistema por aquisição de dados deve ter uma definição máxima de 100×10-6;
• 2,34 o sistema da atenuação ótica é um tipo claro incandescente, que seja instalado na tubulação lateral da tubulação de exaustão do fumo com uma junção flexível e inclua os seguintes dispositivos:
• 2,35 a lâmpada é uma lâmpada incandescente e é usada em uma temperatura de cor (2900±100) do K. A fonte de alimentação é uma corrente contínua estável, e a escala de flutuação atual está dentro de ±0.5% (incluindo a estabilidade da temperatura, à curto prazo e à longo prazo);
• 2,36 sistema de lente, usado para concentrar pelo menos a luz em um feixe paralelo com um diâmetro de 20mm. O furo luminescente da fotocélula deve ser encontrado no ponto de foco da lente na frente dele, e seu diâmetro (d) deve depender da distância focal (f) da lente de modo que d/f seja menos de 0,04;
• 2,37 o detector e a ponta de prova importada do fotodiodo do silicone, a sala fotoelétrica da detecção têm 0,1% estabilidades lineares, escala mordida 10 da medida, o responsivity da distribuição espectral do fotodiodo do silicone são consistentes com o CIE (curva da iluminação), a função padrão V (γ) podem conseguir pelo menos a precisão de ±5%;
• 2,38 o tempo de resposta de 90% do sistema da atenuação ótica não deve exceder 3s;
• 2,39 o sistema por aquisição de dados (usado para gravar automaticamente dados), para o O2 e o CO2, a precisão é pelo menos 100×10-6 (0,01%), para a medida da temperatura, a precisão é 0.5℃, para todos instrumentos restantes, o valor completo 0,1% da saída do instrumento de 0.1S pelo tempo. Adote o módulo da aquisição de Taiwan Advantech;
• 2,40 os registros e as lojas por aquisição de dados do sistema os seguintes valores relevantes pelo menos cada 3s:
• Tempo, s;
• Caudal maciço do gás do propano que passa através do queimador, mg/s;
• A diferença da pressão da ponta de prova bidirecional, Pa;
• Concentração O2, (ar de V oxygen/V) %;
• Concentração do CO2, (ar do carbono dioxide/V de V) %;
• O valor de três pontos da temperatura da área detalhada da medida, K.
• 2,41 software do teste do padrão, incluindo a vária calibração do sensor, a calibração do sistema, e a relação de software para instruções técnicas.
• Que são calorímetros usados?
• Os calorímetros são usados para medir o volume e o calor produzidos durante um determinado intervalo de tempo. O fluxo é passado através de um tanque enchido em parte com água cujos capacidade térmica e o peso é sabido antes do começo da experiência.
