Casa ProdutosEquipamento de testes do fogo

Dispositivo do teste da liberação de calor do fio e do cabo

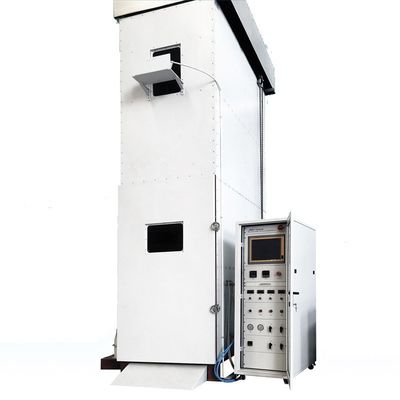

Dispositivo do teste da liberação de calor do fio e do cabo

  • Dispositivo do teste da liberação de calor do fio e do cabo
  • Dispositivo do teste da liberação de calor do fio e do cabo
Dispositivo do teste da liberação de calor do fio e do cabo
Detalhes do produto:
Lugar de origem: CHINA
Marca: SKYLINE
Certificação: CE
Número do modelo: SL817
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 UNIDADE
Preço: negotiated
Detalhes da embalagem: Caixa da madeira compensada
Tempo de entrega: 25 dias de trabalho
Termos de pagamento: T/T, L/C, Western Union, MoneyGram
Habilidade da fonte: 1 mês da unidade
Contato
Descrição de produto detalhada
SKYLINE: Dispositivo do teste da liberação de calor do fio e do cabo Padrões: 50399:2017 DO EN DO RUÍDO, EN 50399
Bonde: 110V C.A. 60Hz/230V C.A. 50Hz, 5A TEMPERATURA AMBIENTAL: 10°C de funcionamento a 35°C
Realçar:

Instrumento do teste da inflamabilidade

,

laboratórios de testes da inflamabilidade

Dispositivo do teste da liberação de calor do fio e do cabo do 50399:2017 do EN do RUÍDO com ponta de prova em dois sentidos de aço inoxidável da velocidade

Introdução de produto



O EN 50399 especifica o instrumento e os métodos do teste para a avaliação da propagação vertical da chama, a liberação de calor e a produção do fumo de fios ou de cabos ajuntados vertical-montados, elétrico ou ótico, sob circunstâncias definidas. Detalhes do EN 50399 o instrumento e o arranjo e a calibração da instrumentação a ser instalada a fim medir a liberação de calor e a produção do fumo durante o teste de fogo. Os procedimentos de teste a ser usados para testes de homologação para a classificação dos cabos em Euroclasses B1ca, B2ca, Cca e DCA são dados.

Parâmetros técnicos



a câmara 1.Test tem a dimensão de 1,000±100 (W) x 2,000±100 (D) x 4,000±100 (H) milímetro. A superfície inferior da câmara do teste é mais alta do que a terra quando o lado traseiro for suplementado com o material isolado para o isolar do calor.
2.At a seção mais baixa da câmara do teste, há uns 800±20 (W) X.400 ±10 (D) fez sob medida o furo na posição de 150±10mm da parte anterior da câmara para fornecer o ar.
3.There é um 300±30 (W) x1,000±100 (D) fez sob medida o furo de exaustão no canto traseiro da seção superior da câmara do teste para permitir a emissão do fumo durante o teste.
a armadilha de chama 4.A é instalada na parte anterior do queimador do verificador vertical da propagação da chama para impedir o malogro pelo propano para assegurar a segurança máxima.
5.Unlike o equipamento IEC60332-3 convencional, o verificador vertical da propagação da chama grava todas as condições do controle e de teste com o computador para adicionar a facilidade de utilização.
6.If param o teste excessivo da combustão devido ao dispositivo do pulverizador de água instalado para para extinguir.
o programa 7.The na exigência no padrão e no 70,000Btu/h pode ser programa.
dimensões de aço inoxidável da escada 8.Wide: 500 (W) ×3, 500 (H) milímetro.
dimensões de aço inoxidável da escada 9.Standard: 800 (W) ×3, 500 (H).
10.Two ajusta-se de misturas padrão do queimador e do Venturi de propano.
11.Follow que a categoria padrão pode programar para para selecionar um teste.
o sistema 12.Exhaust consiste na capa da coleção do fumo, no canal de exaustão, no sistema de entrada do ar, no fã centrífugo e no conversor de frequência.
a seção do canal 13.The abriga todas as pontas de prova de amostra do gás, temperatura e pontas de prova do fluxo maciço e tem portos para o sistema de medição do fumo.
analisador do oxigênio 14.Paramagnetic, usando o método da mudança paramagnética para medir a concentração de oxigênio no gás. Escala de concentração de 0-25%.
analisador do dióxido 15.Carbon (infravermelho) para o uso na medida da liberação de calor. Escala de concentração de 0-10%.
16.Soot filtro, armadilha fria, secando reguladores da coluna, da bomba e do desperdício para condicionar os gás da amostra antes da análise.
sistema 17.Dataacquisition e software.

Características e aplicação

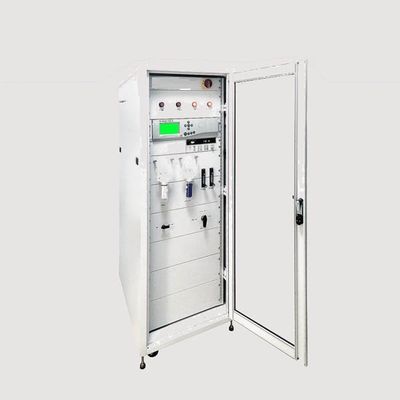

1. Unidade do armário do padrão 19, incluindo o O2 paramagnético, analisador de gás infravermelho não-dispersivo do CO2;
2. A placa por aquisição de dados 1 de Taiwan Advantech ajustada, pode recolher a temperatura, a diferença da pressão de gás e os dados do analisador de gás, etc.;
3. Ponta de prova em dois sentidos de aço inoxidável da velocidade, com um grupo de dispositivos de detecção da pressão de vento tais como o micro sensor da pressão diferencial;
4. O K-tipo par termoelétrico 3 da ÔMEGA do Estados Unidos, detectando a temperatura 1 do gás de conduto ajustou-se;
5. Equipado com um grupo de dispositivo da ponta de prova da coleção do gás, conectado pela tubulação de PTFE, pode recolher o gás corrosivo;
6. Armadilha fria de desidratação, fluxo constante do gás e regulador de tensão, 1 grupo de dispositivo MOLDADO americano da bomba da coleção do gás, equipado com a conexão de aço inoxidável da tubulação e da mangueira de PTFE;
sistema de medição da densidade de fumo da lâmpada 7.An incandescente que compreende uma fonte luminosa incandescente e um dispositivo de recepção do fotodiodo do silicone;
8. Equipado com os 5 filtros neutros, escala da densidade ótica de 0.1-2;
9. 4 importaram os dispositivos do controlador do fluxo maciço, equipados com as válvulas de diminuição da pressão, as válvulas de solenoide, etc.;
10. O software padrão do teste, incluindo procedimentos da calibração, e pode ser usado para o teste de queimadura do monômero;
11. Equipado com o 1 grupo de dispositivos do computador e de impressora;
12. Equipamento de teste tal como a tubulação de exaustão e o fã centrífugo;
13. Dois controladores do fluxo maciço do propano;
14. Dois controladores do fluxo maciço de ar;
15. A calibração da chama 22.5KW e 30KW pode ser executada por um controlador do fluxo maciço que atua em um único queimador;
16. Empacote o dispositivo de queimadura do teste do fio e do cabo.

Aplicação: O sistema de teste é um teste de fogo da meio-escala que simula o cabo ou o cabo de fibra ótica empacotado. O cabo do teste é instalado em uma escada de aço padrão vertical e inflamado por uma fonte de ignição especificada para avaliar o comportamento de combustão e o desempenho da combustão do cabo. Dados de desempenho da combustão para as fases iniciais de um fogo do cabo,

O teste da taxa de liberação do calor reflete o perigo da chama que espalha ao longo do cabo e do impacto potencial da fonte do fogo na área adjacente. O teste da densidade de fumo mostra a visibilidade da área de fogo e o perigo do fumo à segurança pessoal.

Detalhes do produto do dispositivo do teste da liberação de calor do fio e do cabo

O instrumento do teste do EN 50399 é consistir no instrumento do IEC 60332-3, na medida da liberação de calor, na medida da densidade de fumo e no sistema de entrada alterado do ar. Isto é realizado cabendo uma seção provida pequena da canalização no sistema de exaustão do equipamento e usando isto com instrumentação e software da análise de gás associado. A seção do canal abriga todas as pontas de prova de amostra do gás, temperatura e pontas de prova do fluxo maciço e tem portos para o sistema de medição do fumo.
O teste pode obter as seguintes características do cabo ou do cabo sob determinadas circunstâncias da combustão:
A chama da propagação da chama espalhou o FS
Liberação de calor Rate Heat Release Rate HRR
Liberação de calor total THR da liberação de calor total
Fume a taxa de produção SPR do fumo da taxa de produção
TSP total da produção do fumo do total da produção do fumo
Crescimento de queimadura Rate Index Fire Growth Rate FIGRA

Padrões

RUÍDO: 50399:2017 DO EN DO RUÍDO
EN: EN 50399
31248:2014 de GB/T
Dimensão: 1120 milímetros (W) x 2200 milímetros (d) x 5600 milímetros (h)
Peso: 1200kg

Exigências da instalação

Elétrico: 110V C.A. 60Hz/230V C.A. 50Hz, 5A
Temperatura ambiental: 10°C de funcionamento a 35°C
Gás: ar e propano

Chama vertical ajuntada Tester.pdf do cabo
