O cabo do equipamento de testes do fogo BS6387 exigido manter a integridade do circuito sob o fogo condiciona

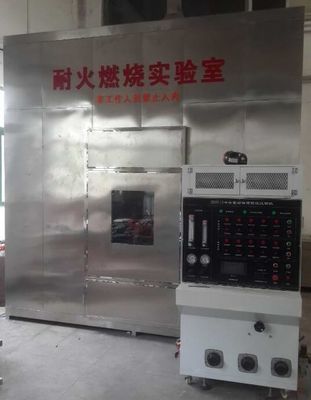

Dispositivo do teste BS6387 para o cabo exigido manter a integridade do circuito sob condições do fogo

Sumário

Este dispositivo do teste para a resistência ao fogo dos cabos exigidos
para manter a integridade do circuito sob condições do fogo. É aplicável aos cabos de
tensão avaliado que não excede 600/1 000 de V e do diâmetro total menos do que ou
iguale a 20 milímetros.

Cumpre a BS6387 padrão

O teste dado neste padrão britânico é aplicável aos cabos que têm dois ou mais
condutores isolados, mesmo se os cabos incorporam o outro metálico
elementos tais como o condutor protetor da armadura, da tela ou do circuito. O teste é igualmente
aplicável aos cabos que têm um condutor isolado contanto que o cabo
incorpora pelo menos outro um elemento metálico. O teste não é aplicável a
cabos que têm um condutor isolado mas o não outro elemento metálico

Composição do equipamento

1.Resistance para atear fogo apenas ao teste

A resistência ao banco do teste de fogo inclui a seguinte parte: sistema de apoio de cabo, dispositivo de detecção contínuo, fonte de calor.

Sistema de apoio de cabo: O cabo braçadeira os revestimentos do cabo lateralmente através dos grampos. A parte média do cabo é fixada por dois anéis do metal (distância 300mm da distância), e o anel do metal é aterrado às outras peças de metal do dispositivo. O dispositivo do apoio de cabo é mostrado em figura 1. Para cabos sem diâmetro da armadura menos de 10mm, ou outros cabos que têm o deslocamento significativo durante o teste, há 3 anéis do metal, cada um fixado no anel original do metal de aproximadamente 150mm.

2. Dispositivo de detecção contínuo: Deixe a passagem atual com todos os núcleos do cabo, um transformador estrela-conectado trifásico ou três transformadores monofásicos (ou um transformador monofásico se o teste é um cabo do único-núcleo), e há bastante a capacidade para manter um máximo - corrente permissível do escapamento de 3A na tensão do teste. Conecte uma lâmpada a cada fio do núcleo no outro extremo do cabo e aplique uma corrente de aproximadamente 0.25A na tensão avaliado do cabo.

fonte 3.Heat:
1. o calor é um queimador de gás tubular longo de 610 milímetros que possa forçosamente fornecer o metano e arder intensivo.
2. medida da temperatura: Um termômetro do diâmetro de 2mm é colocado perto da entrada de ar, paraleliza ao queimador acima de 75mm
3. temperatura e tempo da chama do teste: (veja a categoria da combustão BS6387)
Uns 650. °C do ± 40 de C - 3 horas
B 750. °C do ± 40 de C - 3 horas
C 950. °C do ± 40 de C - 3 horas
S 950. °C do ± 40 de C -20 minutos

4. Amostra do cabo: A amostra é uma seção do produto acabado, não menos de 1200 milímetros, e 100 milímetros da camada da bainha e da tampa são removidos em ambas as extremidades. Os fios nas extremidades do cabo devem ser de acordo com as conexões elétricas.
5. tensão do teste: 200~1000V ajustável

Que são os tipos diferentes de testes de fogo?
Testes de fogo – tais como a reação e a resistência aos testes de fogo dos materiais e as estruturas, e os testes de desempenho de componentes e sistemas da supressão de fogo (por exemplo extintores e sistemas de extinção de incêndios), da detecção e os sistemas e os cabos de alarme, e de sistemas de ventilação do fumo e do calor.
