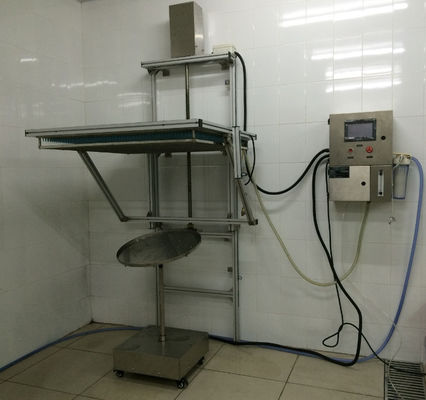

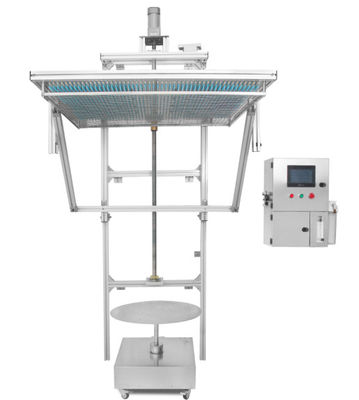

Câmara de aço inoxidável fixada na parede do teste ambiental/verificador vertical para IPX1, do gotejamento teste X2

Câmara de aço inoxidável fixada na parede do teste ambiental/verificador vertical para IPX1, do gotejamento teste X2

  • Câmara de aço inoxidável fixada na parede do teste ambiental/verificador vertical para IPX1, do gotejamento teste X2
  • Câmara de aço inoxidável fixada na parede do teste ambiental/verificador vertical para IPX1, do gotejamento teste X2
  • Câmara de aço inoxidável fixada na parede do teste ambiental/verificador vertical para IPX1, do gotejamento teste X2
  • Câmara de aço inoxidável fixada na parede do teste ambiental/verificador vertical para IPX1, do gotejamento teste X2
Câmara de aço inoxidável fixada na parede do teste ambiental/verificador vertical para IPX1, do gotejamento teste X2
Detalhes do produto:
Lugar de origem: China
Marca: SKYLINE
Certificação: CE, calibration certificate
Número do modelo: SL-E131
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 UNIDADE
Preço: Negoitable
Detalhes da embalagem: CASO DA MADEIRA COMPENSADA
Tempo de entrega: quinze dias úteis
Termos de pagamento: união ocidental, T/T, Moneygram
Habilidade da fonte: mês de 10 PCes
Contato
Descrição de produto detalhada
HORIZONTE: Verificador do gotejamento Altura do tanque do gotejamento: 200mm ~ 2000mm
Material: 3042 b de aço inoxidável Afastamento do furo do gotejamento: 20 * 20mm.
Tanque do gotejamento: × 1000 do × 1000 50mm Área de gotejamento: 0.64m2;
Realçar:

Ambiental equipamento de teste

,

Máquina de ensaio ambiental

Câmara de teste ambiental de aço inoxidável montada na parede / testador de gotejamento vertical para teste IPX1, X2



Aplicação da câmara de teste ambiental

A principal função deste equipamento é testar o desempenho físico e outros relacionados de produtos sob condições de clima de gotejamento simulado para produtos como produtos elétricos e eletrônicos, lâmpadas, gabinetes elétricos, componentes elétricos, automóveis, motocicletas e seus componentes e peças.Após o teste, através do teste para determinar se o desempenho do produto atende aos requisitos, a fim de facilitar o design, melhoria, teste e inspeção de fábrica do produto.



Padrões

IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 Veículos Rodoviários



Características

1. É aplicável ao teste de grau à prova d'água de IPX1 e IPX2.

2. Estrutura da coluna, operação estável do equipamento;A estrutura principal pode ser embalada como um todo, o que é conveniente para transporte e economiza tempo de instalação no local.

3. A estrutura do equipamento é feita de liga de alumínio de alta qualidade, e a plataforma giratória de amostras é feita de placa de aço inoxidável SUS304 # para garantir que não haja ferrugem após uso prolongado.

4. Placa de pingo de chuva: design de vácuo, feito de aço inoxidável à prova de ferrugem, durável.

5. Elevação da placa de pingo de chuva: uma talha elétrica de alta qualidade é usada para controlar a placa de pingo de chuva, que pode ser levantada suavemente.

6. A posição de contato do bico é de design cônico de latão, que pode substituir rapidamente a agulha;Uma capa protetora de malha de aço inoxidável é instalada sob a agulha para impedir efetivamente que a cabeça do operador do teste toque acidentalmente na agulha do teste.

7. Vazão por gotejamento: o medidor de vazão é equipado com uma válvula reguladora, que pode ser ajustada manualmente e com precisão.

8. O painel de gotejamento de chuva pode ser levantado e abaixado automaticamente, e o bocal irá parar automaticamente quando estiver a 200 mm do ponto mais alto do objeto testado (detectado pelo interruptor fotoelétrico).

9. Tem a função de secagem por ar comprimido.Após a conclusão do teste, o excesso de água na caixa de gotejamento pode ser removido para evitar o bloqueio do orifício devido ao acúmulo e descamação de longa data.

10. O estágio de amostra usa um motor de passo, e a velocidade de rotação e o ângulo padrão podem ser ajustados com precisão na tela sensível ao toque.O padrão IPX1 requer uma velocidade de 1r/min;Ele pode completar automaticamente os requisitos de teste de ângulo IPX2: quatro posições pingam chuva por 2,5 minutos, respectivamente.

11. O gira-discos está equipado com uma tomada de alimentação de amostras (AC220,10A).O tempo de ligar e desligar da alimentação de amostra pode ser controlado através do programa: power off (0-999min) - power on (0-999min) - power off (0-999min), que é aplicável ao power on e desligar a amostra durante o teste.

12. Os principais componentes de controle são tela sensível ao toque de 7 polegadas + Panasonic PLC;Os componentes elétricos são de marcas importadas como LS e Omron;O processo de fiação deve atender aos requisitos dos padrões nacionais, o layout do quadro elétrico deve ser razoável, a fiação deve ser firme e as marcas devem ser claras.

13. A base do equipamento é equipada com 4 rodízios de freio de banda móvel para movimento e fixação convenientes.



Parâmetros funcionais

Parâmetros estruturais
Área de gotejamento Cerca de 1000*1000mm
Dimensões externas do equipamento C*L*A mm(1230*1340*2420mm)
Abertura de gotejamento ¢0,4mm
Distância entre furos de gotejamento 20*20mm

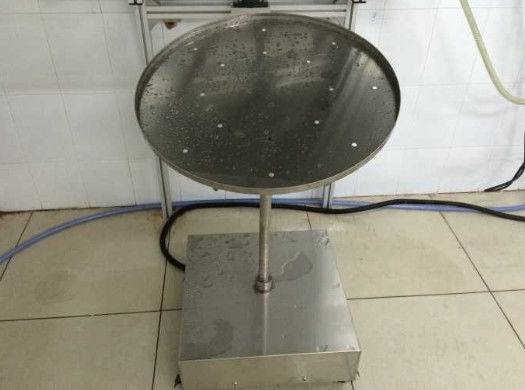

Diâmetro da plataforma giratória ¢600 mm
Altura da plataforma giratória 600mm
Parâmetros funcionais
Velocidade do fluxo de chuva 1-3 mm/min
Modo de regulação de fluxo Ajuste manual
Altura de elevação do painel de gotejamento de chuva 1000-1800mm pode ajustar
Faixa de elevação da mesa rotativa Não elevatória (tipo fixo)
Rolamento da plataforma giratória 50KG
Inclinação da plataforma giratória 0°或15°°(Direção horizontal)
Velocidade da plataforma giratória 1 r/min (IPX1)
hora do teste 0-999 minutos
Dispositivo de proteção de segurança Proteção contra vazamento, proteção contra curto-circuito, proteção anticolisão
Parâmetros elétricos
Fonte de energia 220V
Poder 1,0 kw

A configuração principal

Perfis de alumínio de cremalheira
Trilho SU304 # aço inoxidável
Guincho elétrico AC220V
Placa de gotejamento a vácuo SU304 # aço inoxidável
Plataforma giratória SU304 # feita de aço inoxidável
Material de latão porta-agulha de gotejamento
Agulha de gotejamento Φ0,4mmSU304 # aço inoxidável
controlador PLC
Cor da tela sensível ao toque de 7 polegadas
Motor de passo giratório
Interruptor de vazamento 20A, 2P
Elétrica de baixa tensão /
Relé DC24V
Fonte de alimentação comutada 24V, 50W
Fluxômetro de painel de vidro LZT-15
Filtro purificador de água de estágio único de 10 polegadas
Acessórios para tubos PVC + SU304 # aço inoxidável
Agulha bico agulha SU304 # aço inoxidável
