Do UL do PLC do controle do fogo o equipamento 1685 de testes ajuntou o verificador vertical da inflamabilidade do cabo

O PLC controla o verificador vertical ajuntado da inflamabilidade do cabo com UL 1685

Padrões

A máquina de testes vertical ajuntada da propagação da chama do cabo é acordo projetado com as disposições relevantes do padrão UL1685, GB18380.3 sobre o fio e de exigências ardentes do teste do cabo. E reunião com IEC 60332-3-10, IEC 60332-3-21 de KS C ~ 25 (A ~ padrões da classe D).

Aplicações

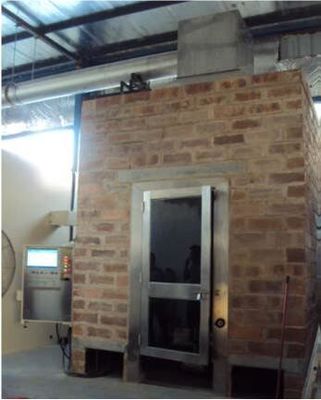

O verificador vertical ajuntado da propagação da chama do cabo é um equipamento que se use para testar a instalação vertical de um cabo ajuntado ou do cabo ótico para suprimir o espalhamento vertical da chama sob as circunstâncias especificadas, é o equipamento necessário para cabos distribuidores de corrente, cabos de controle e teste ardente do pacote do cabo de fibra ótica. Além, se o queimador do verificador ajusta de 20 graus, pode ser conseguido por IEEE 383 (IEEE 1202) padrões de testes. Este verificador pode ser equipado com o instrumento da liberação de calor configura o porto, com o analisador de gás pode medir os valores do poder térmico tais como HRR (taxa de liberação), SPR do calor (taxa da geração do fumo) e assim por diante.

A experiência do usuário
1, este verificador projetou com inteligência alta e fácil de operar;
2, com projeto industrial profissional, aparência bonita e disposição razoável;
3, este equipamento são precisão, segurança, e estabilidade;
4, com sistema de controlo do microcomputador, processo inteligente dos testes, nenhuma necessidade de cronometrar manualmente.
5, armário de teste de aço inoxidável Orrosion-resistente;

Características principais

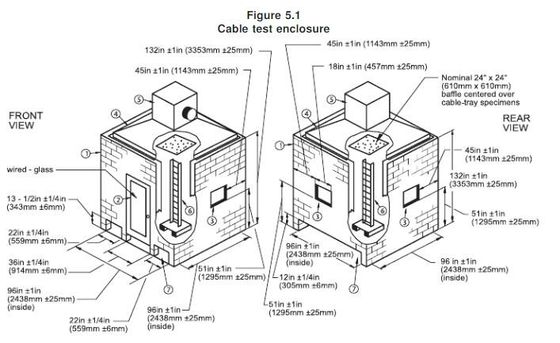

1, a dimensão da caixa de aço inoxidável do teste é 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) milímetro. A superfície do interior do caso é mais alta do que a terra, e o lado traseiro coberto com o material de isolação;
2, equipado com uma escada de aço inoxidável, de acordo com as exigências de GB/T18380.31;
3, suporte de reposição da amostra 2;
4, escadas são feitos de aço inoxidável, de resistente à corrosão e de fácil de limpar;
5, na parte mais inferior do armário, há uma entrada de ar que a dimensão seja 800±20 (W)×400±10 (D), na posição de 150+10mm na parte dianteira da caixa.
6, são montados lá um tipo pares termoelétricos do diâmetro 2mm K dentro da caixa do teste;
7, o fluxo de ar dentro da fornalha de combustão podem ser estavelmente controlados (5000 ± 500) no L/MIN.

Sistemas da combustão
1, o queimador: Cerque o tipo tamanho do queimador de gás do propano do × 4.5mm de 257mm, e abrindo um total de 242 furos, que arranjaram em 3 linhas de 81,80,81, o diâmetro do furo é

1.35mm, a distância entre os furos é 3,2 milímetros;
2, equipado com a válvula de bola da elevada precisão para controlar fora o gás;
3, dois medidores de fluxo: areje o medidor de fluxo do medidor de fluxo e de gás e a válvula de controle;
4, a parte dianteira do verificador da combustão são fornecidos com um tubo da parada da chama para impedir que o gás do propano modere, assegurando desse modo a segurança máxima da amostra.
5, ângulo da combustão: horizontal; dispositivo automático da ignição; (20 graus ajustável são opcionais).
6, o queimador podem automaticamente compensar o processo da compensação do gás e do ar pelo programa informático, quando muitos sistemas tradicionais negligenciarem esta influência.

Sistemas de controlo
1, PLC com grande sistema de controlo do tela táctil;
2, este verificador podem ignição automática e sincronismo automático, escala cronometrando de 999min e precisão 1s;
3, dados experimentais são armazenados automaticamente, inquérito livre;
4, com 40 minutos e função do lembrete de um sincronismo de 1 hora;
5, as montagens do espécime são levantados pelo guindaste bonde.

Parâmetros do instrumento
1, o tamanho da caixa do teste é 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) milímetro;
2, a precisão do anemômetro são 0.1m/s;
3, a escala do anemômetro da fonte de ar são 8000L/min; os ventos da tomada são (5000 ± 500) L/MIN podem ser ajustados;
4, gás: pureza de 95% do propano técnico da categoria (cliente);
5, o controle de fluxo do gás: Sob 100kpa, 20 condições do ºC;
6, o abastecimento de gás da combustão: Propano (ou LPG).

Especificações
